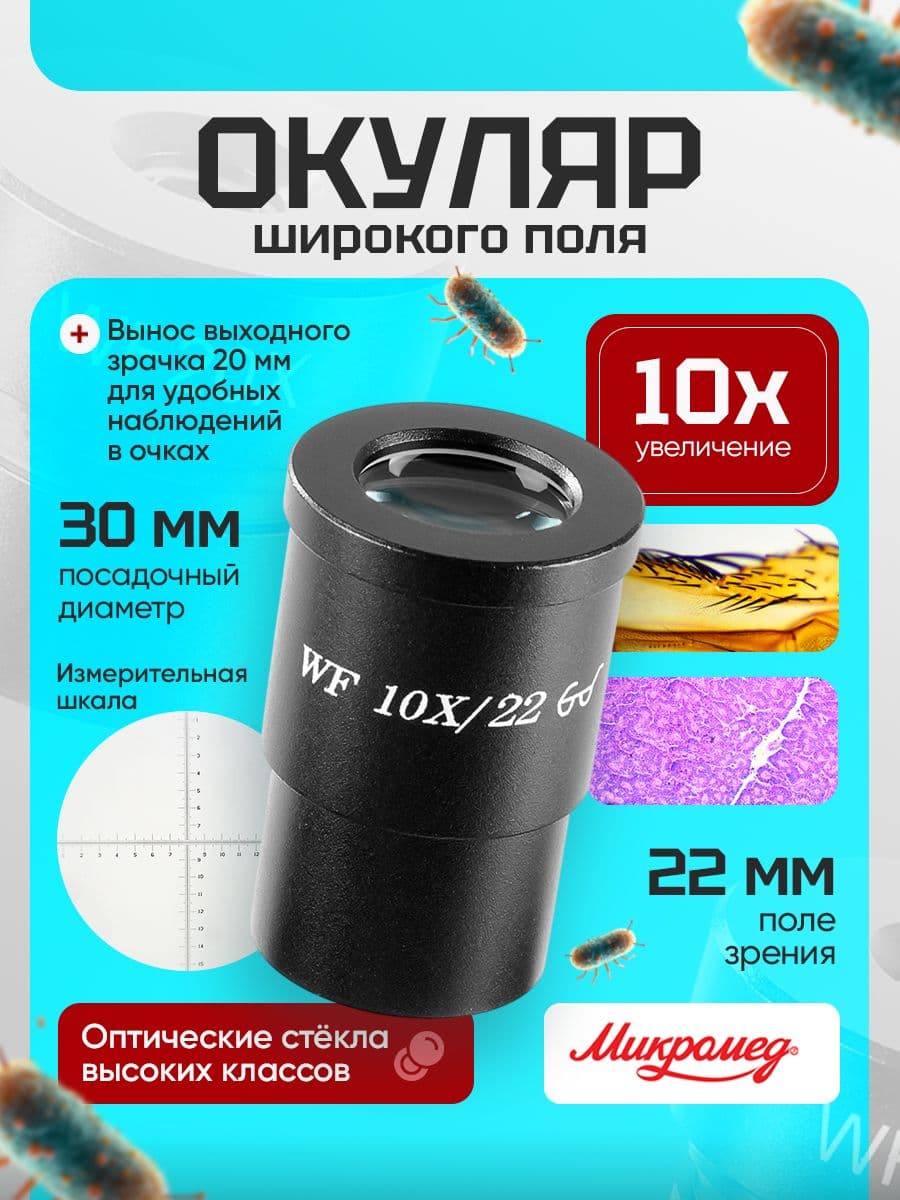

Окуляр для микроскопа Микромед 10x/22 со шкалой (D 30 мм)

Окуляр для микроскопа Микромед 10x/22 со шкалой (D 30 мм) - это качественный и надежный аксессуар, предназначенный для микроскопов Микромед 3, Микромед 3 ЛЮМ, Микромед И, Микромед МЕТ, Микромед ПОЛАР 1, Микромед ПОЛАР 2.

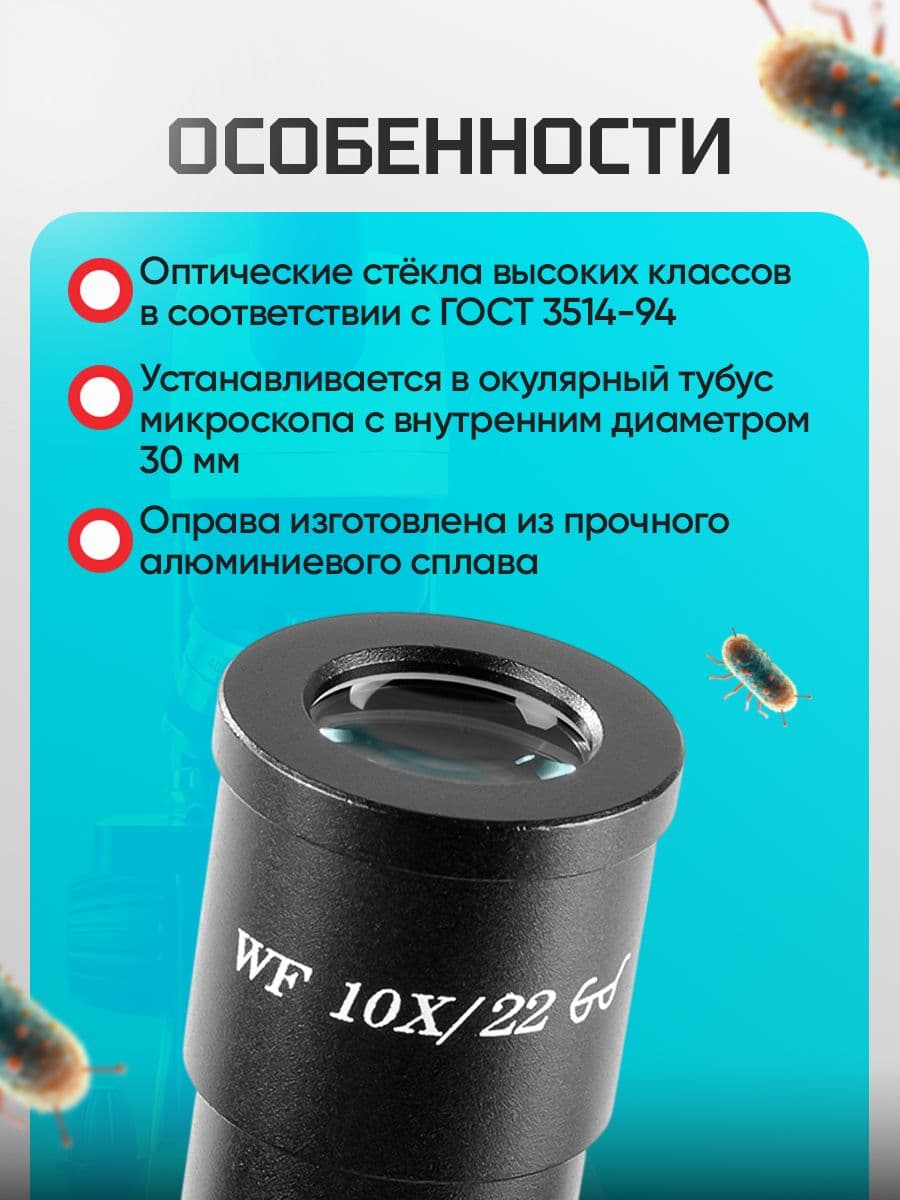

Оптический прибор обеспечивает увеличение в 10 раз и имеет диаметр 30 мм. Особенностью этого окуляра является наличие шкалы, которая помогает в измерениях объектов и исследованиях. Окуляры Микромед 10х, высоко ценятся за свое качество и надежность. Они обеспечивают четкое и резкое изображение, что позволяет ученым и исследователям детально изучать микромир и делать интересные открытия. Особенностью этого окуляра является наличие шкалы, которая позволяет измерять объекты прямо в микроскопе. Это открывает дополнительные возможности для точных измерений и наблюдений.

Технические характеристики:

• увеличение - 10 крат;

• поле зрения - 22 мм;

• цена деления шкалы 0,1 мм;

• посадочный диаметр 30 мм.

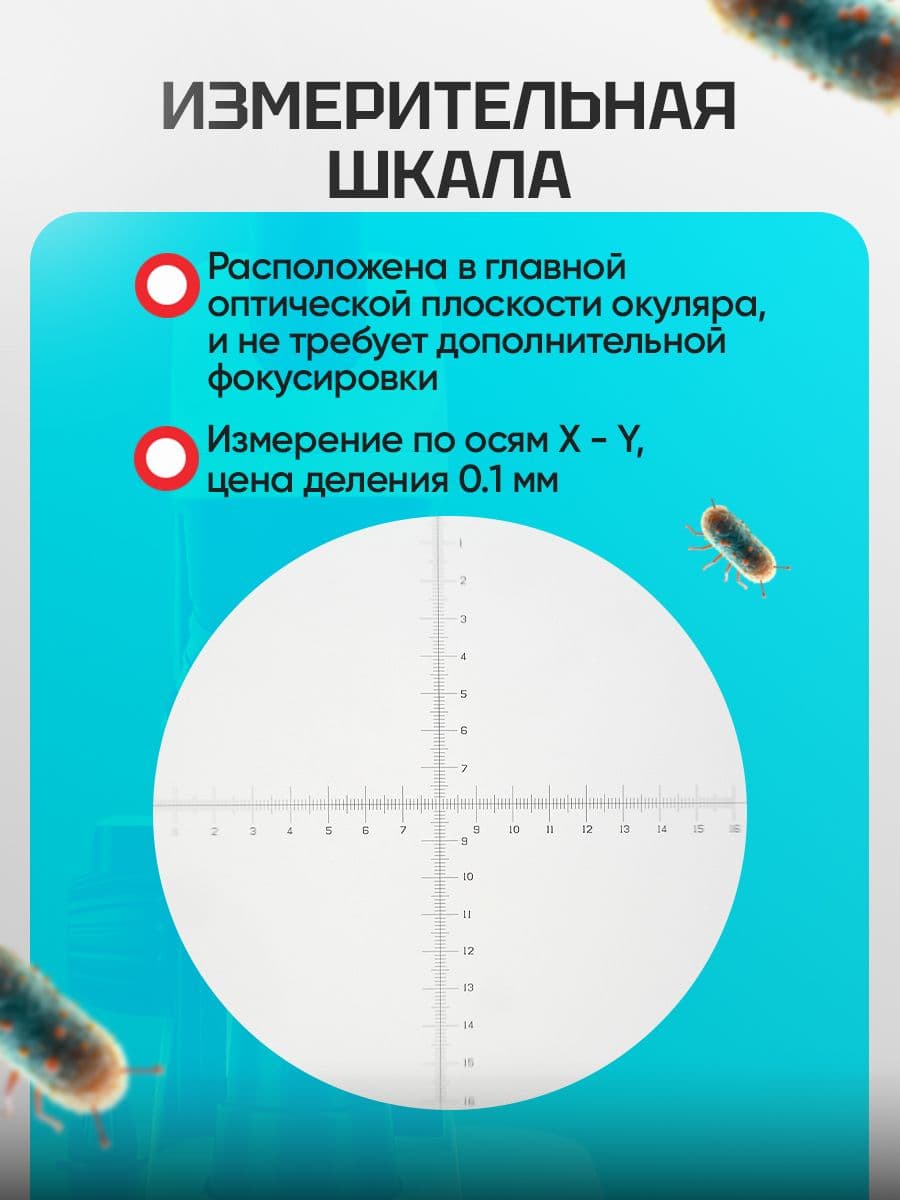

Шкала установлена в плоскости полевой диафрагмы окуляра увеличением 10 крат. Окуляр со шкалой устанавливается в окулярный тубус. Парный ему окуляр без шкалы установить в окулярный тубус с диоптрийной подвижкой.

Наблюдая в окуляр со шкалой, сфокусироваться на резкое изображение шкалы, затем рукоятками грубой и точной фокусировки сфокусировать микроскоп на резкое изображение объекта.

Наблюдая изображение объекта вторым глазом в окуляр без шкалы, вращением кольца диоптрийной подвижки тубуса добиться резкого изображения объекта, при этом не изменять положение рукояток грубой и точной фокусировки.

Наблюдая изображение объекта двумя глазами, раздвинуть окулярные тубусы так, чтобы видимые поля в левом и правом тубусах наблюдались как одно, то есть установить их в соответствии глазной базой. При такой настройке наблюдатель увидит резкое изображение объекта одновременно с резким изображением шкалы окуляре, что позволит выполнить необходимые сравнительные оценки линейных размеров структур.

Для определения размеров структур в линейной мере (в миллиметрах или микронах) необходимо воспользоваться специальной линейкой – объект-микрометром (калибровочный слайд). Объект-микрометр следует положить на предметный столик вместо объекта (на прямых микроскопах шкалой вверх, на инвертированных – шкалой вниз). По шкале объект-микрометра произвести градуировку шкалы окуляра для каждого объектива, с которым будут выполняться измерения. Для этого сфокусировать микроскоп на резкое изображение шкалы объект-микрометра в плоскости окуляра и развернуть окуляр в тубусе, установив штрихи обеих шкал параллельно. Определить, сколько делений объект-микрометра укладывается в шкале окуляра (при объективах среднего и большого увеличения) или сколько делений шкалы окуляра занимает весь объект-микрометр (при объективах малого увеличения).
