Микроскоп Микромед МЕТ H

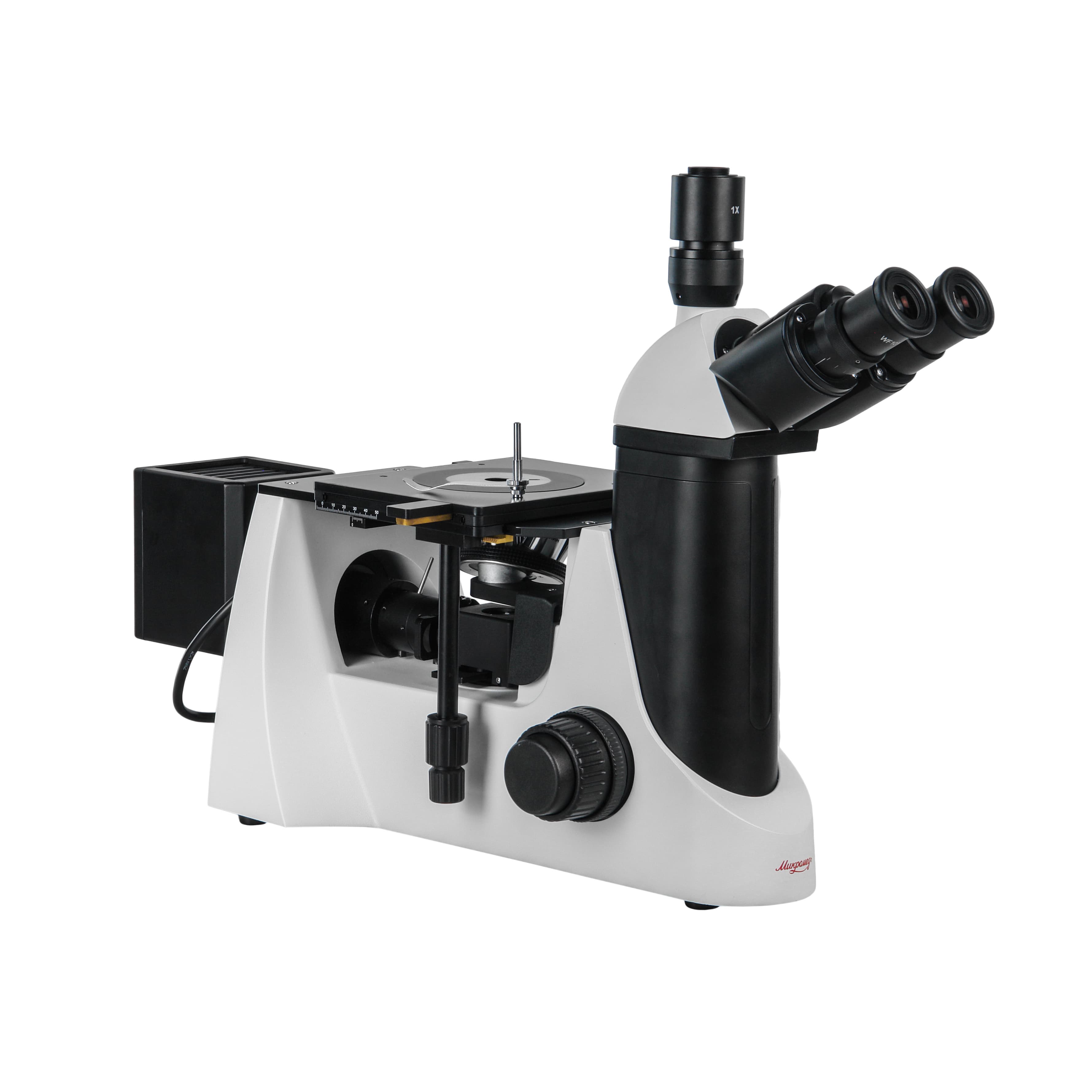

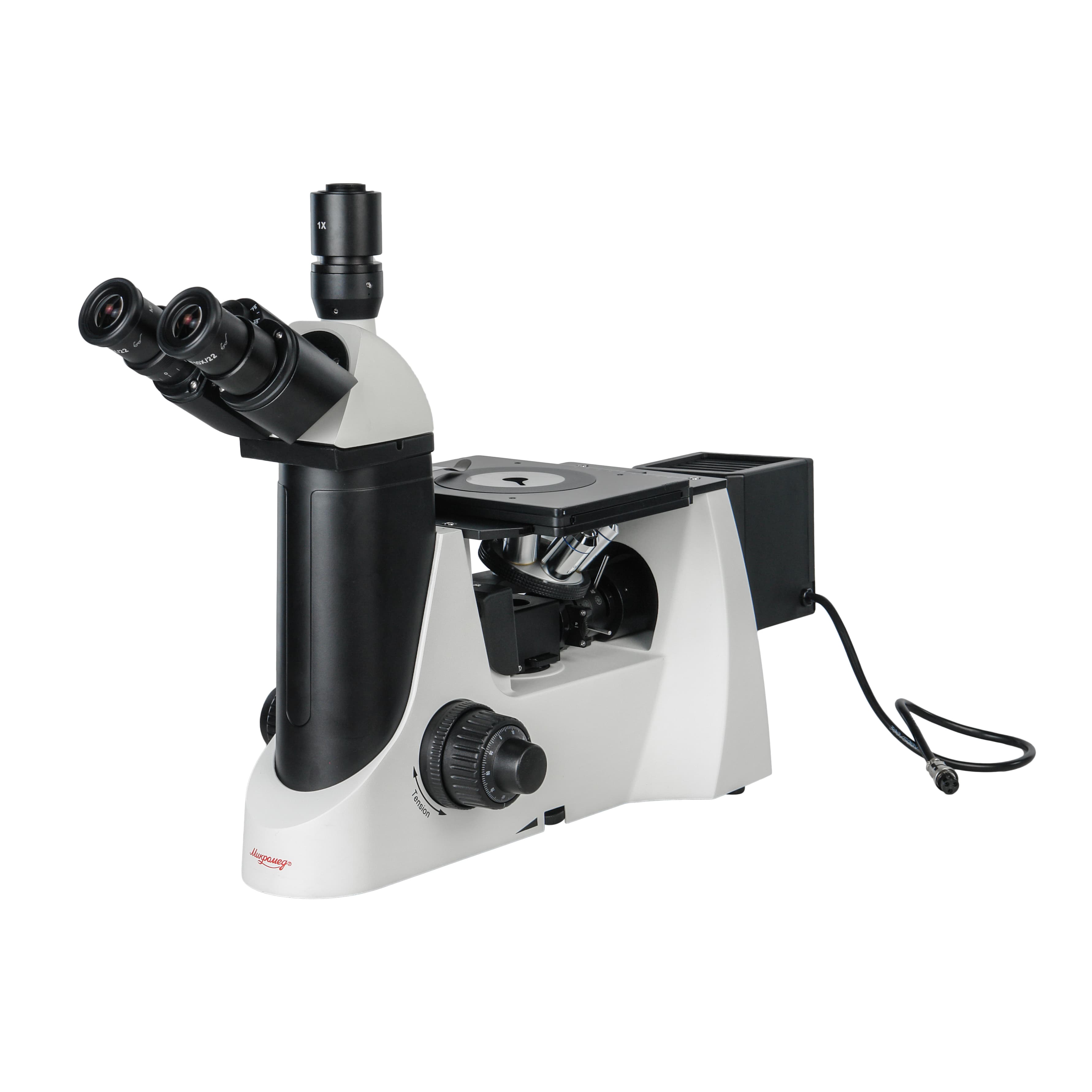

Микроскоп имеет инвертированную конструкцию и предназначен для исследований в отраженном свете. Входящие в комплект микроскопа устройства позволяют проводить исследования методом простой поляризации.

Микроскоп Микромед МЕТ Н применяется в металлографии, минералогии, кристаллографии и других областях, где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Микроскоп входит в линейку исследовательских микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптика

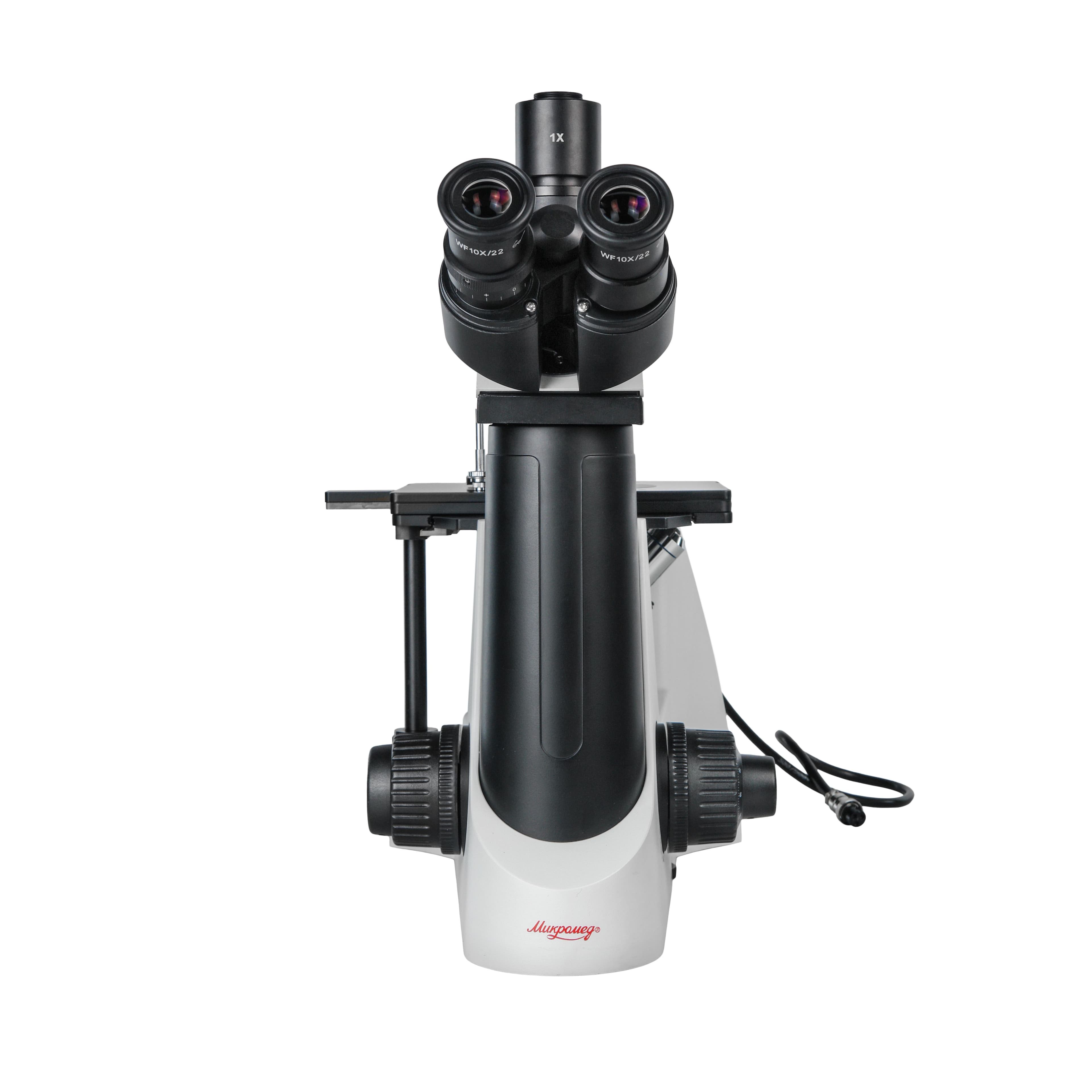

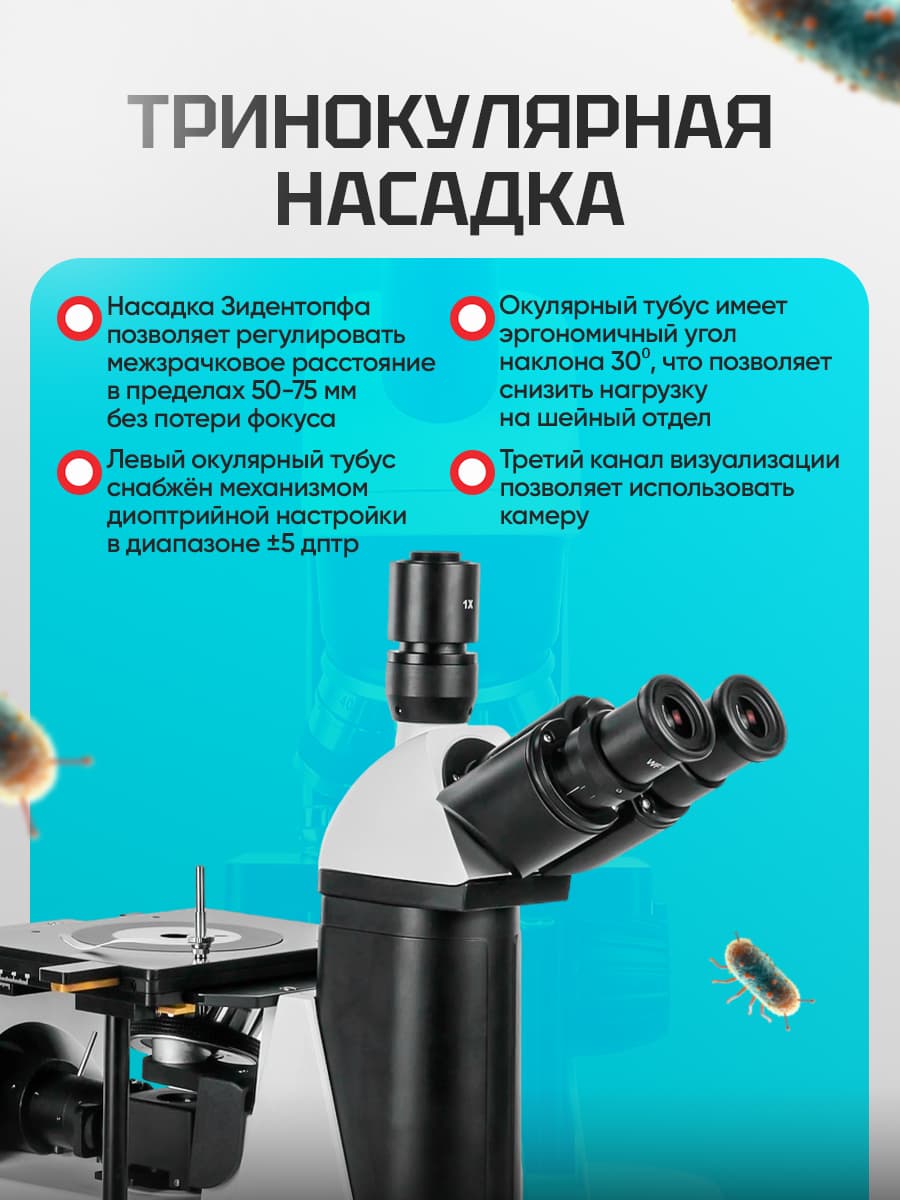

Микроскоп Микромед МЕТ Н имеет оптическую схему, скорректированную на бесконечность, и включает в себя тринокулярную визуальную насадку с окулярными тубусами и каналом визуализации, объективы, осветительное устройство Кёлера для прямого освещения через объектив.

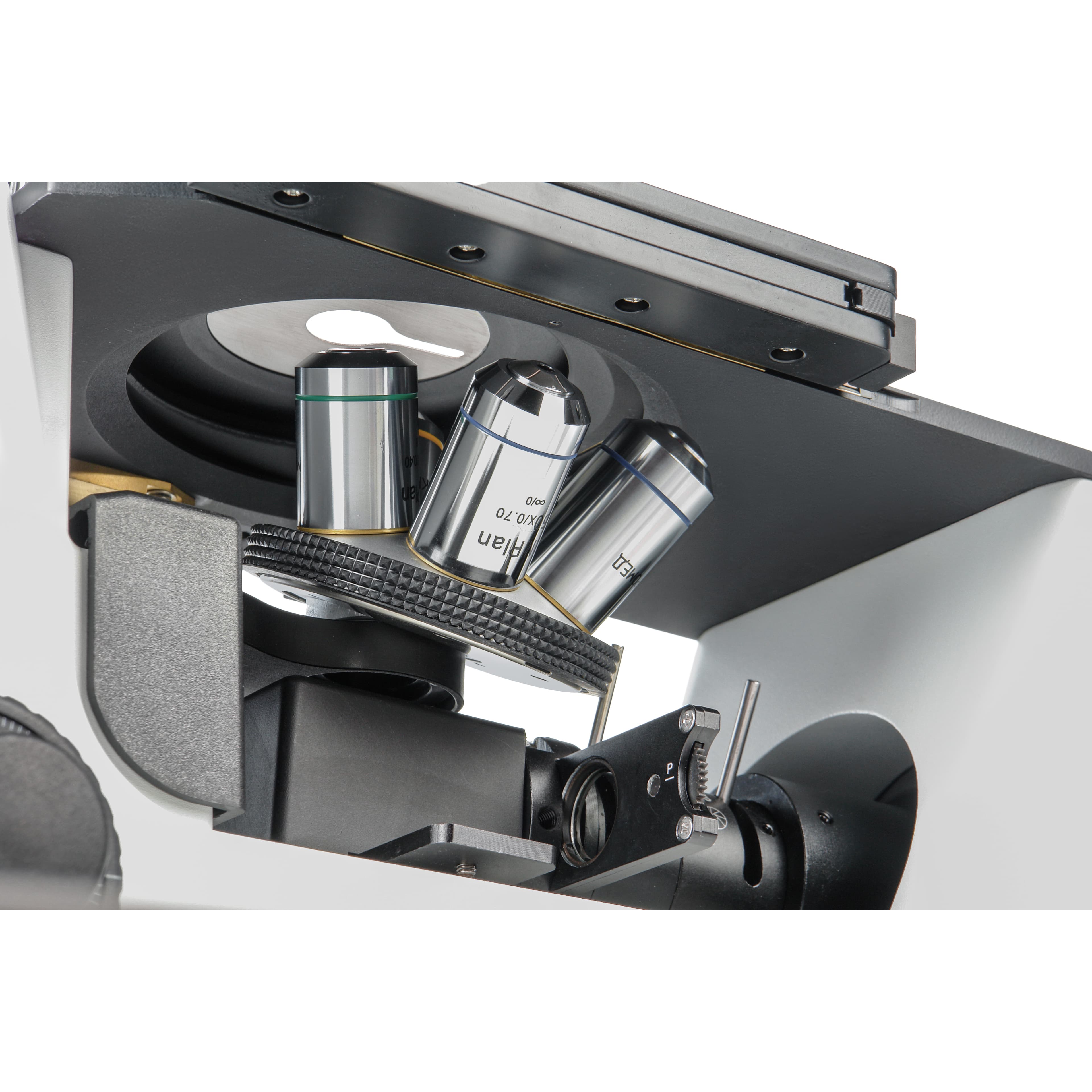

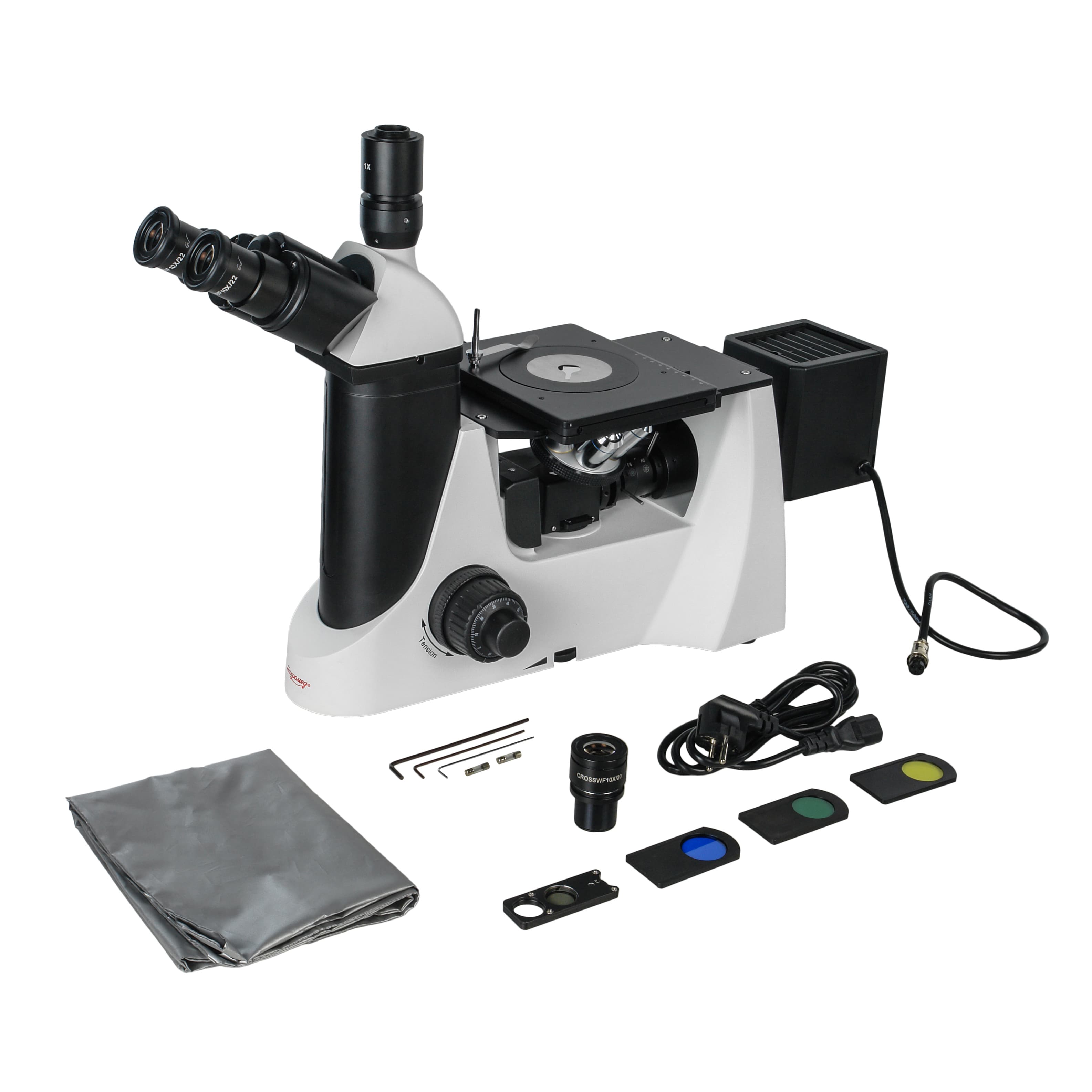

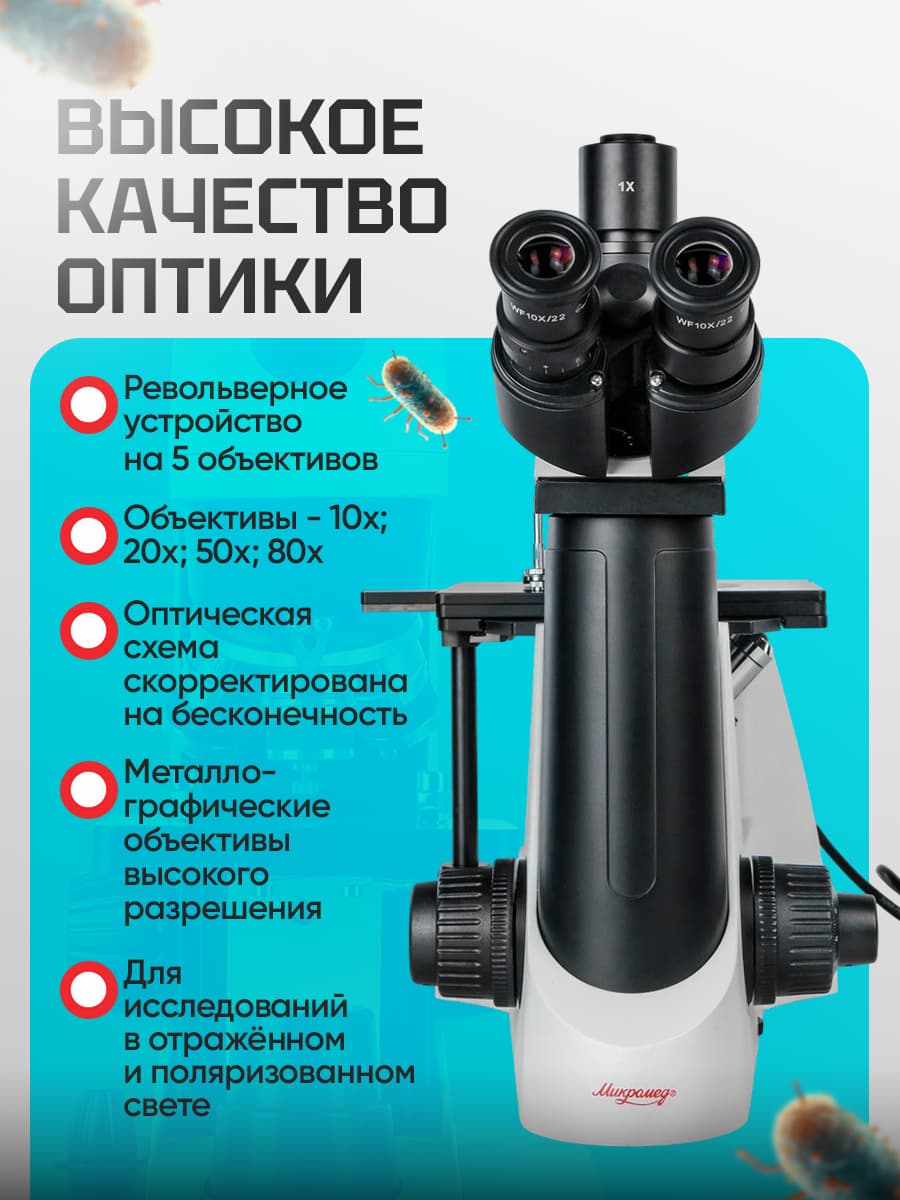

В базовый комплект микроскопа входят металлографические планахроматы с увеличенным рабочим расстоянием - 10x/0.25, 20x/0.40, 50x/0.70 и 80х/0.80. Общее увеличение в базовой комплектации составляет от 100х до 800х. По дополнительному заказу микроскоп может быть укомплектован металлографическими объективами 5x/0.12 и 100х/0.80.

Благодаря исправлениям кривизны поля и сферической аберрации объективов, исследователь наблюдает изображение без искажений, одинаково резкое по всему полю. В сочетании с исправленным хроматизмом это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы отличаются значительным рабочим расстоянием и высокой разрешающей способностью.

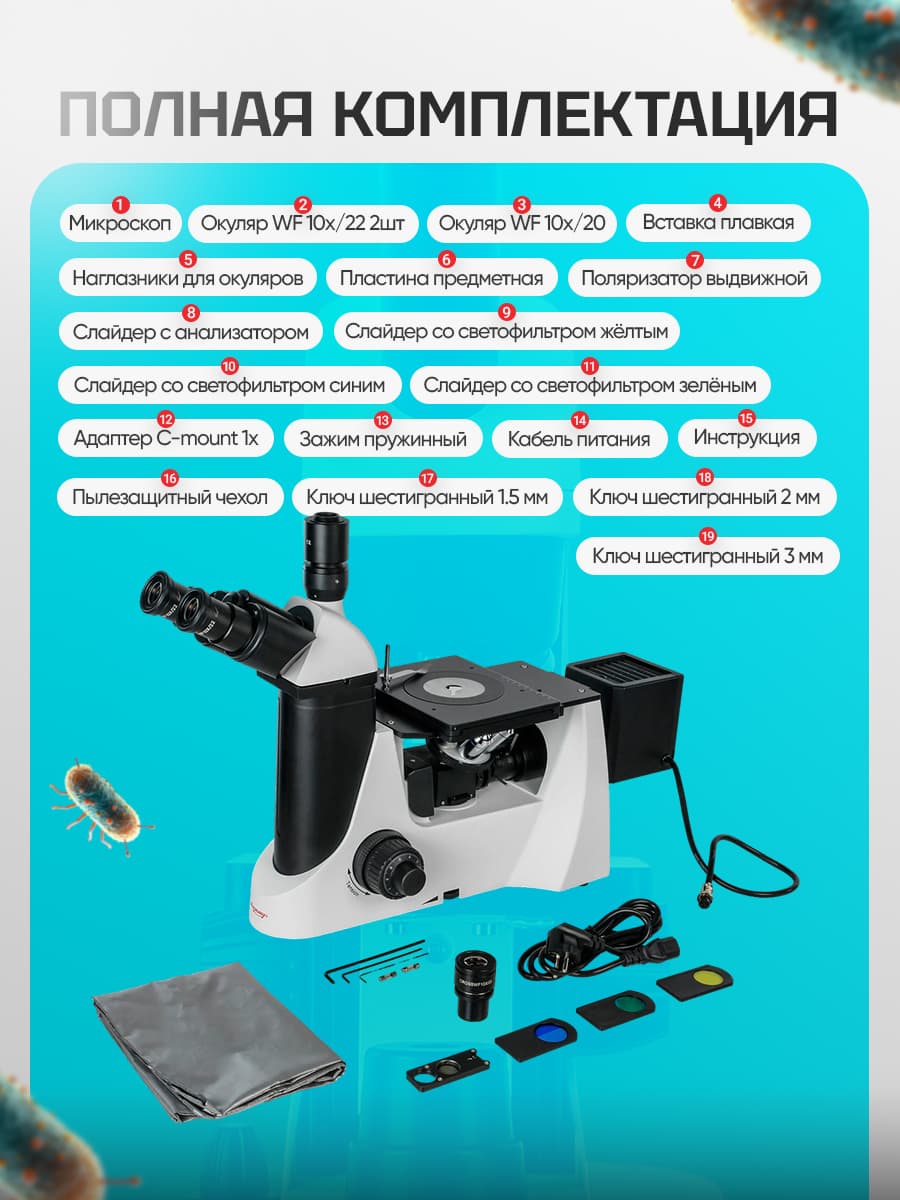

В комплект микроскопа входят окуляры широкого поля WF 10х/22 мм и окуляр WF 10х/20 с измерительной шкалой. Дополнительно к микроскопу могут быть приобретены окуляры WF 5х/18 и WF 16х/13 Plan с исправленной кривизной поля. Общее увеличение с дополнительной оптикой составляет от 25х до 1600х. Все окуляры имеют вынесенный выходной зрачок, благодаря этому возможно полноценное использование микроскопа наблюдателем в очках.

Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.

Прямой отраженный свет

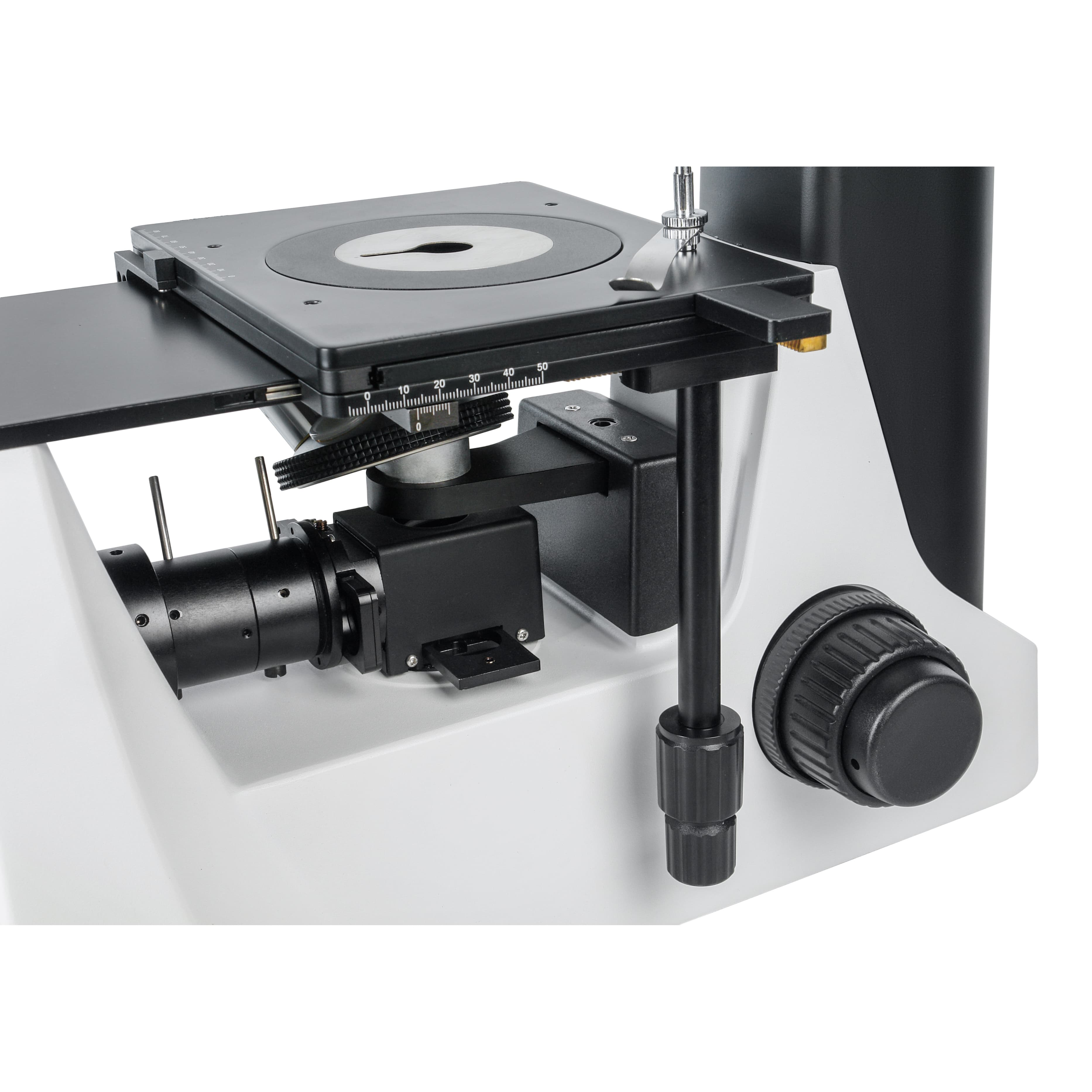

В осветителе отраженного света микроскопа Микромед МЕТ Н использована схема прямого освещения объекта через объектив. Для этого применен опак-иллюминатор, благодаря чему создается высокая интенсивность освещения в размер поля исследуемого участка.

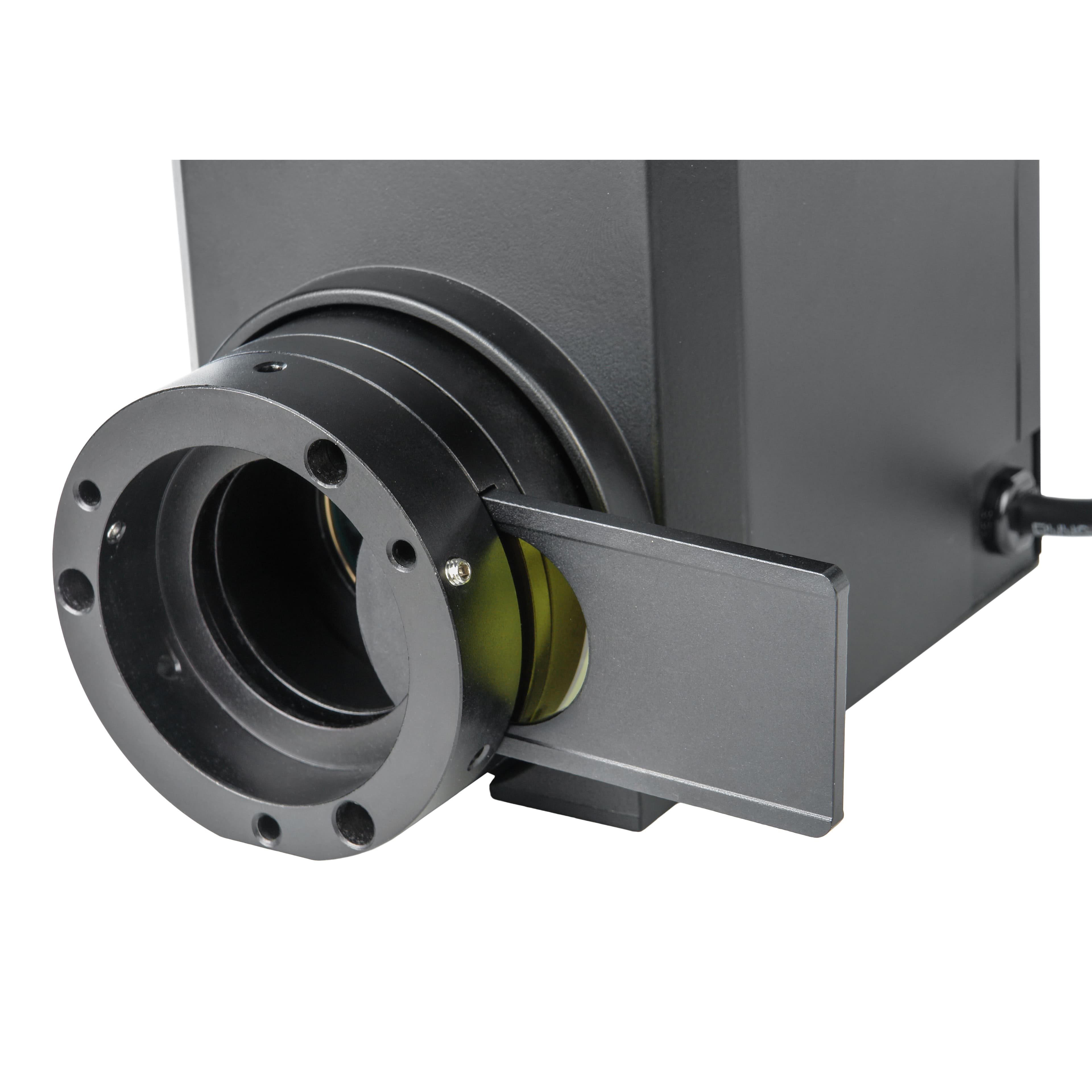

Опак-иллюминатор направляет свет, отраженный от объекта, в окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляется на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что имеет важное значение в металлографии. В осветителе имеется слот для комплектных светофильтров - желтого, зеленого и синего.

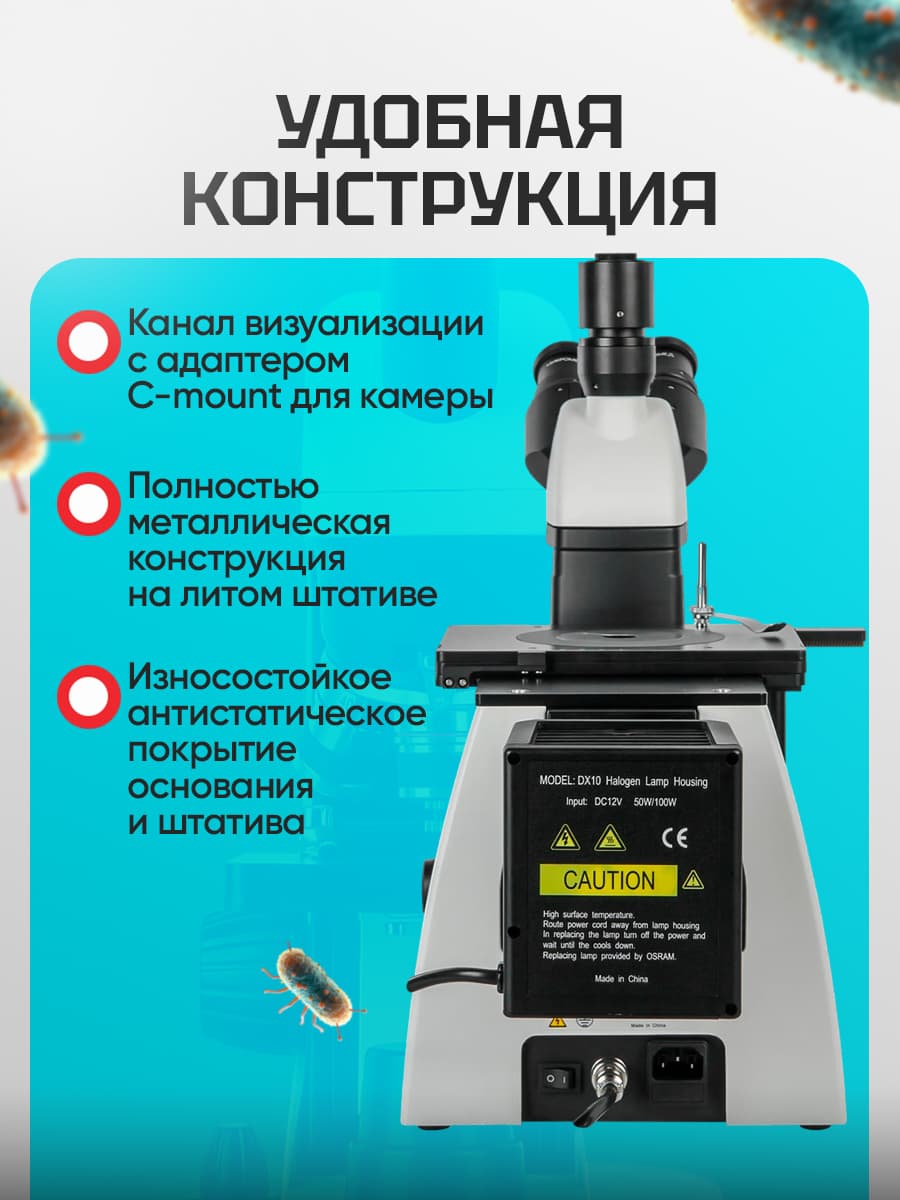

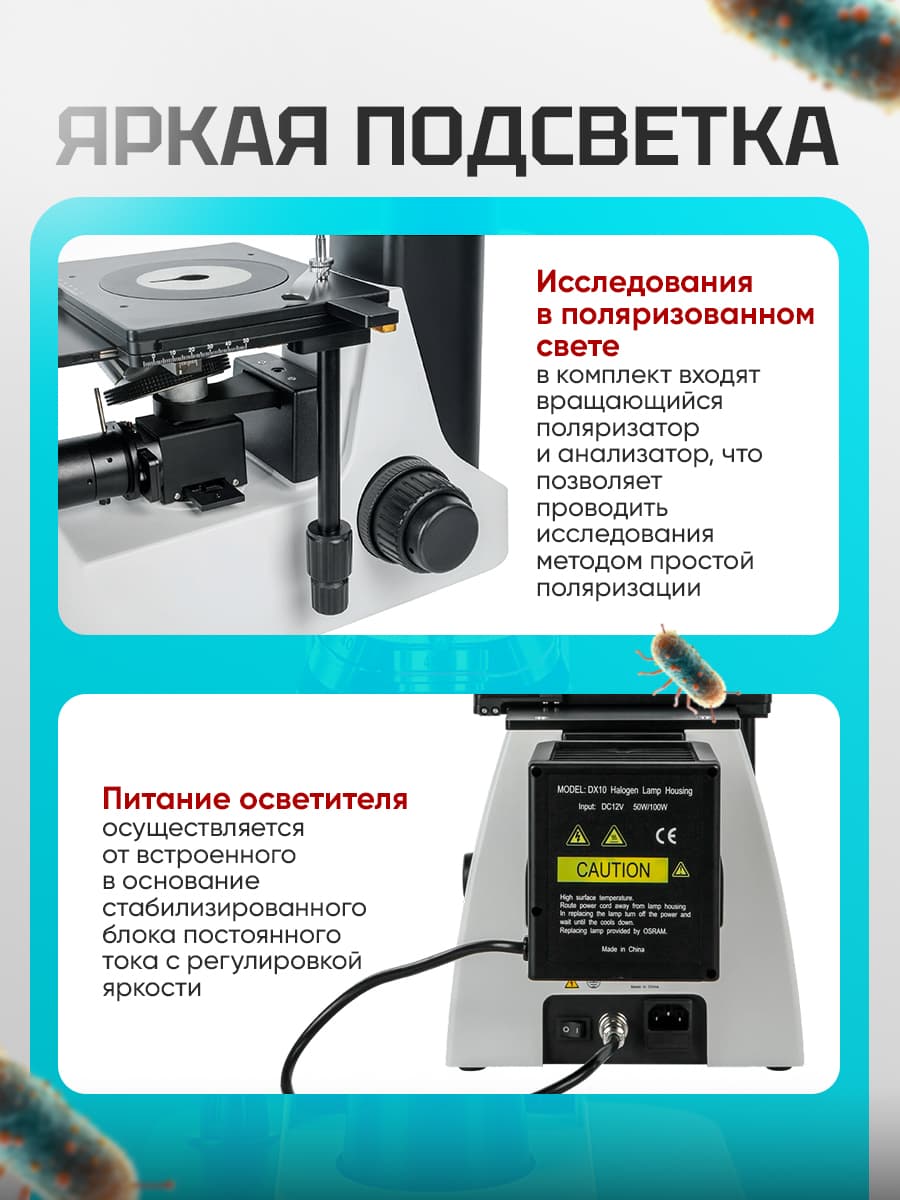

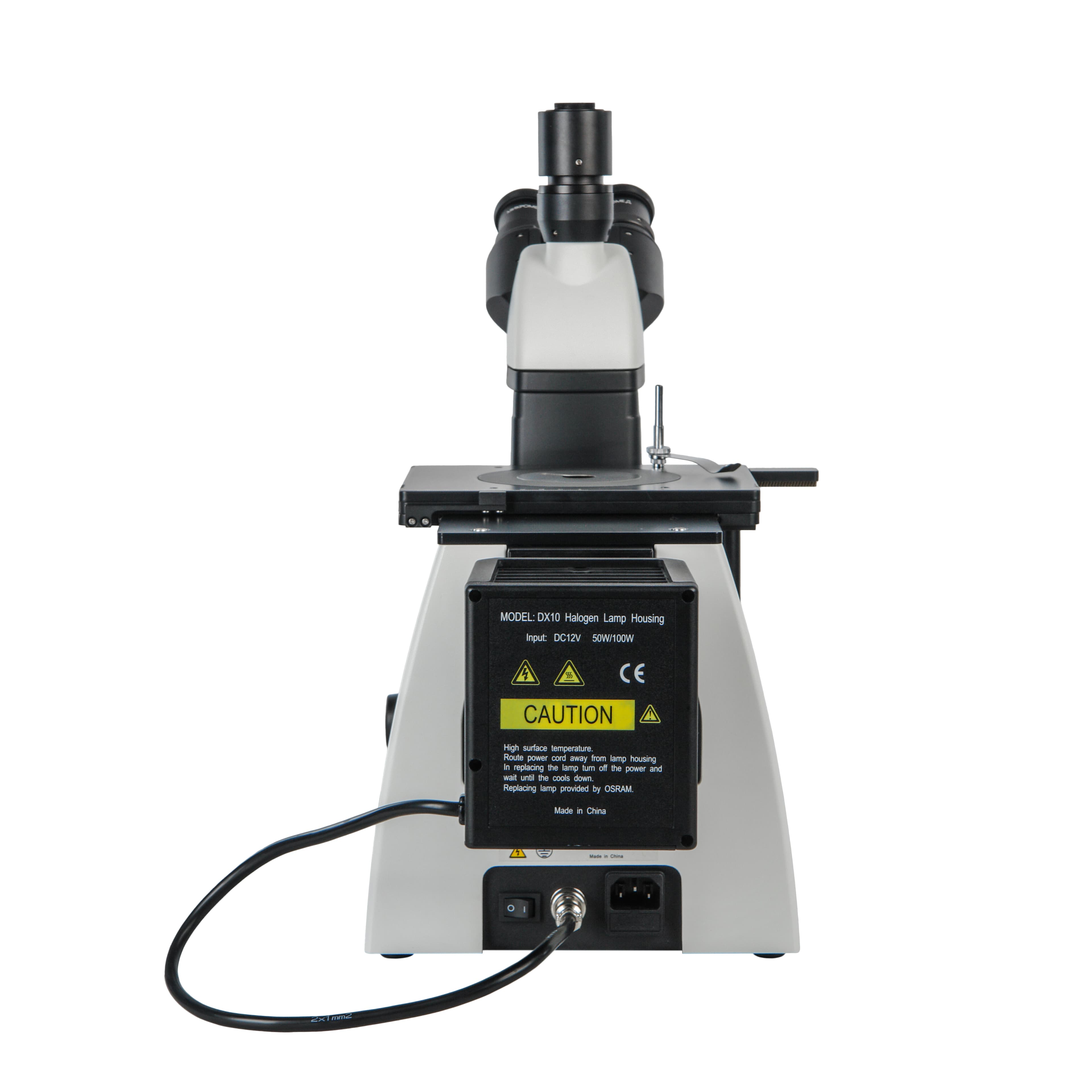

Осветитель микроскопа имеет схему Кёлера и состоит из вынесенного фонаря с галогенной лампой мощностью 50 Вт и коллектором, конденсора, центрируемой полевой и апертурной диафрагмы. Питание осветителя осуществляется от блока питания с регулировкой яркости, встроенного в основание.

Поляризованный свет

Благодаря возможности проводить исследования в поляризованном свете, на микроскопе можно изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности в поляризованном свете часто исследуются остаточные напряжения материалов.

В базовый комплект микроскопа входят вращающийся поляризатор и анализатор, что позволяет проводить исследования методом простой поляризации. Поляризатор и анализатор представляют собой слайдеры, устанавливаемые в предназначенные для них слоты. Поляризатор имеет поворотную на 360⁰ оправу, плоскость поляризации анализатора постоянна. При работе с обычным светом поляризатор и анализатор из хода лучей могут быть выведены.
