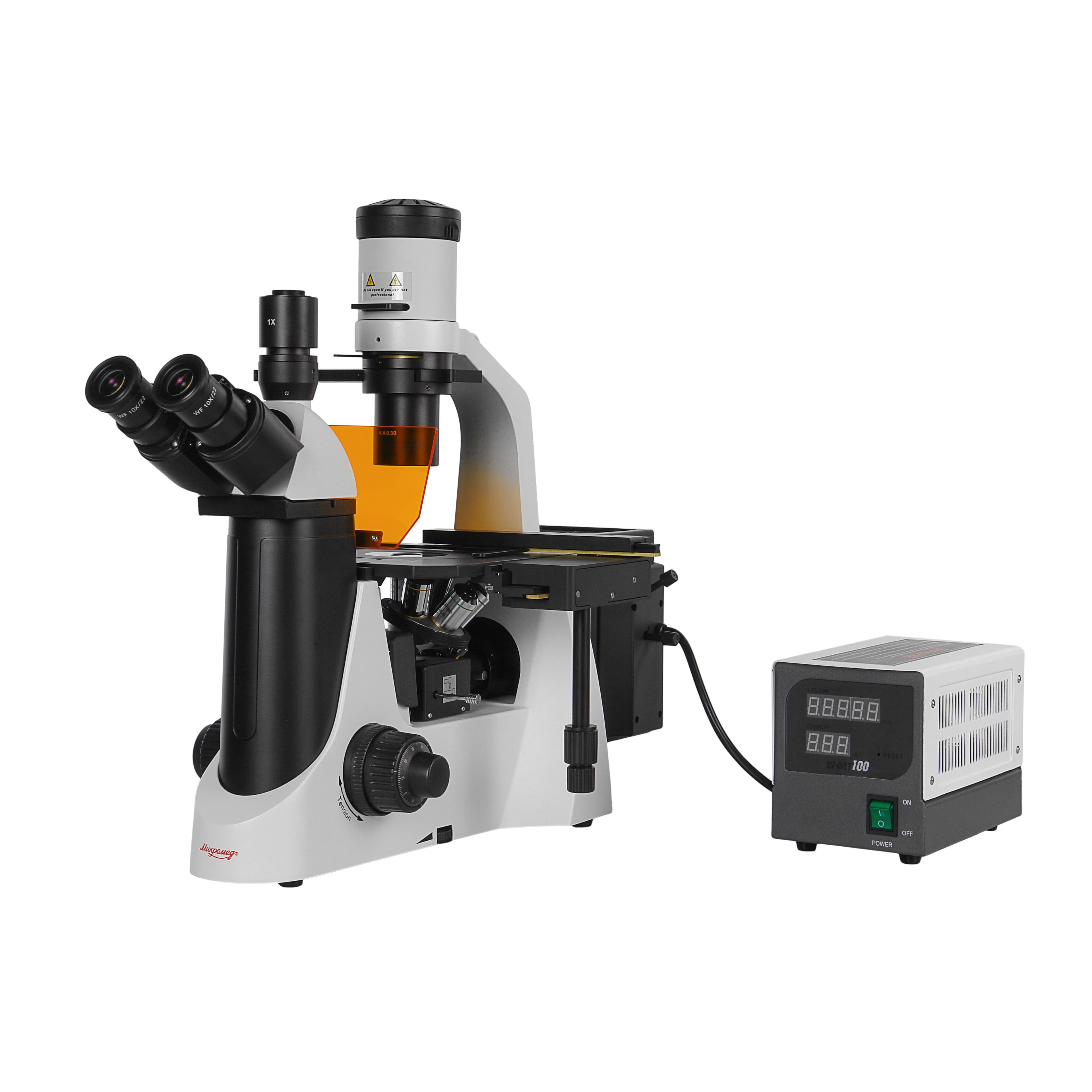

Микроскоп Микромед И-1 ЛЮМ РТ

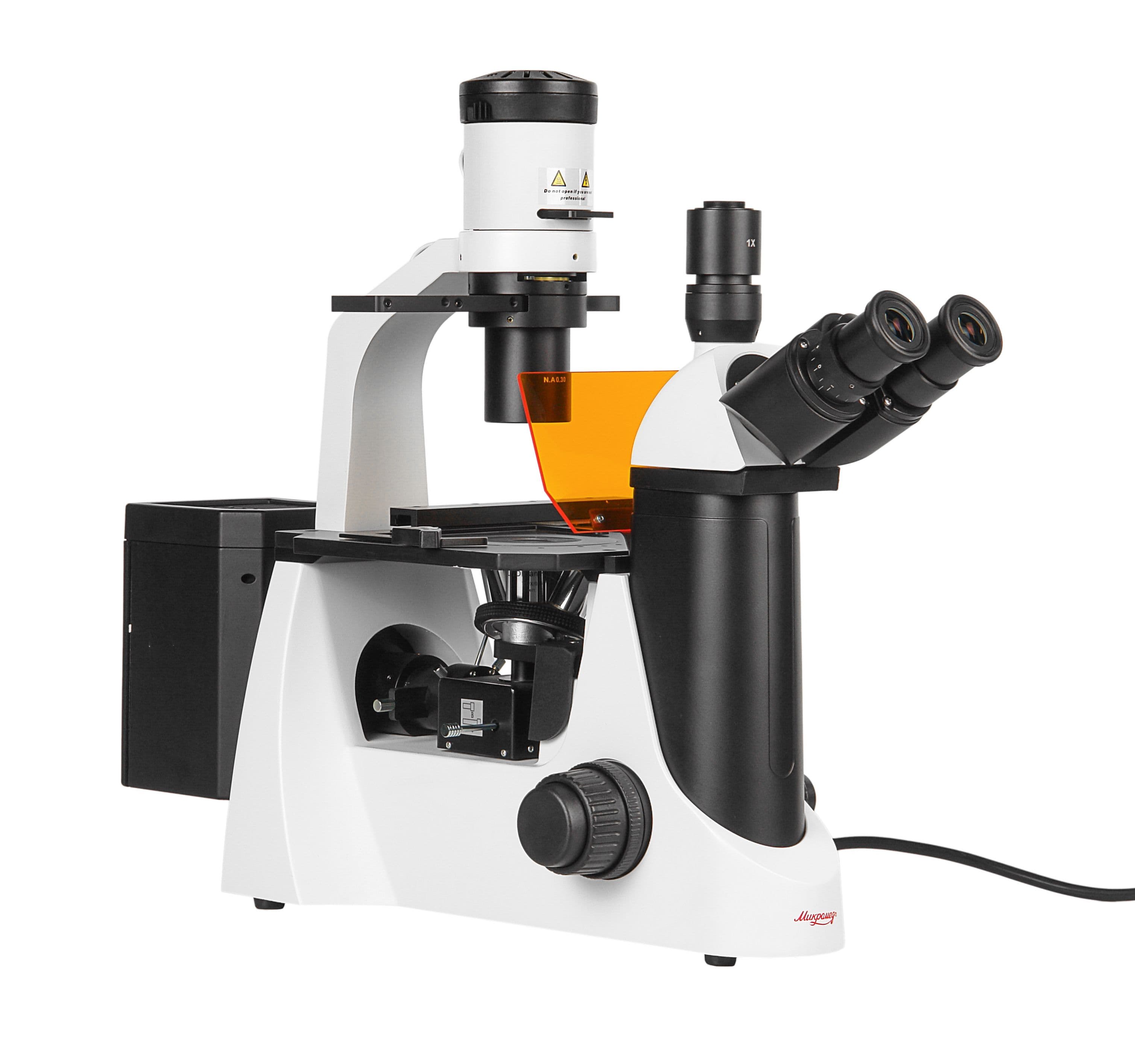

Микроскоп Микромед И-1 ЛЮМ РТ применяется для исследования объектов в обыкновенном свете, в свете видимой люминесценции и методом фазового контраста. Это делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций и в службах ветеринарного и санитарно-эпидемиологического контроля. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри.

Оптика микроскопа

Микроскоп построен по оптической схеме «бесконечность» и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы и конденсорный осветитель проходящего света, предназначенный как для работы методом светлого поля, так и методом фазового контраста. Также в оптическую систему входит осветитель отраженного света с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят биологические объективы c коррекцией на бесконечность LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. Для исследований методом фазового контраста микроскоп укомплектован фазовыми объективами LWD Plan PH 10x/0.25P, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, LWD Plan 60х/0.70.

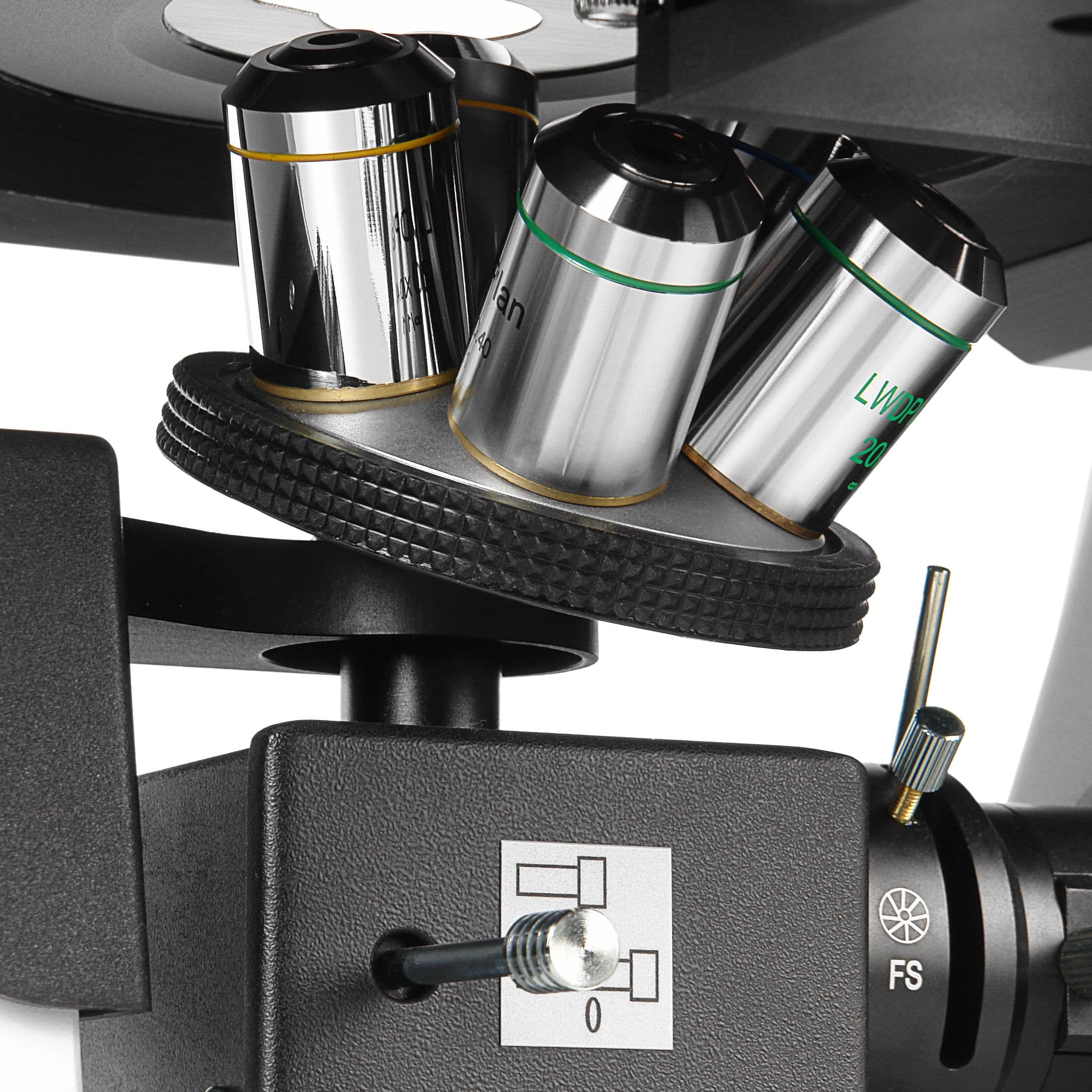

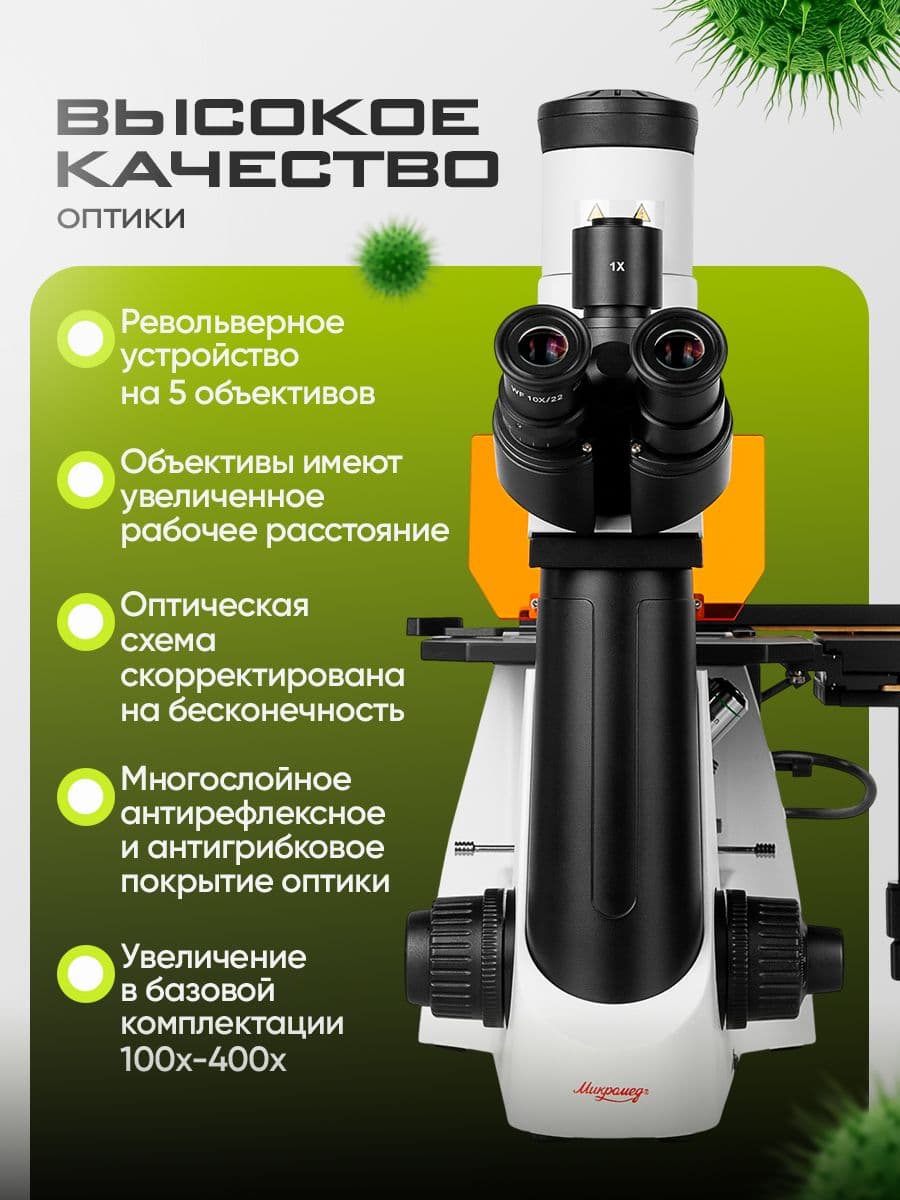

Объективы имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

Визуальная насадка

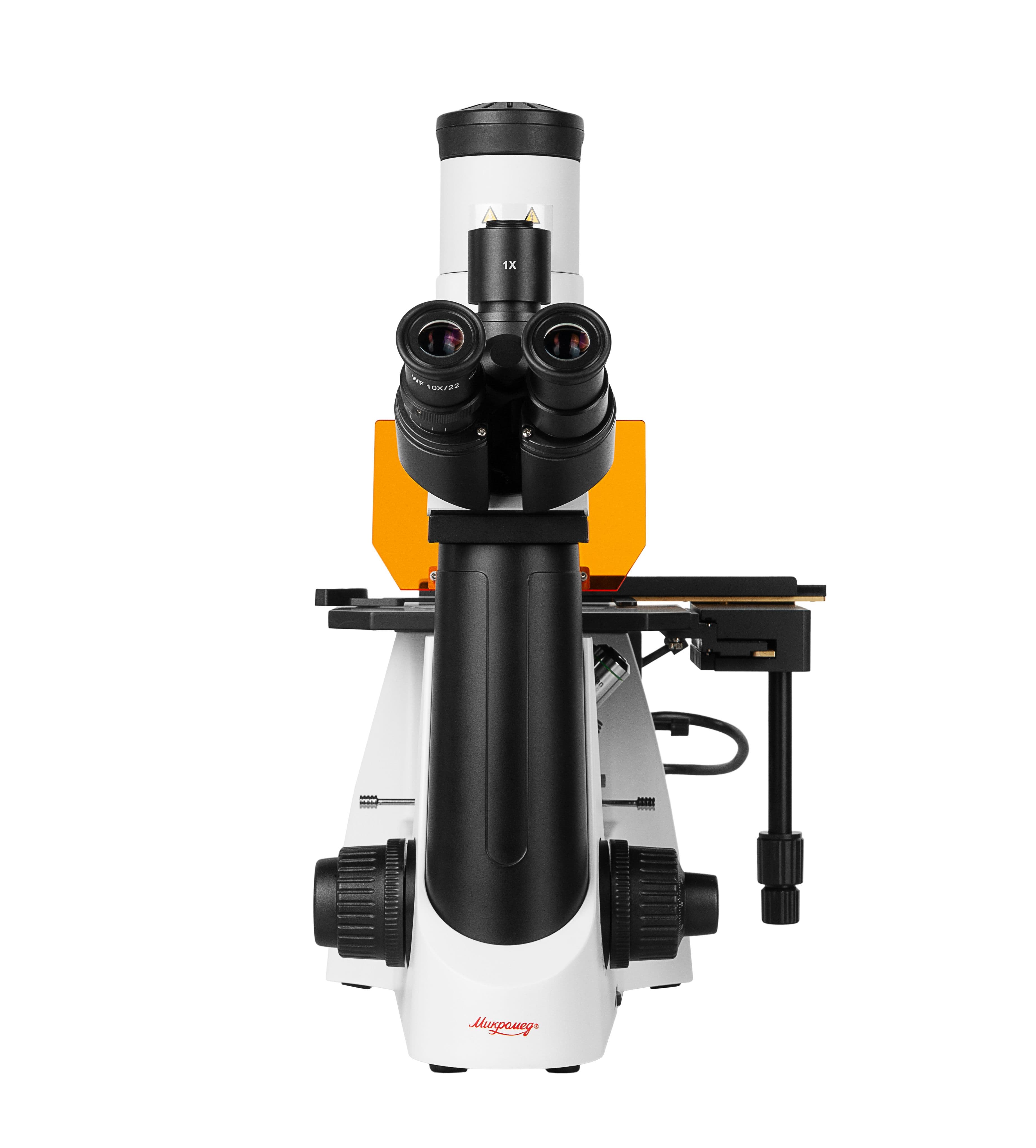

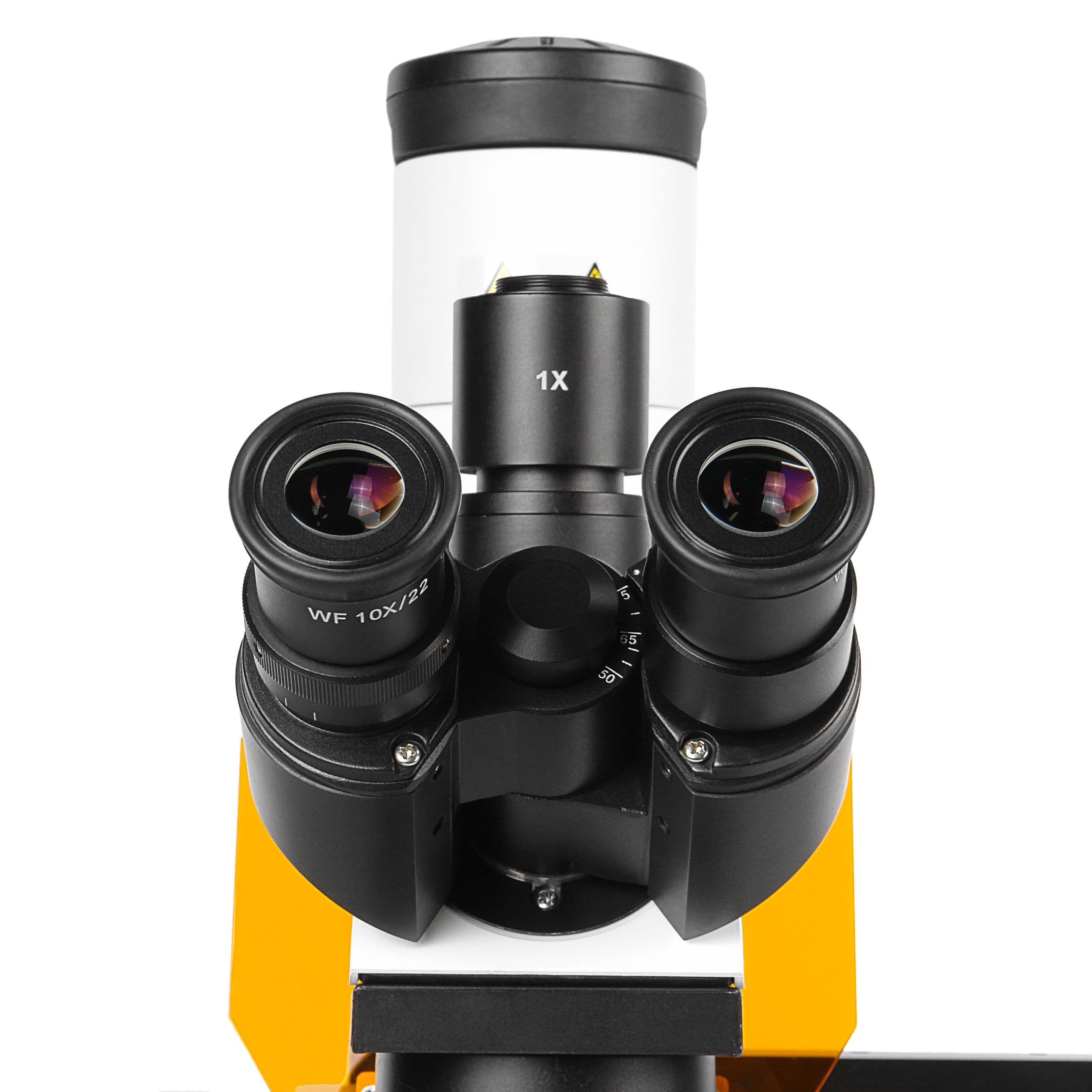

Тринокулярная визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния без потери точной фокусировки в пределах 50-75 мм разворотом окулярных тубусов.

Канал визуализации

Тринокулярная визуальная насадка микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Благодаря конструкции с распределением света 20:80 возможны визуальные наблюдения через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount.

Фазовый контраст

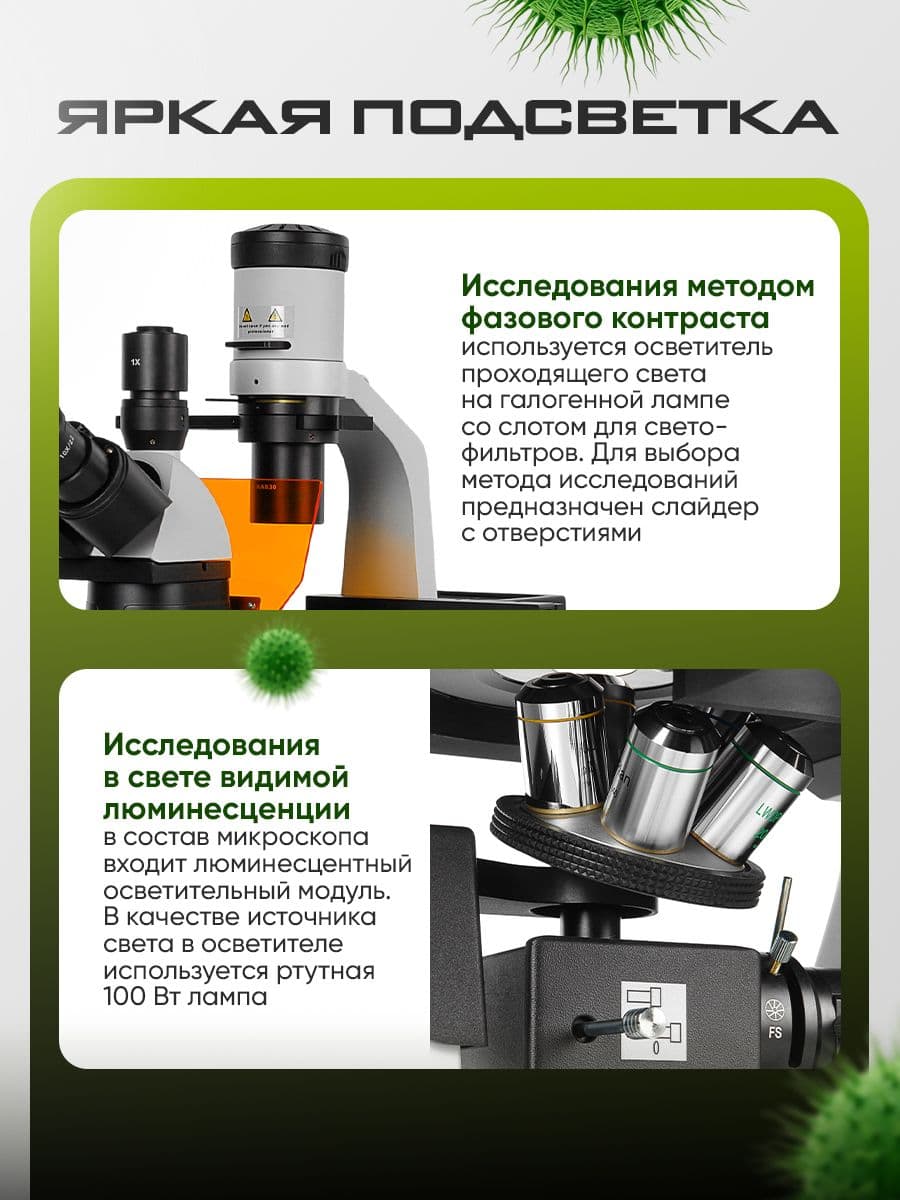

Микроскоп оснащен осветителем проходящего света на галогенной лампе 30 Вт / 6 В, снабженным конденсором с N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. Для питания осветителя предназначена стабилизированная схема постоянного тока 6 В, встроенная в основание микроскопа. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде.

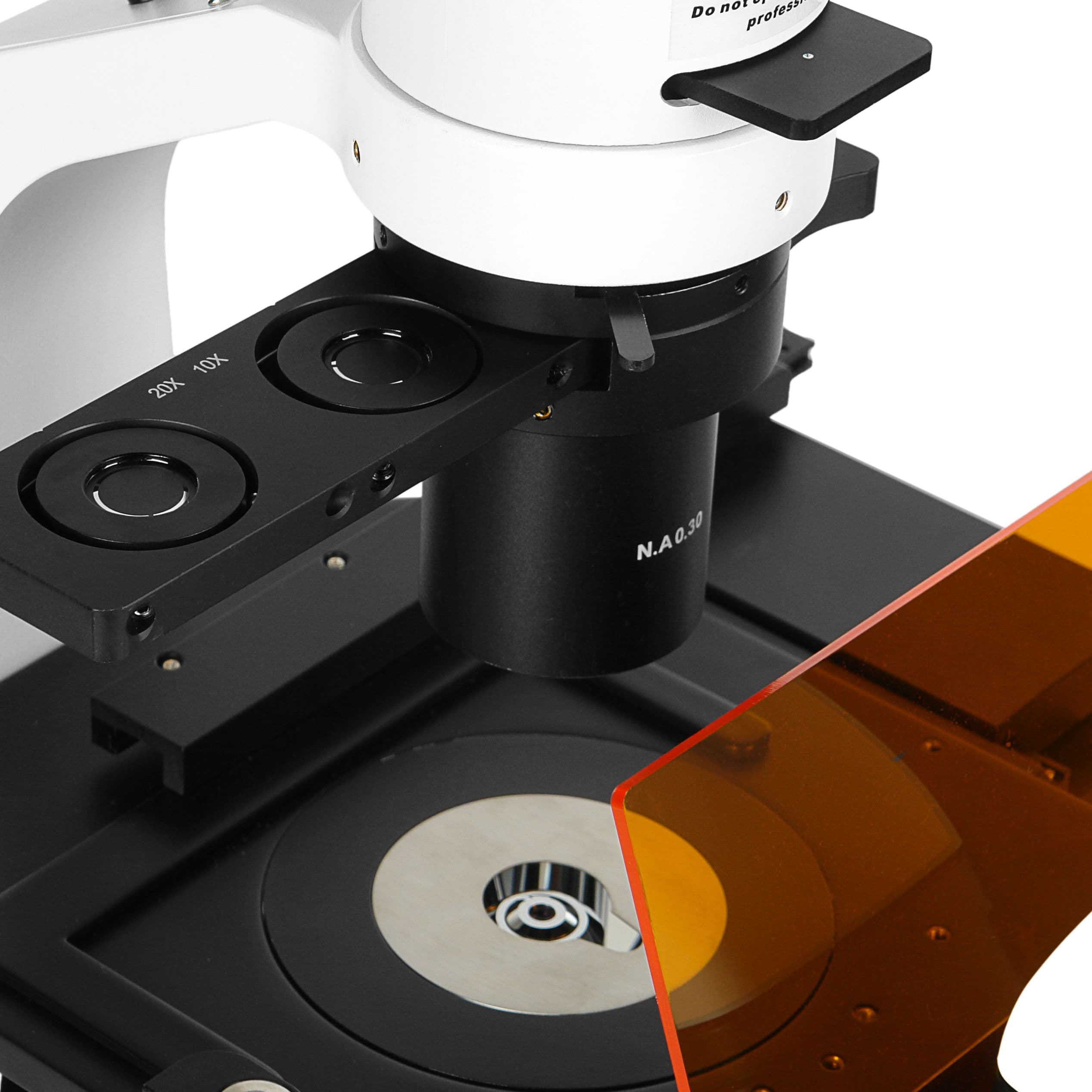

С осветителем можно работать как в светлом поле, так и по методу фазового контраста, позволяющему исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями: для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовые диафрагмы рассчитаны на все комплектные объективы с увеличением 10х, 20х и 40х и снабжены центрировочными винтами для юстировки фазовых колец.

Люминесцентные исследования

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в 2 спектральных областях с помощью схемы прямого освещения предмета через объектив. Модуль имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Установка необходимого спектрального диапазона осуществляется переключателем с выдвижным штоком. Регулятор имеет три положения – «0», «B» и «G», соответствующие свободному отверстию, синему и зеленому цвету возбуждения.

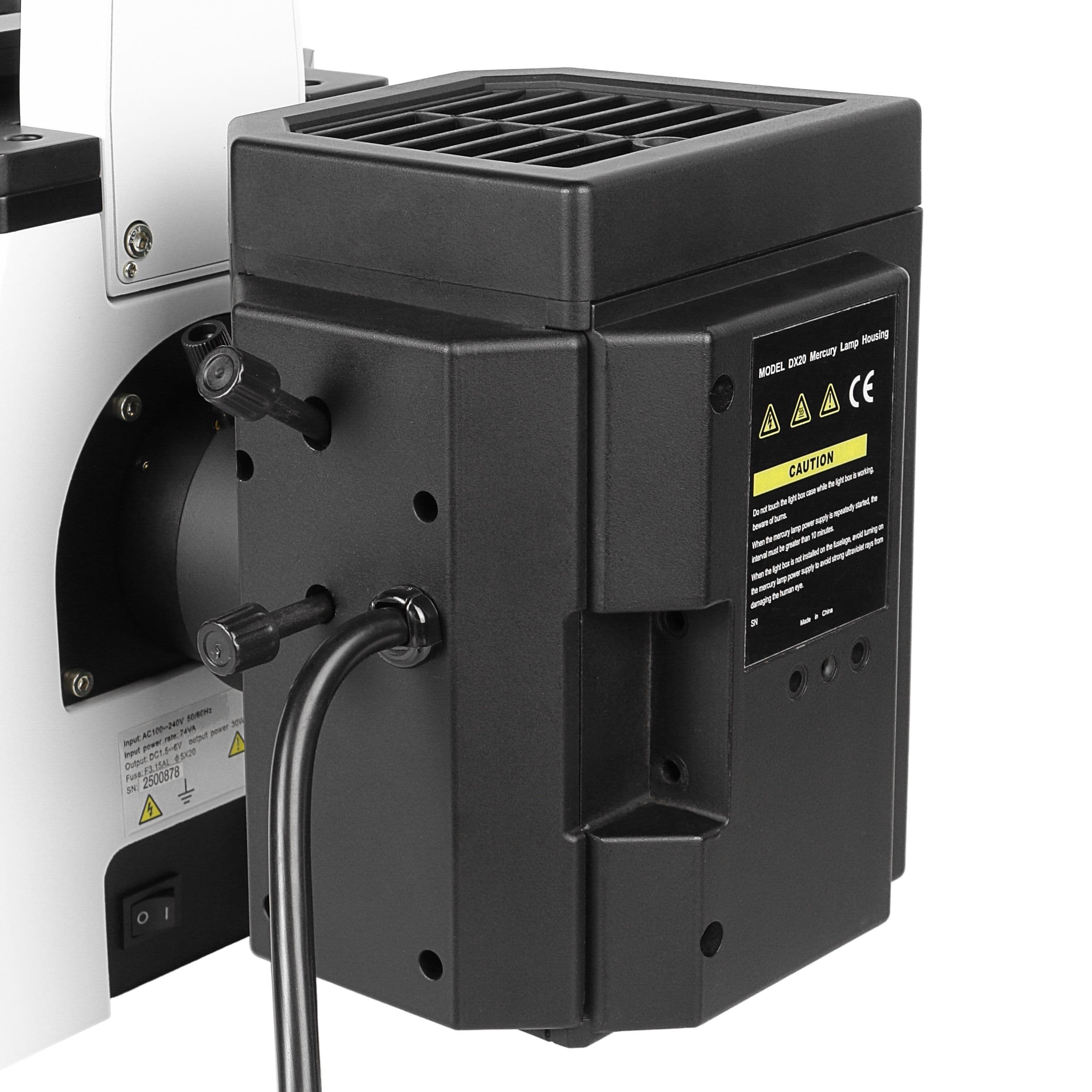

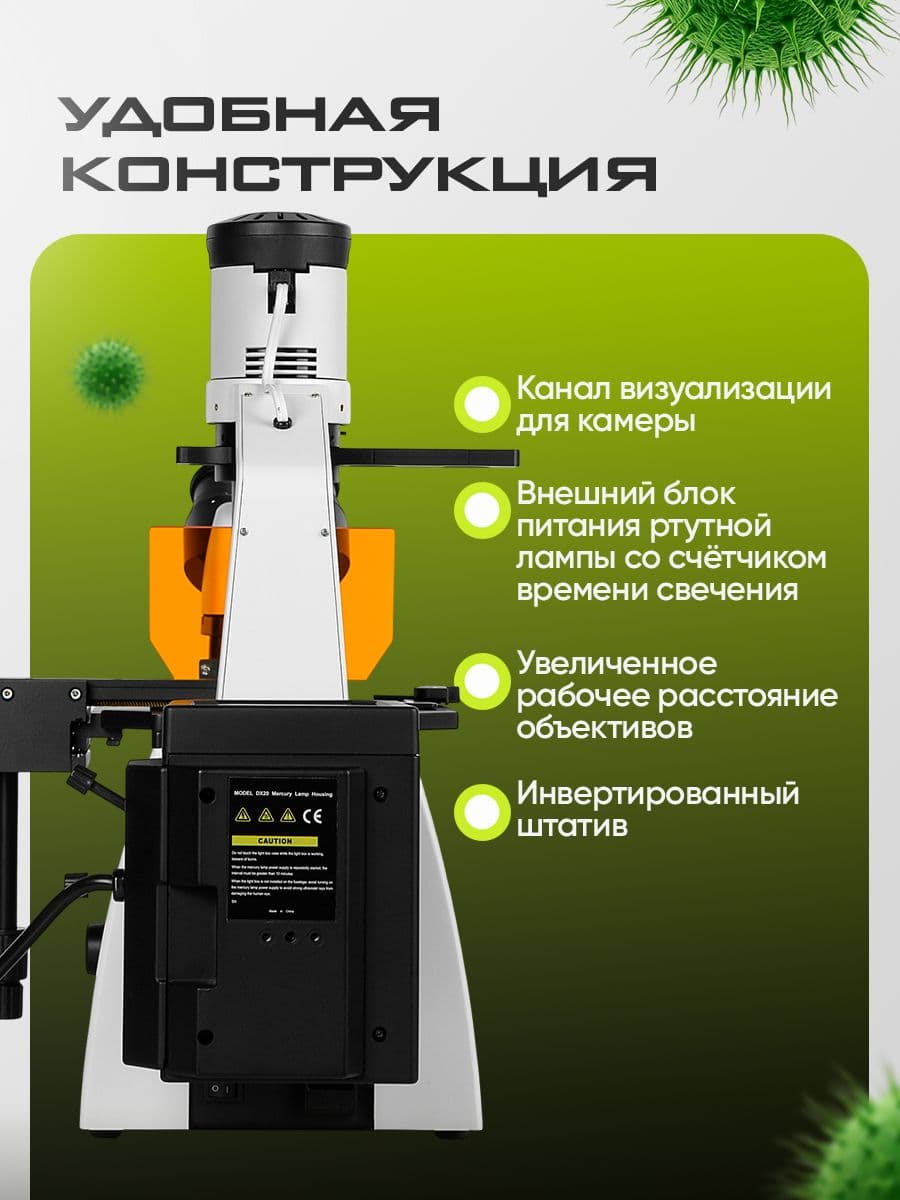

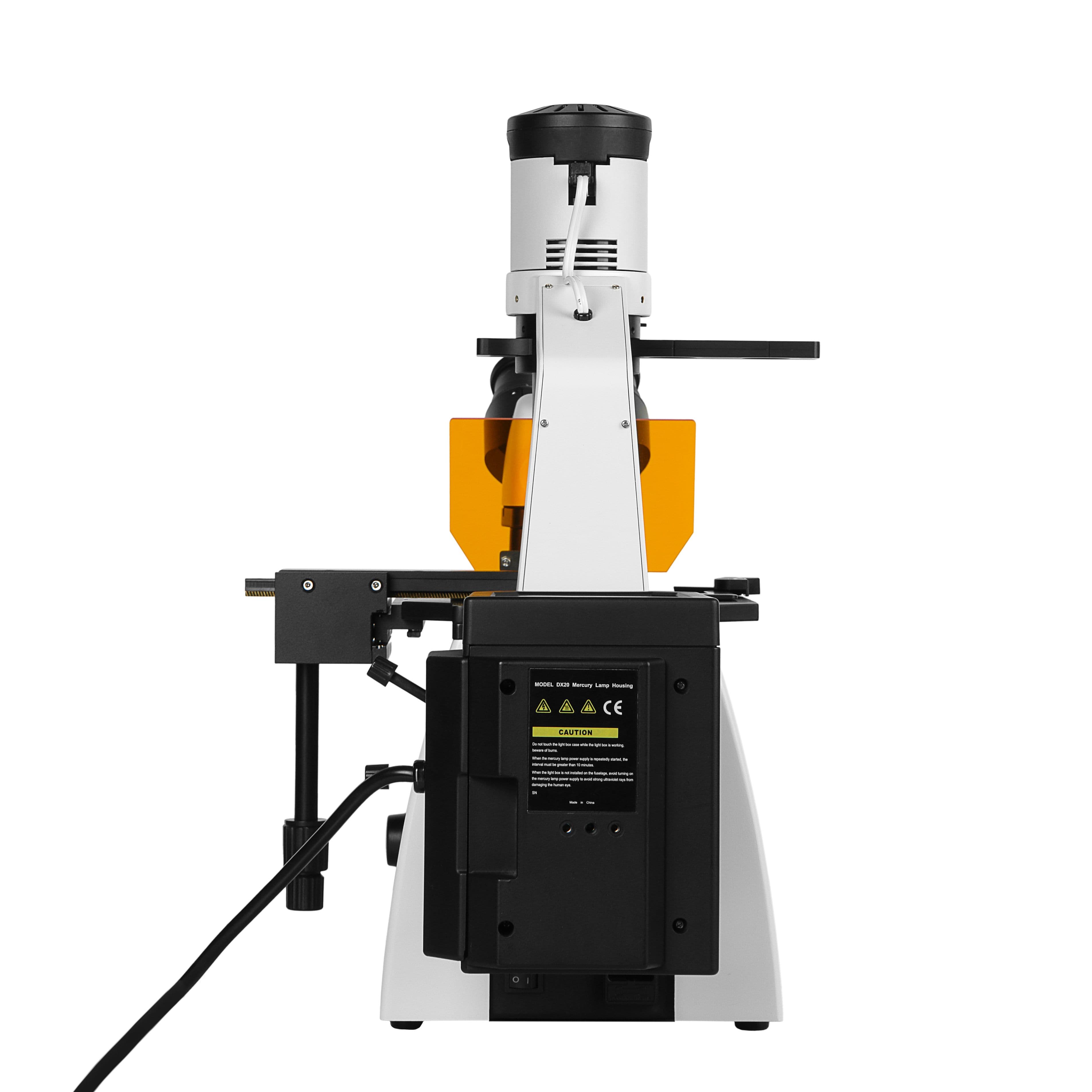

В качестве источника света применена ртутная лампа со спектром излучения, смещенным в УФ-область. Лампа расположена в вынесенном фонаре и снабжена устройствами центрировки. Подобная конфигурация осветителя препятствует избыточному нагреву как препарата, так и оптики микроскопа. Устройство питания и поджига лампы выполнено в виде внешнего блока, подключаемого к сети 100-240 В / 50-60 Гц. Блок оборудован счетчиком времени свечения лампы.
