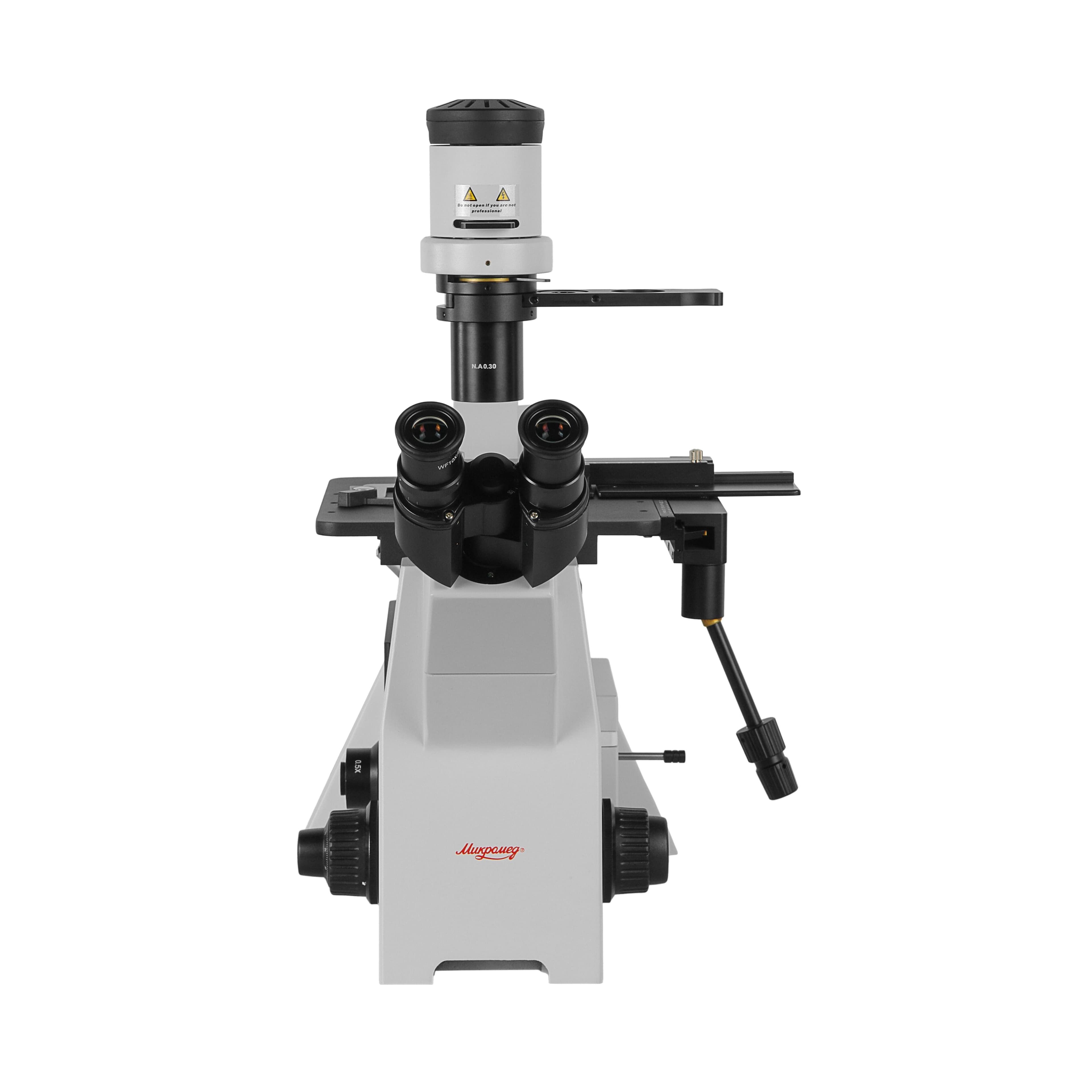

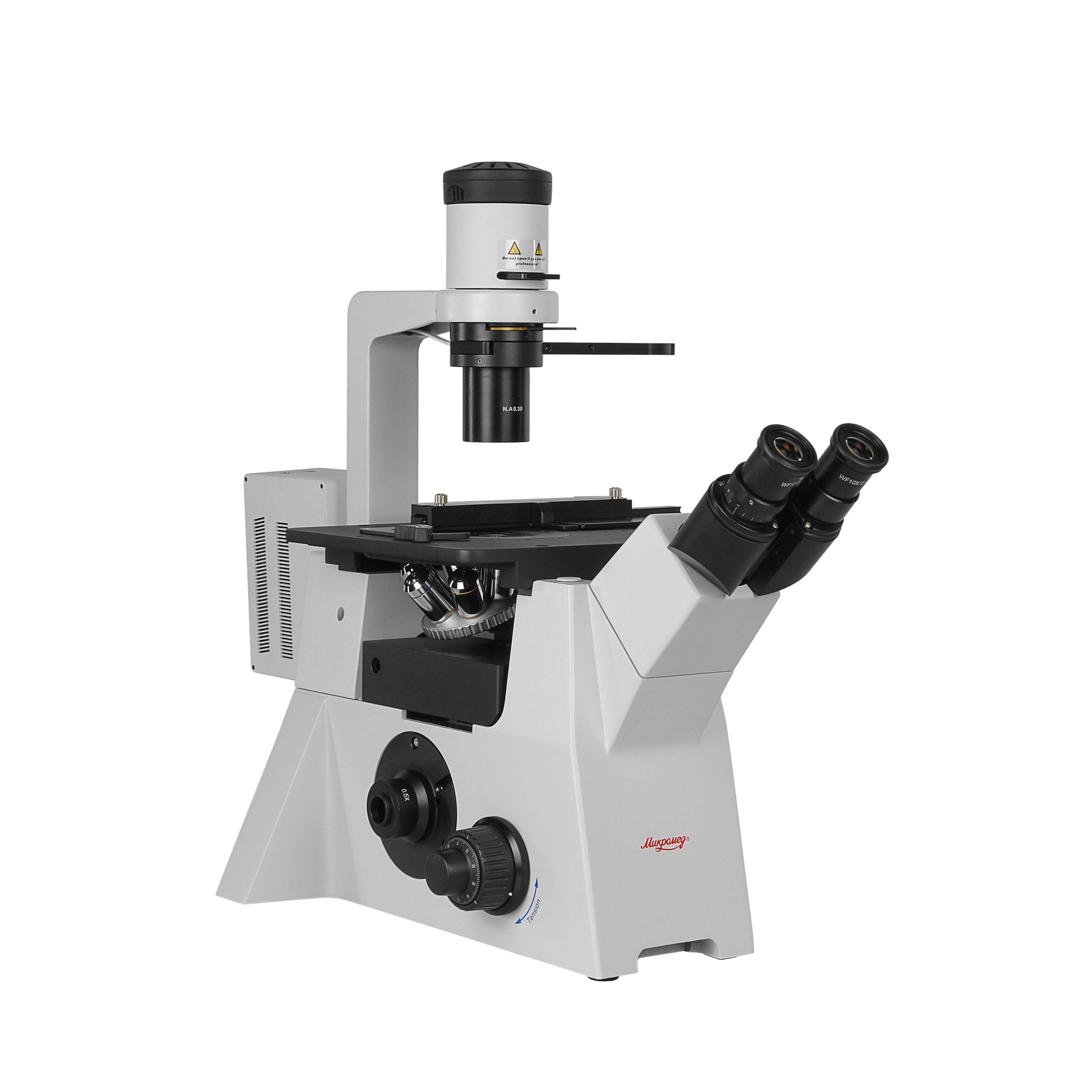

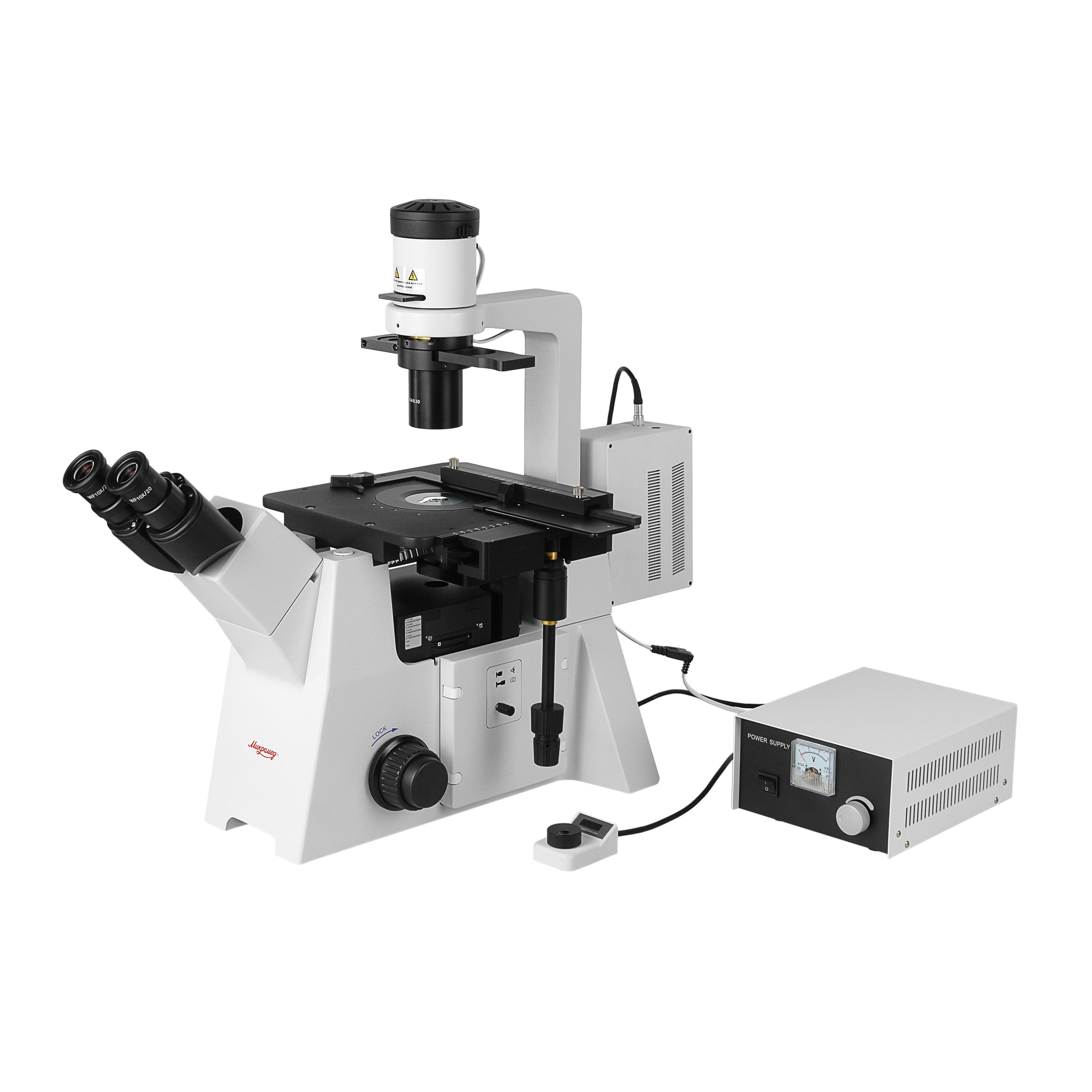

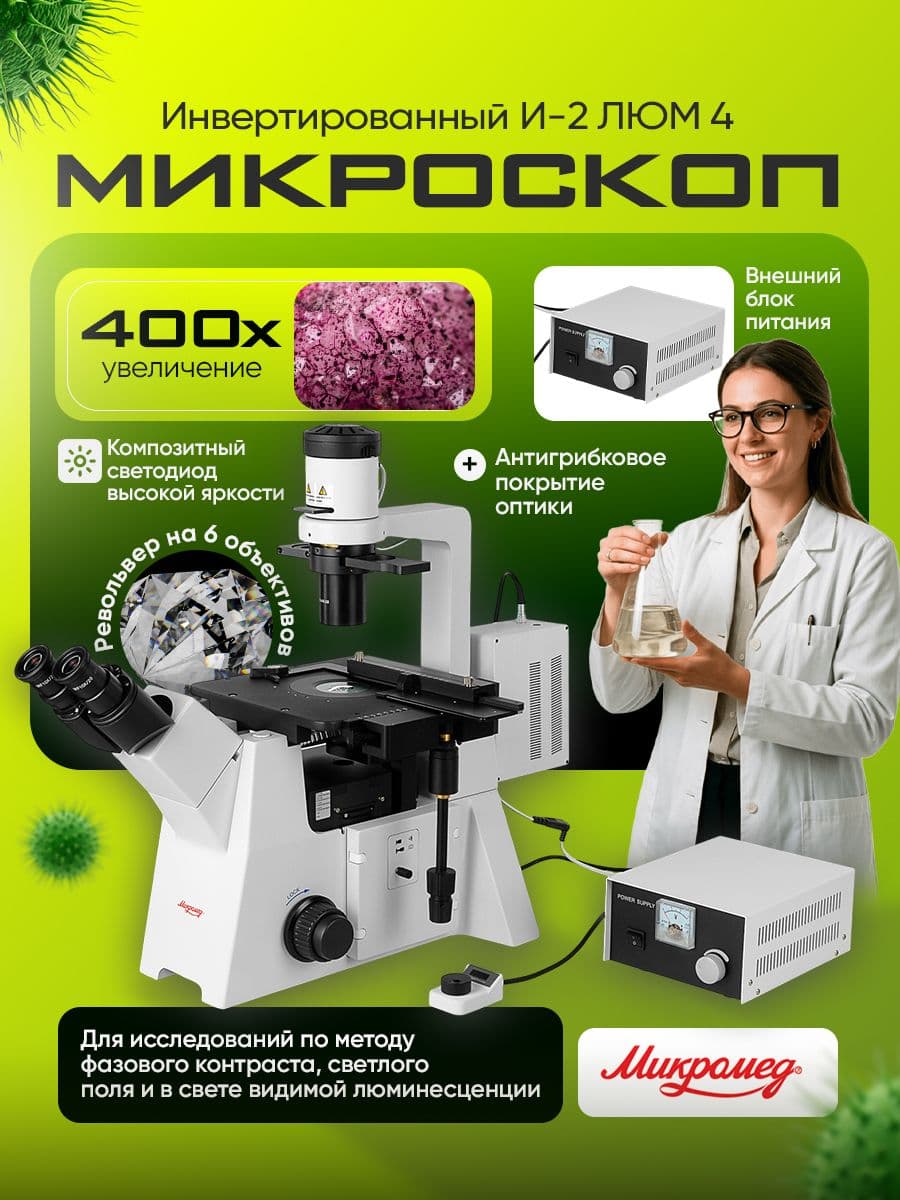

Микроскоп Микромед И-2 ЛЮМ 4

Микроскоп Микромед И-2 ЛЮМ 4 применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

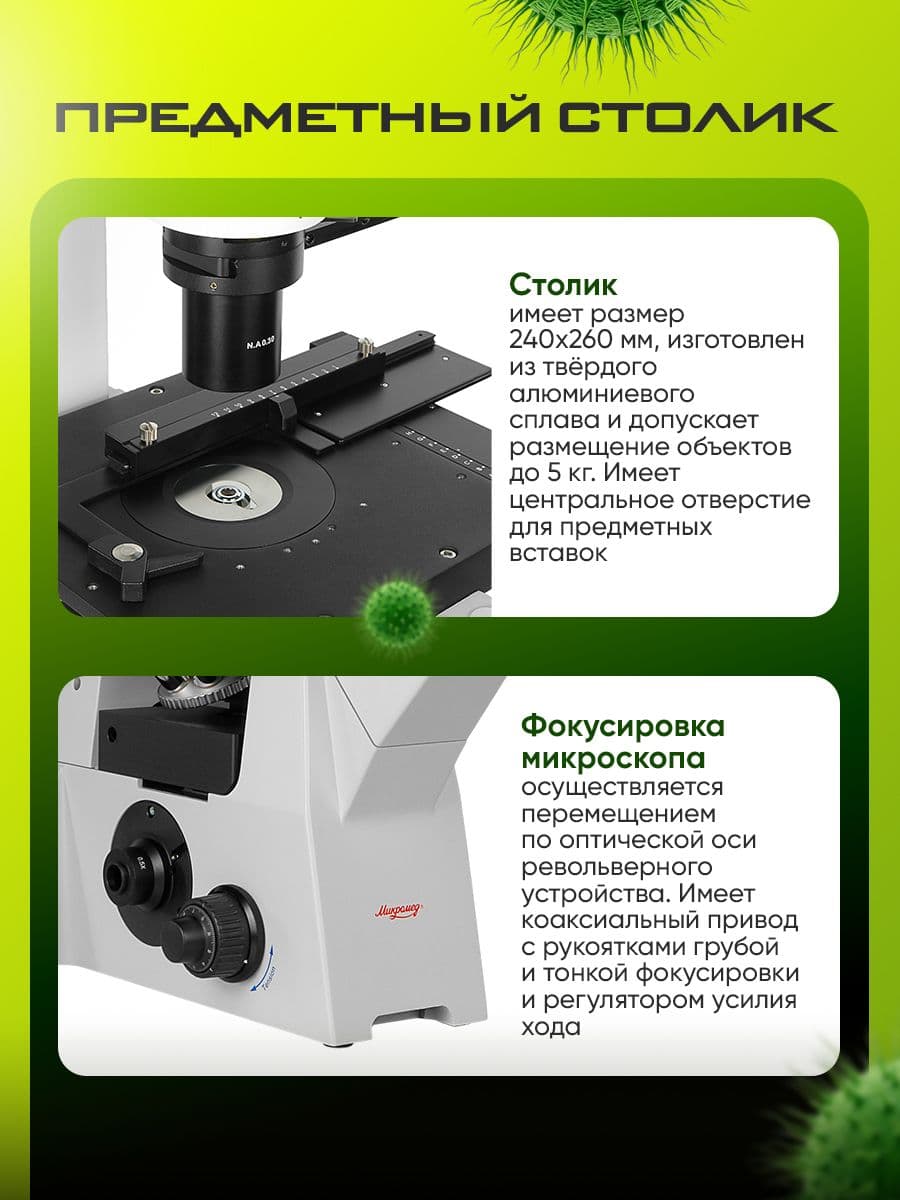

Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

Профессиональная оптика

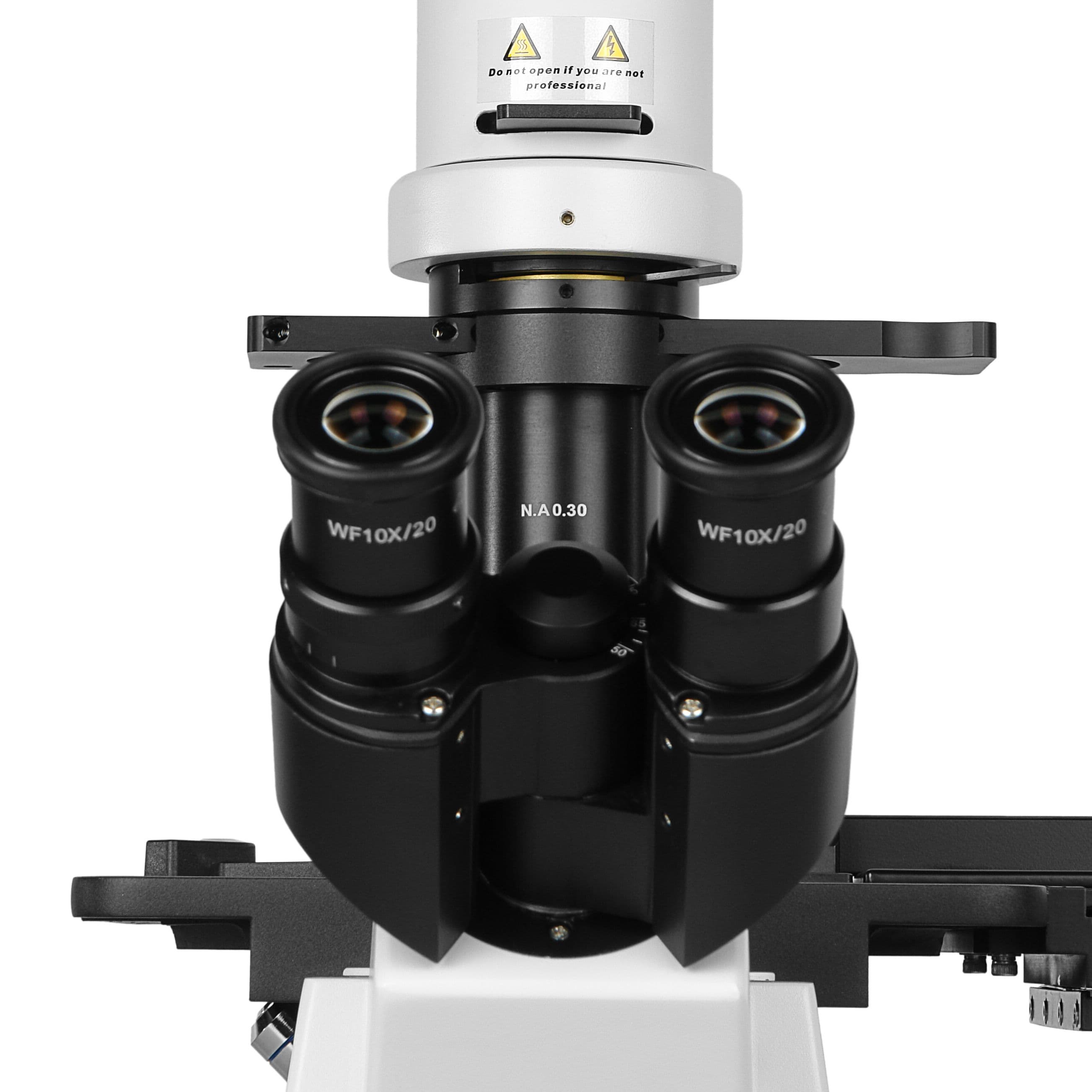

Микроскоп построен по оптической схеме «бесконечность» и включает визуальную насадку типа ICO Infinitive с окулярными тубусами, независимый оптический канал визуализации, объективы и конденсорный осветитель проходящего света, предназначенный как для работы методом светлого поля, так и методом фазового контраста. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с блоками люминесцентных фильтров.

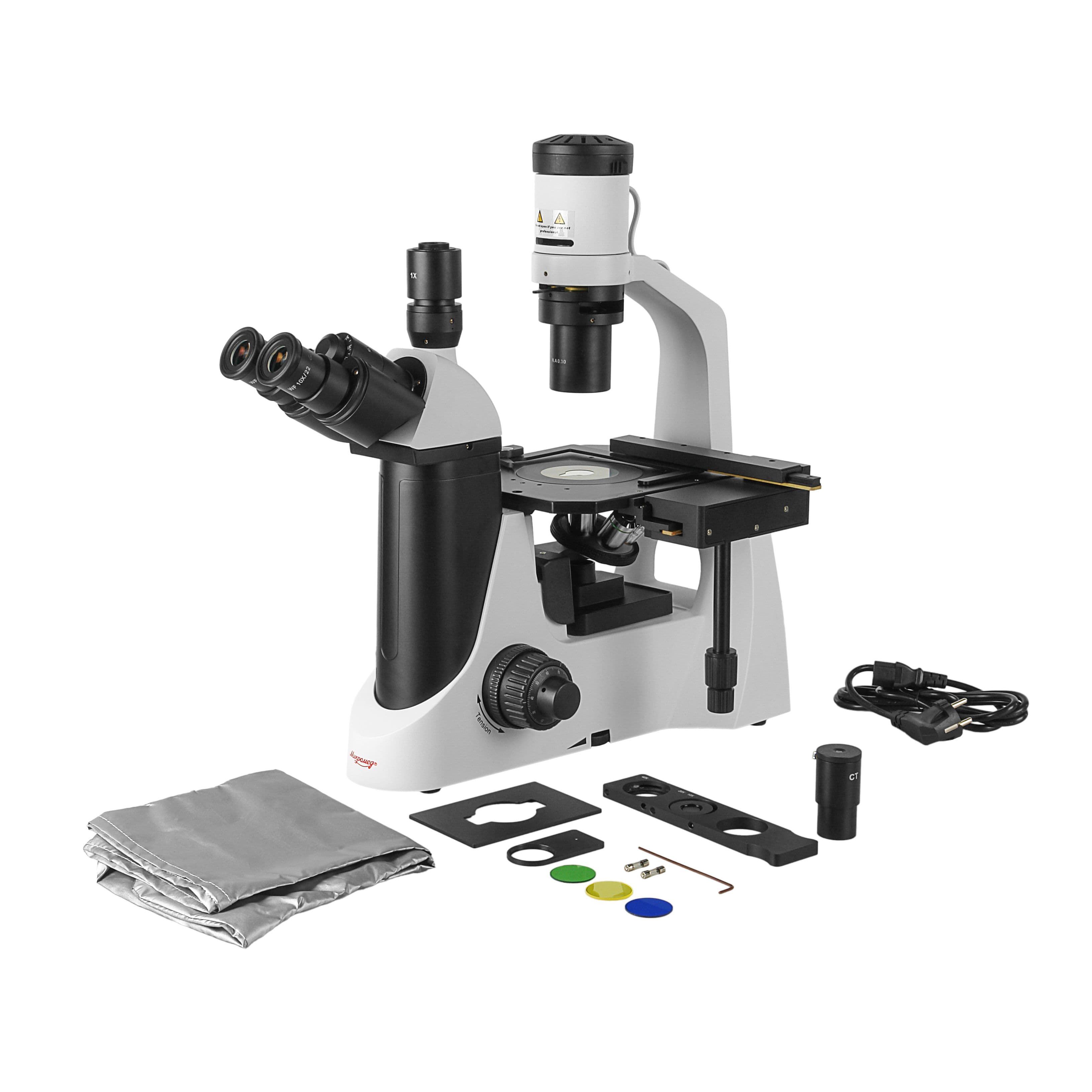

В базовый комплект микроскопа входят биологические объективы для работы с люминесценцией и методом светлого поля LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, и LWD Plan 60х/0.70. Для исследований методом фазового контраста в базовый комплект микроскопа входят объективы LWD Plan PH 10x/0.25P, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P. Дополнительно могут быть поставлены объективы LWD Plan PH 4х/0.10 Р и LWD Plan PH 4х/0.10 Р.

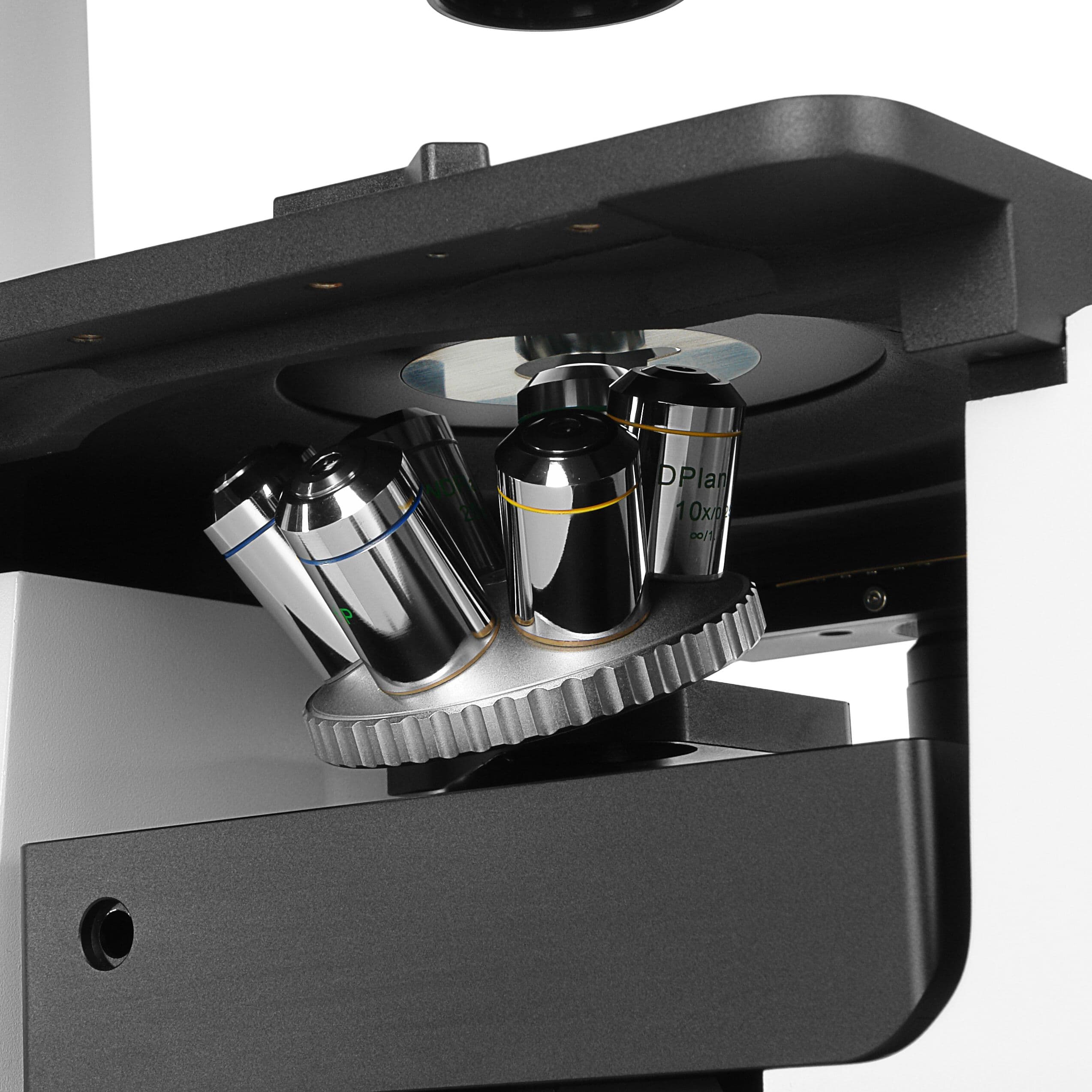

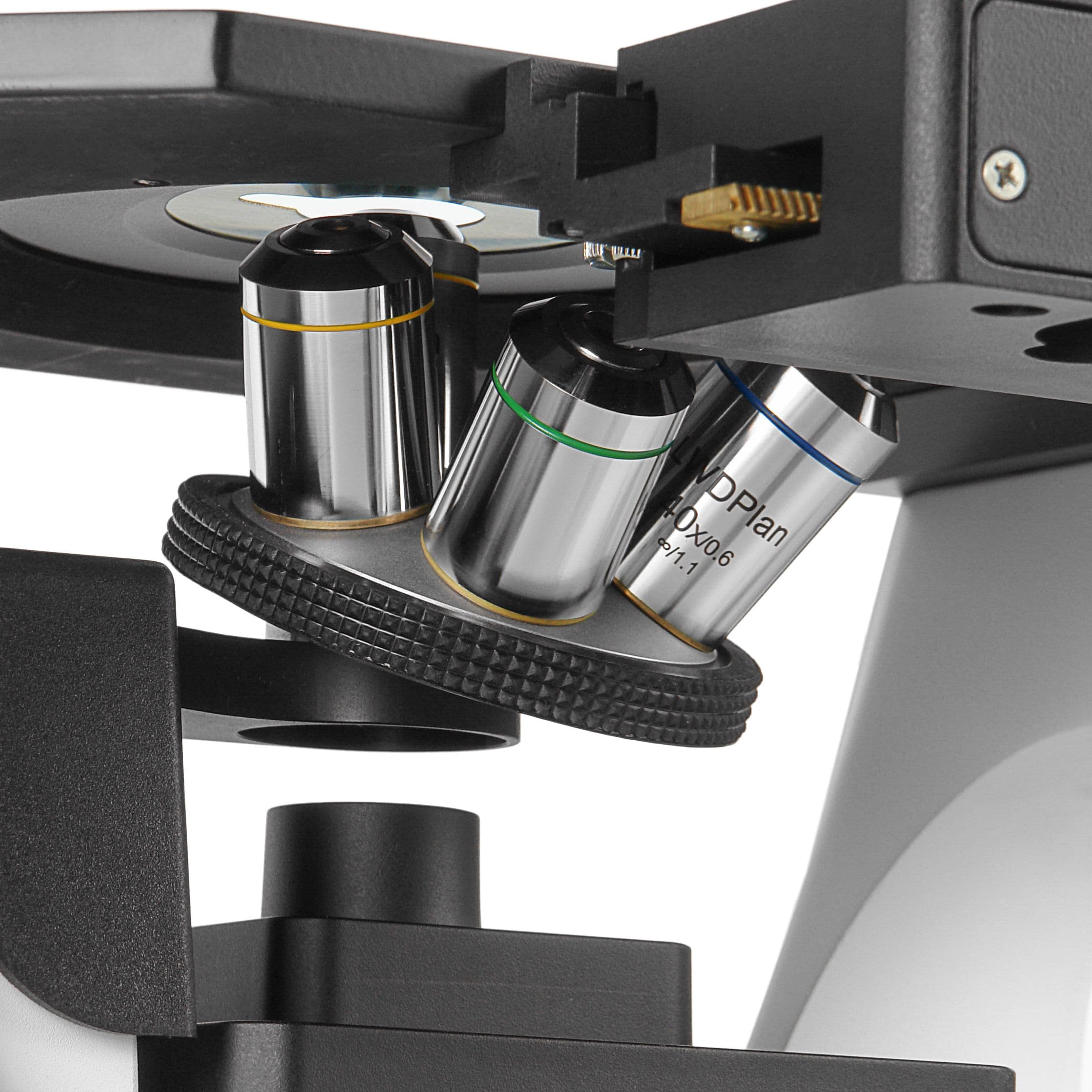

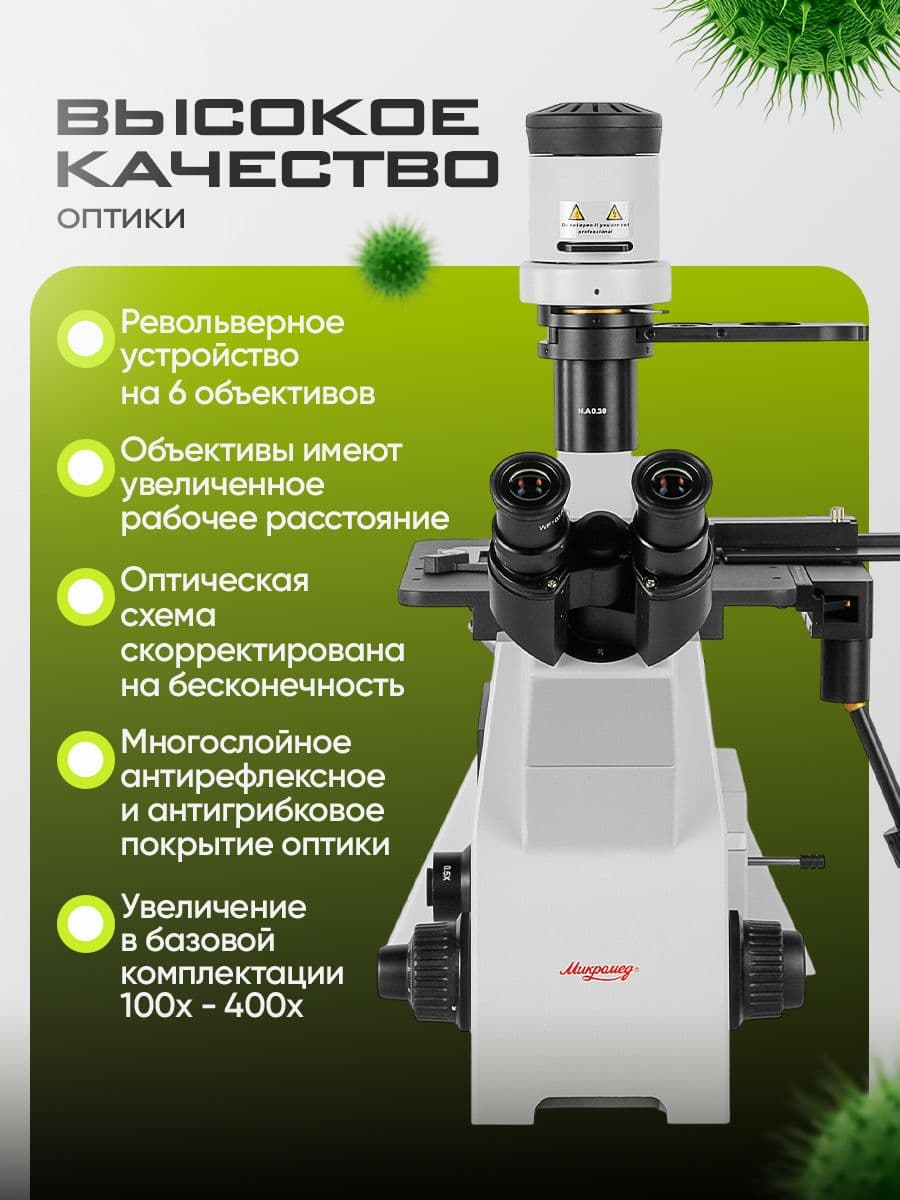

Все объективы скорректированы на бесконечность, имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 6 объективов.

Осветитель проходящего света

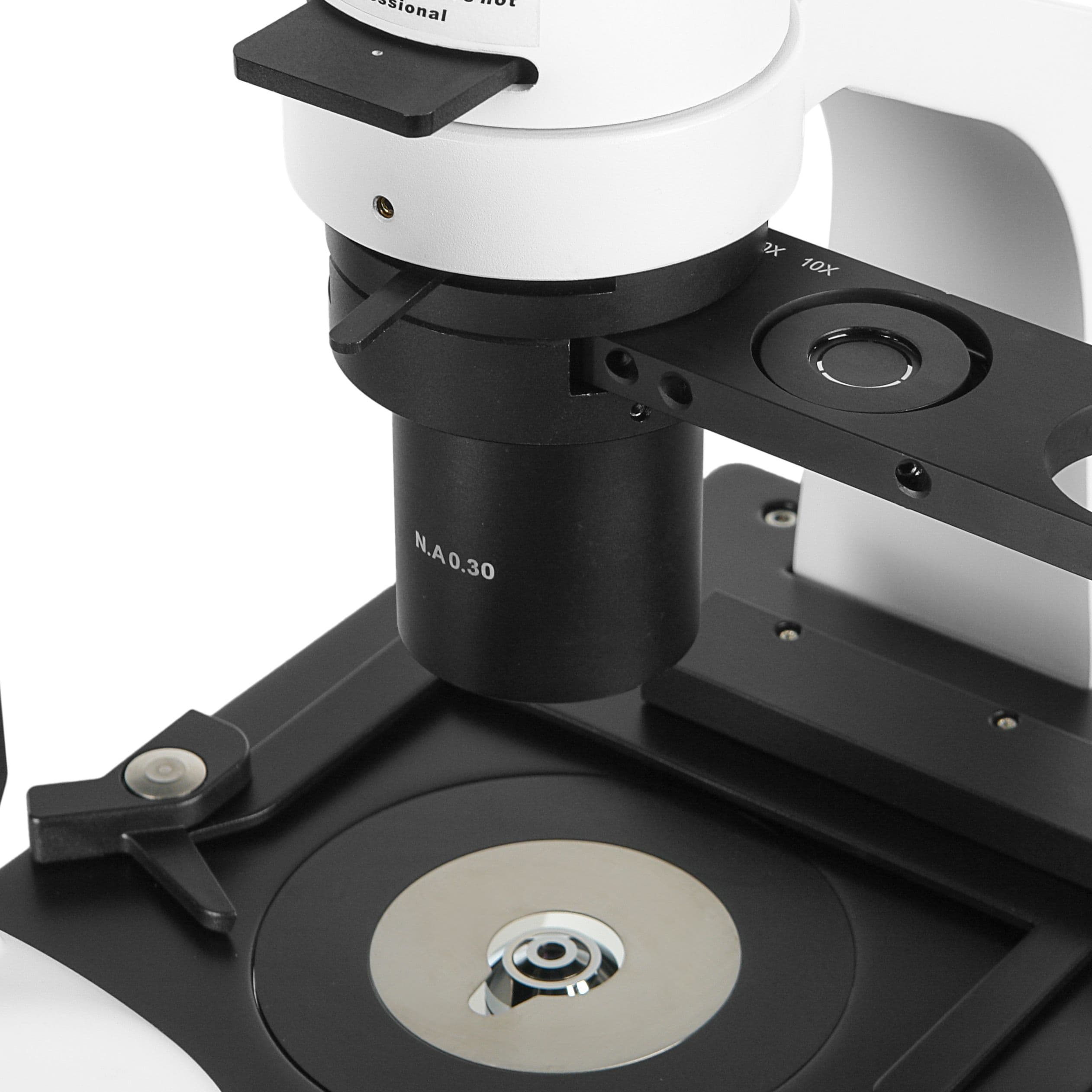

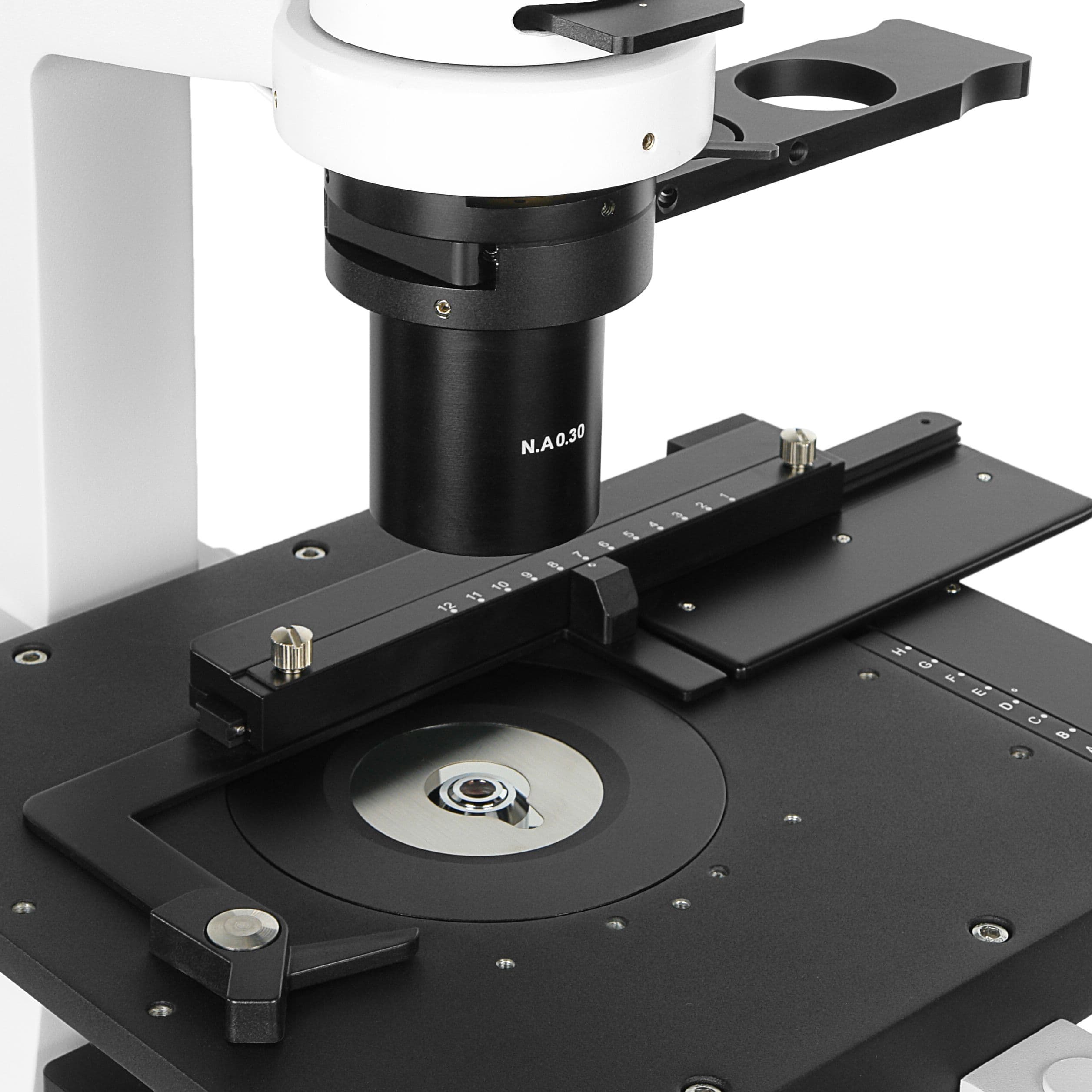

Микроскоп оснащен осветителем проходящего света на галогенной лампе 30 Вт / 6 В снабженного конденсором N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При необходимости исследования особо крупных объектов, рабочее расстояние может быть увеличено до 150 мм, для этого требуется удалить конденсор, имеющий съемную конструкцию. Для питания осветителя предназначен внешний блок стабилизированного питания постоянного тока.

Фазовый контраст и светлое поле

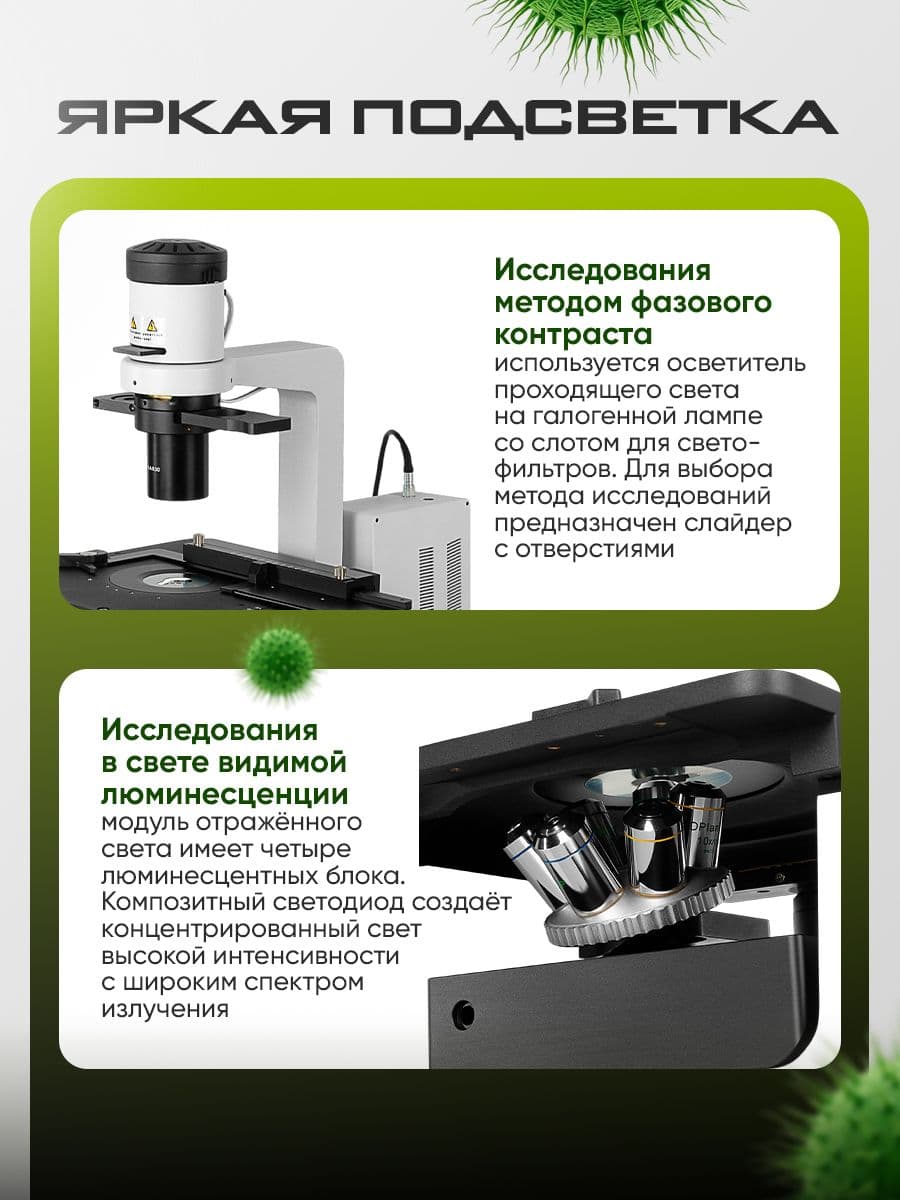

Осветитель позволяет работать как в светлом поле, так и методом фазового контраста, позволяющему исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями: для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовые диафрагмы рассчитаны на объективы с увеличением 10х, 20х и 40х и снабжены центрировочными винтами для юстировки фазовых колец.

Использование камеры

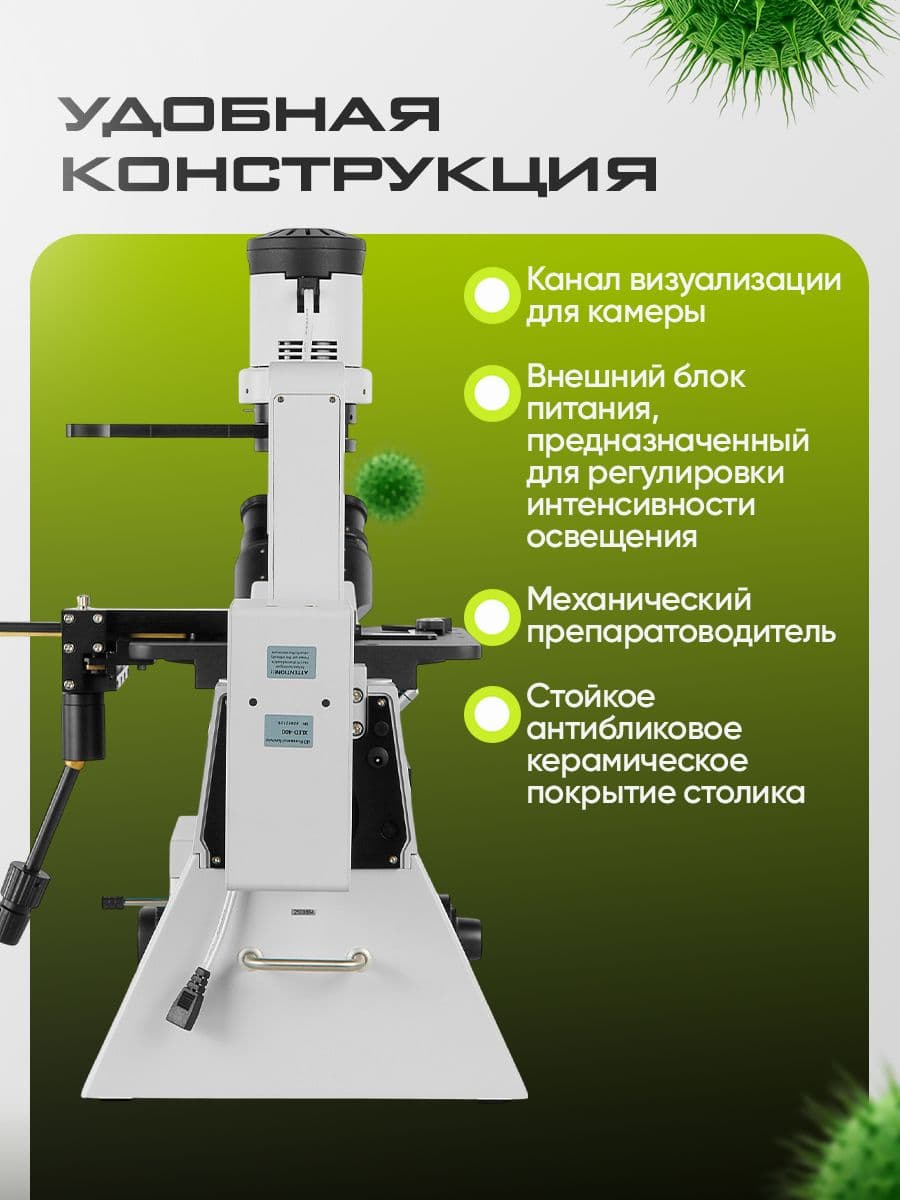

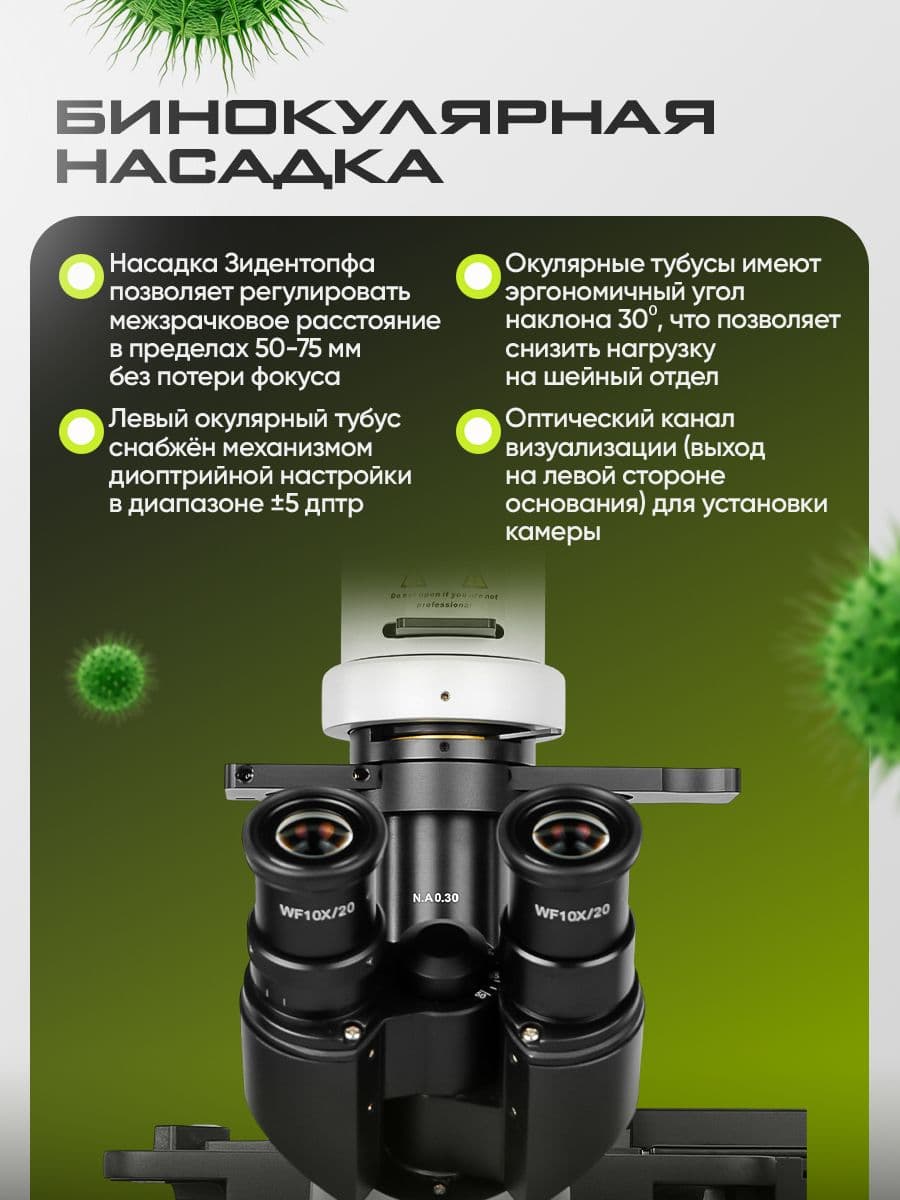

Конструкция микроскопа предусматривает использование камеры для просмотра изображений на внешнем мониторе и выводе данных на ПК. Для установки камеры в микроскоп встроен оптический канал визуализации. Камера устанавливается на оптический адаптер с резьбой стандарта С-mount. В комплект поставки микроскопа входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3" до 1/2.5". Разделение светового потока между каналом визуализации и окулярами осуществляется оптическим переключателем. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50:50.

Исследования в свете люминесценции

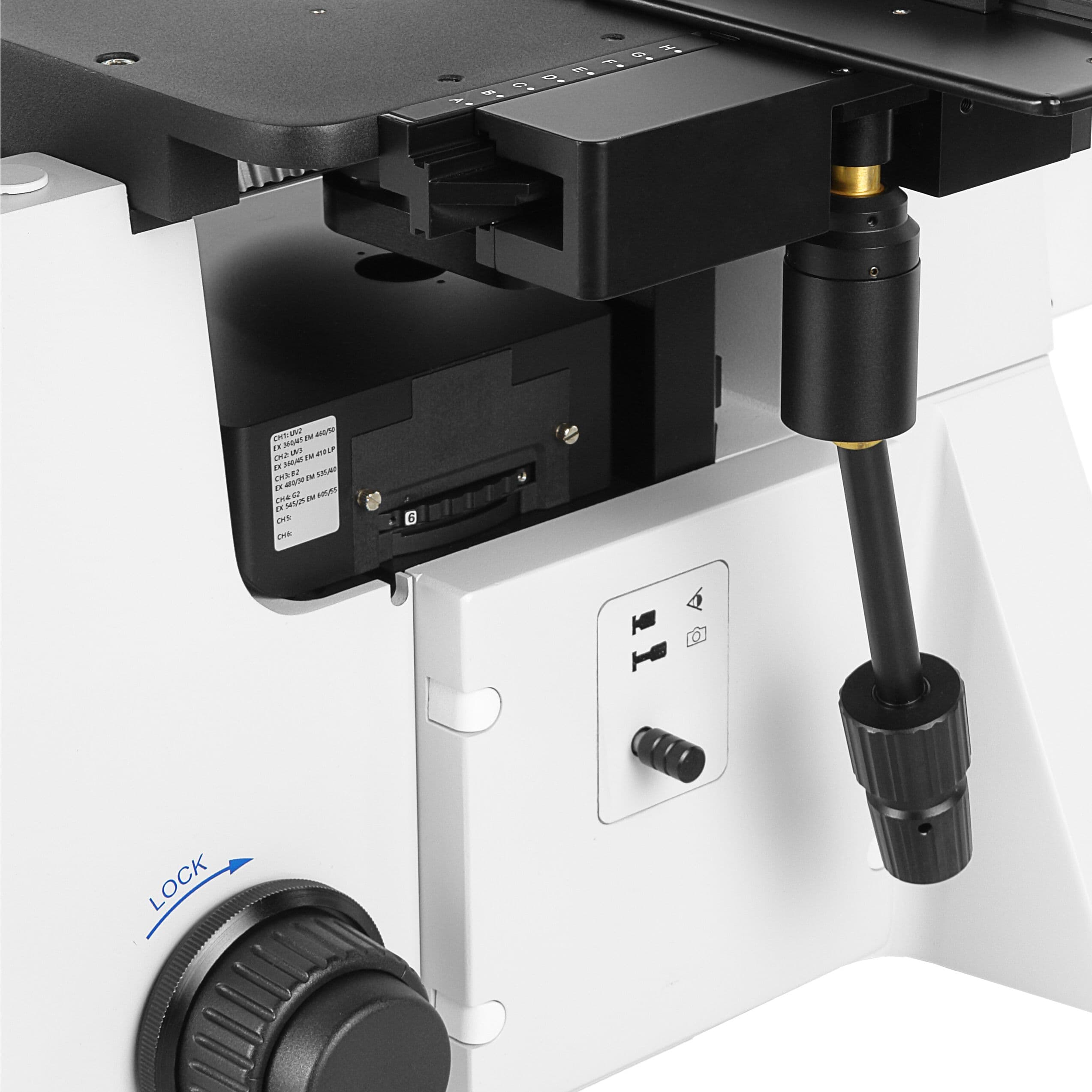

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в 4 спектральных областях с помощью прямого освещения предмета через объектив. Модуль имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Люминесцентный модуль имеет четыре спектральных канала:

- Ультрафиолетовый диапазон UV2

- Ультрафиолетовый диапазон UV3

- Синий диапазон В2

- Зеленый диапазон G2

Необходимый диапазон устанавливается поворотом турели с фильтрами. Турель имеет шесть фиксированных положений, четыре соответствуют каналам люминесценции, два – свободные отверстия.
