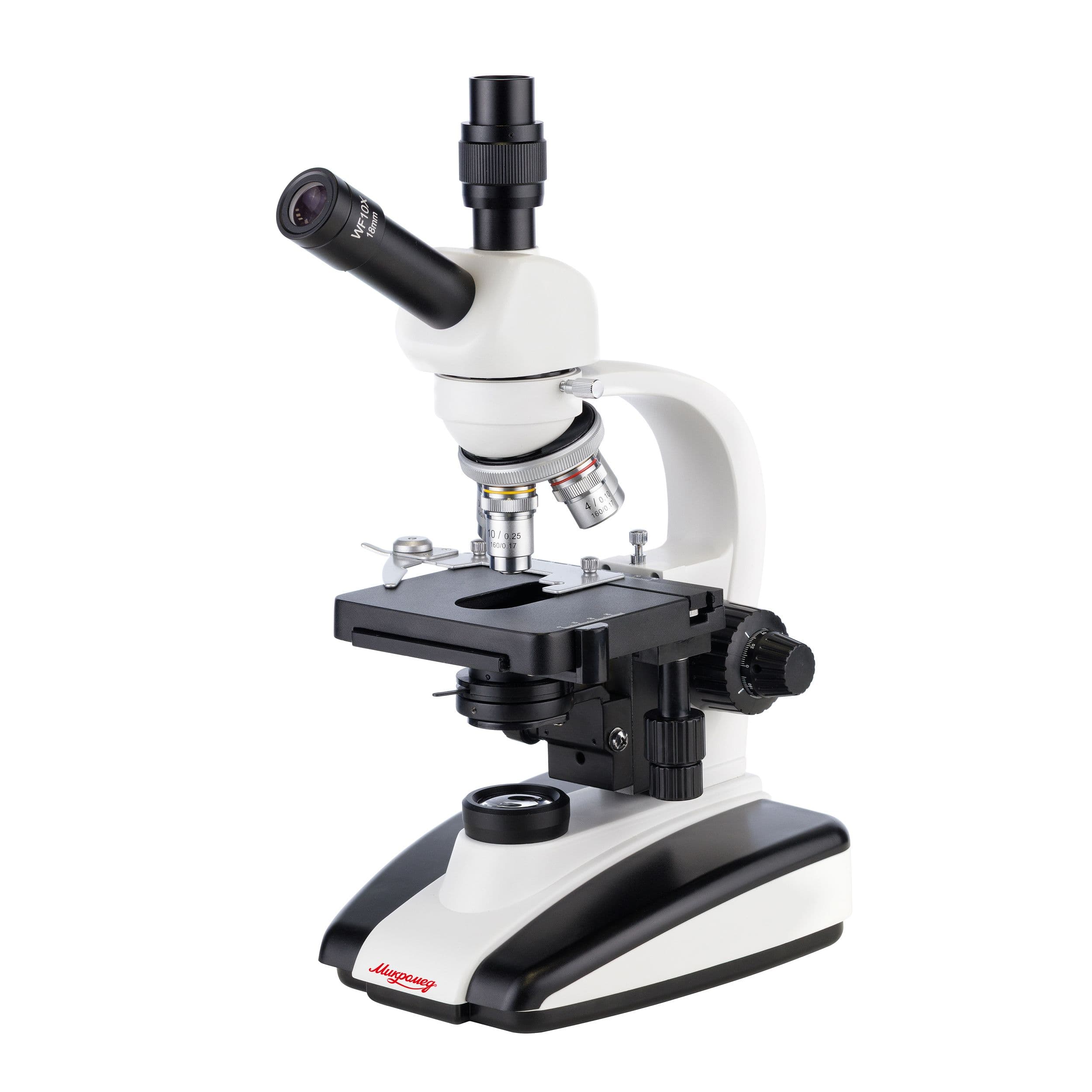

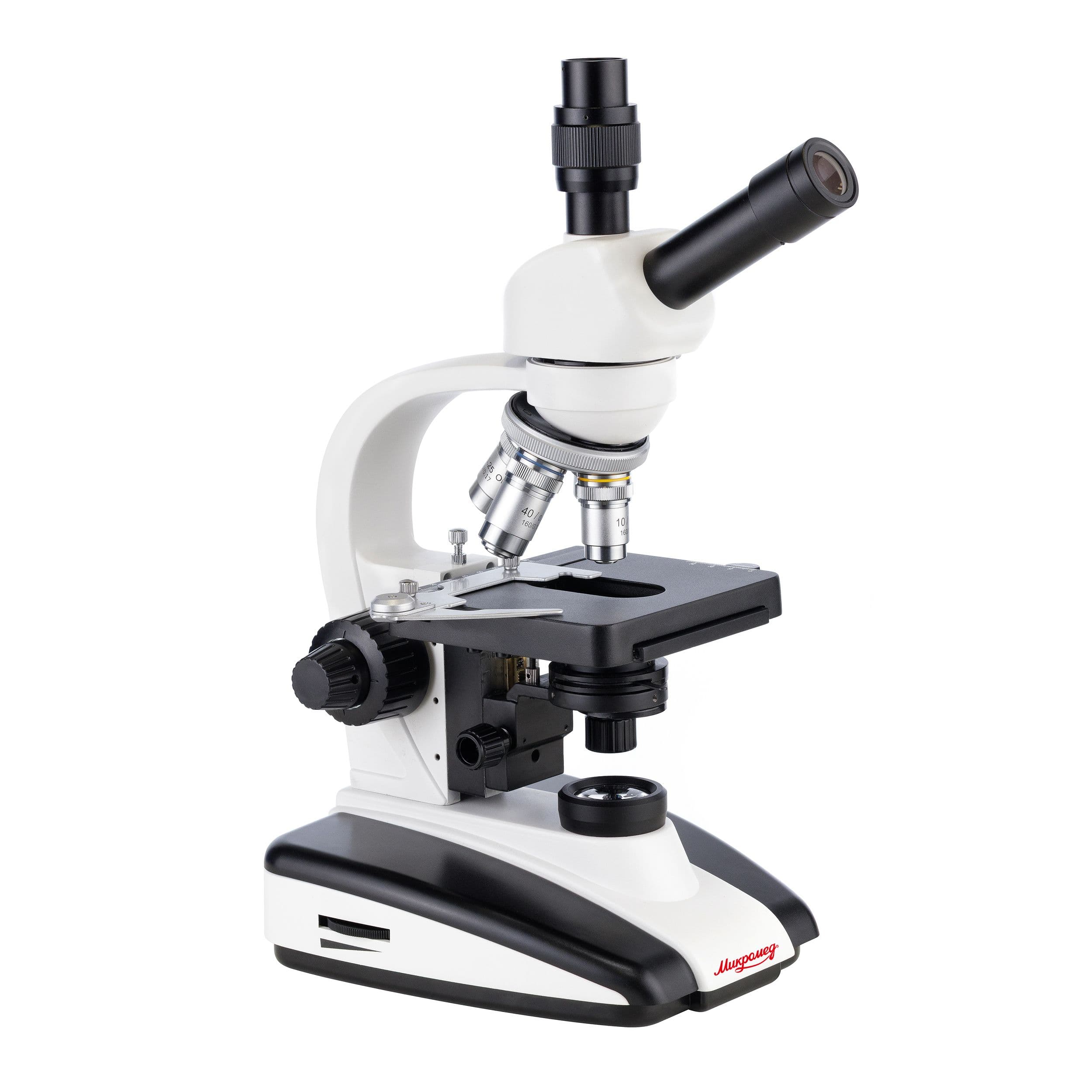

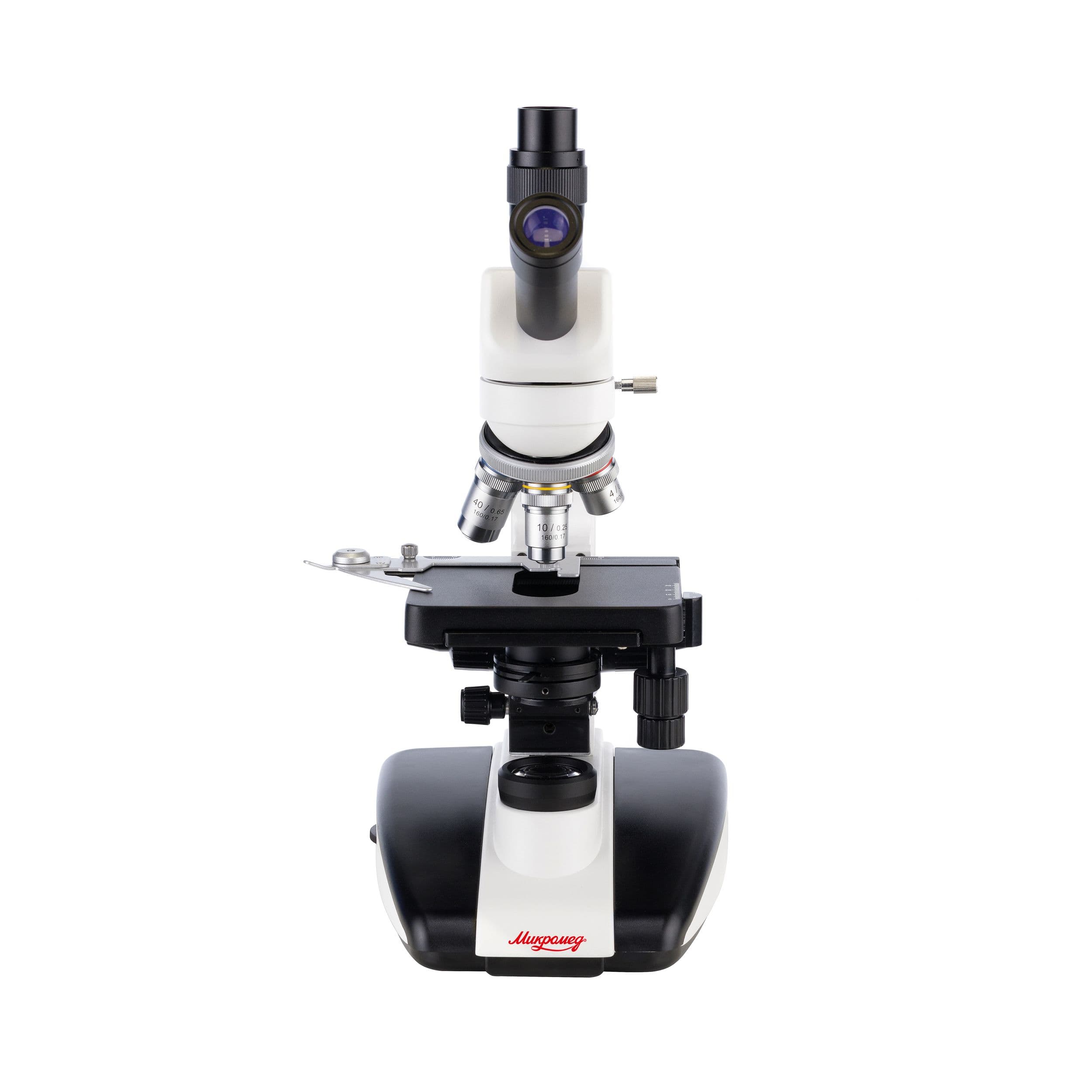

Микроскоп биологический Микромед 1 МК монокулярный

Микроскоп используется для изучения окрашенных и неокрашенных биологических объектов в виде мазков и срезов. Микроскоп применяется в медицине, ботанике, фармацевтической промышленности, службах охраны окружающей среды, криминалистике. Микроскоп используется в научных целях, для лабораторной диагностики и в учебном процессе.

Оптическая система

Оптическая система микроскопа рассчитана на 160 мм и включает в себя визуальную насадку с окулярным тубусом и каналом визуализации, объективы на револьверном устройстве, коллектор со светодиодом и конденсор Аббе с апертурной диафрагмой и держателем фильтров.

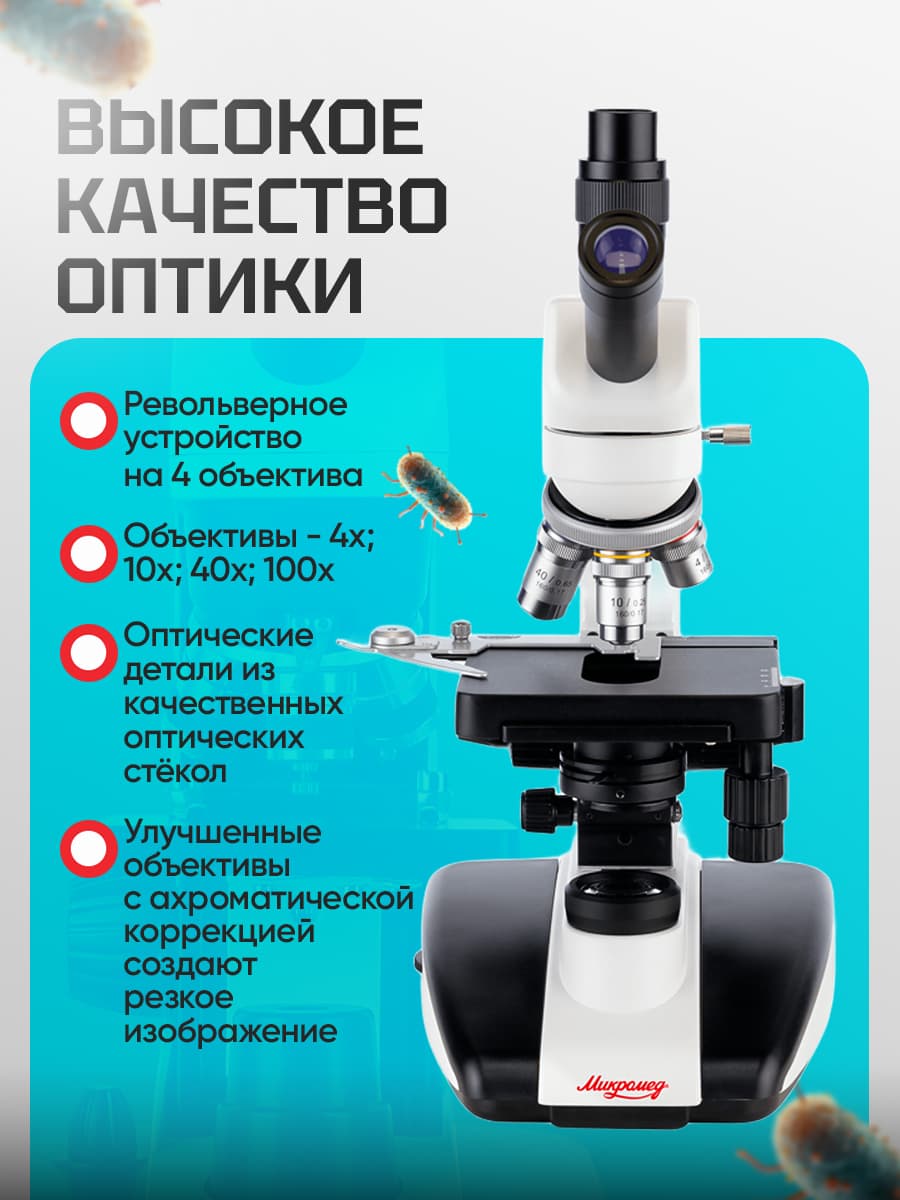

Улучшенные объективы

В комплект микроскопа входят объективы с ахроматической коррекцией 4x/0.10, 10x/0.25, 40x/0.65 и иммерсионный объектив 100x/1.25 oil. Улучшенная оптическая схема и новые стекла позволяют создавать резкое изображение по всему полю зрения. Хроматические аберрации объективов исправлены для синей и красной областей, допуск осевого смещения фокусных расстояний находится в пределах 2δ. Объективы предназначены для работы со стандартными предметными стеклами 0.17 мм, парфокальная высота составляет 45 мм. Дополнительно микроскоп может быть укомплектован объективами 60х/0.80 и 20х/0.45. Револьверное устройство рассчитано на 4 объектива, плавность его вращения обеспечивается шарикоподшипниками.

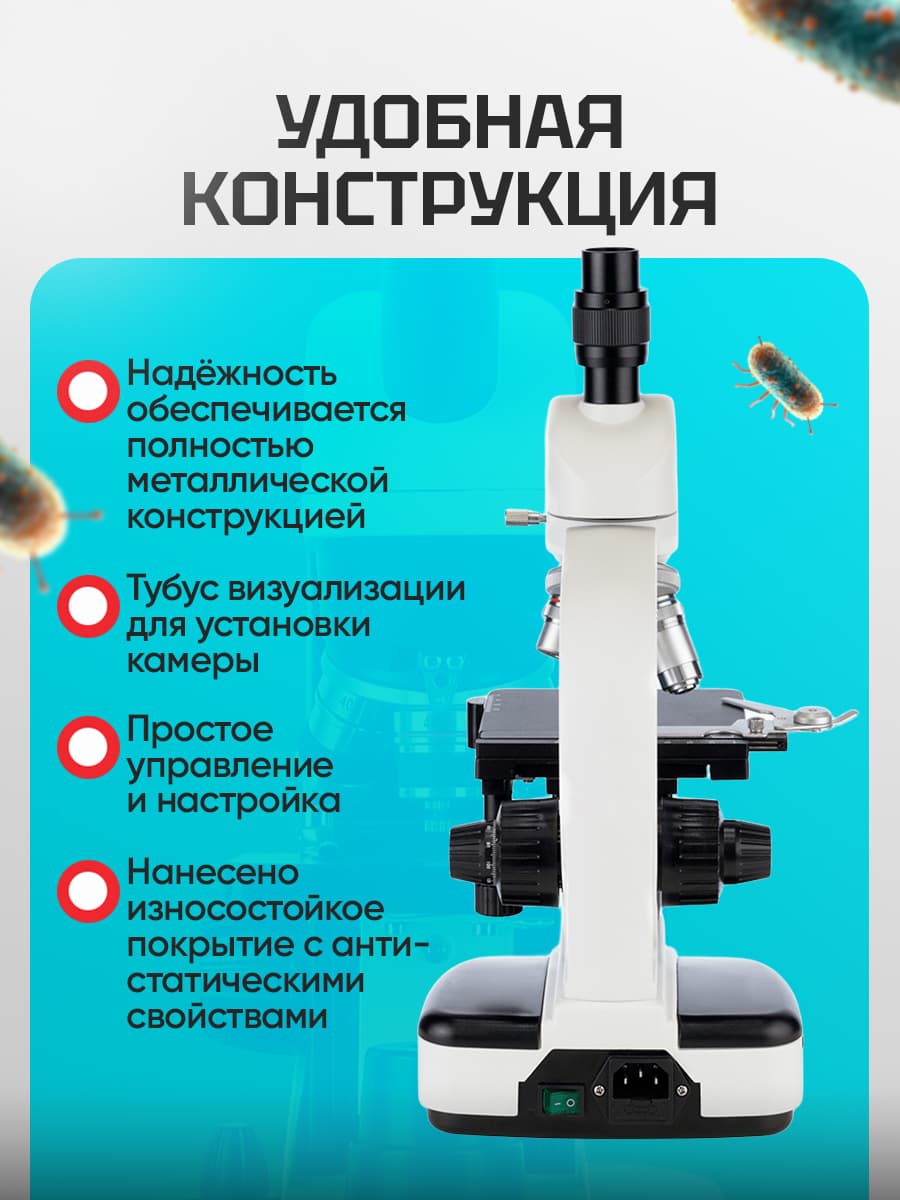

Визуальная насадка

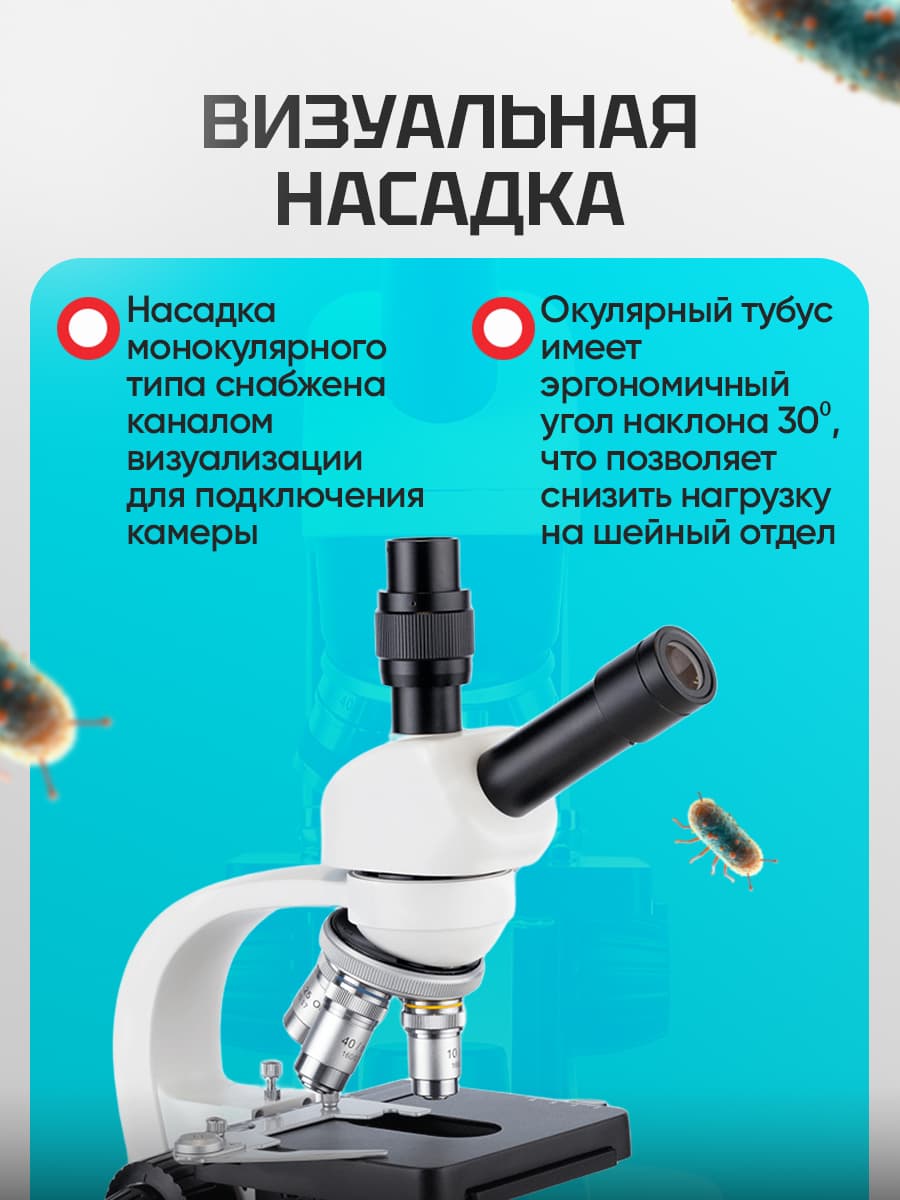

Монокулярная визуальная насадка снабжена окулярным тубусом с эргономичным углом наклона 30⁰, за счет этого снижается утомляемость и нагрузка на шейный отдел наблюдателя. Дополнительный канал визуализации с тубусом позволяет устанавливать камеру и выводить данные на внешнее устройство, не прерывая наблюдений в окуляр. Световой поток распределяется между окуляром и тубусом камеры в соотношении 80/20.

Два стандарта установки камеры

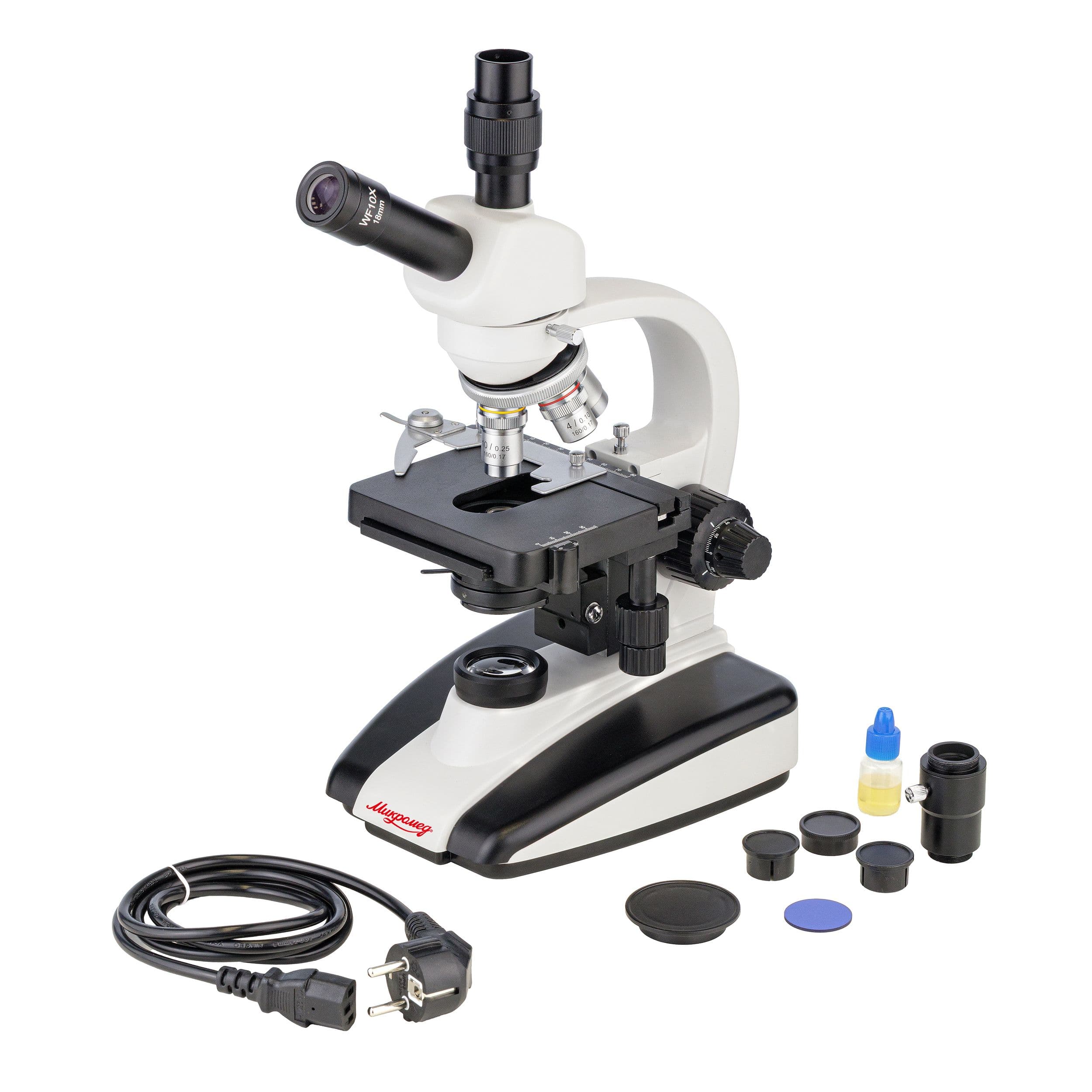

С микроскопом в стандартной комплектации могут применяться камеры с установочным диаметром 23.2 мм и камеры C-mount. Тубус визуализации предназначен для камер 23.2 мм. Подвижка вдоль оптической оси позволяет настроить точное соответствие фокусировки оптического и цифрового изображения. Тубус может быть снят и заменен на оптический адаптер C-mount, входящий в комплект микроскопа. Адаптер также снабжен подвижкой для фокусировки. Увеличение адаптера составляет 0.5х, что позволяет без потерь информации применять камеры с диагональю сенсора в пределах от 2/3 до 1/3 дюйма.

Конденсорный осветитель

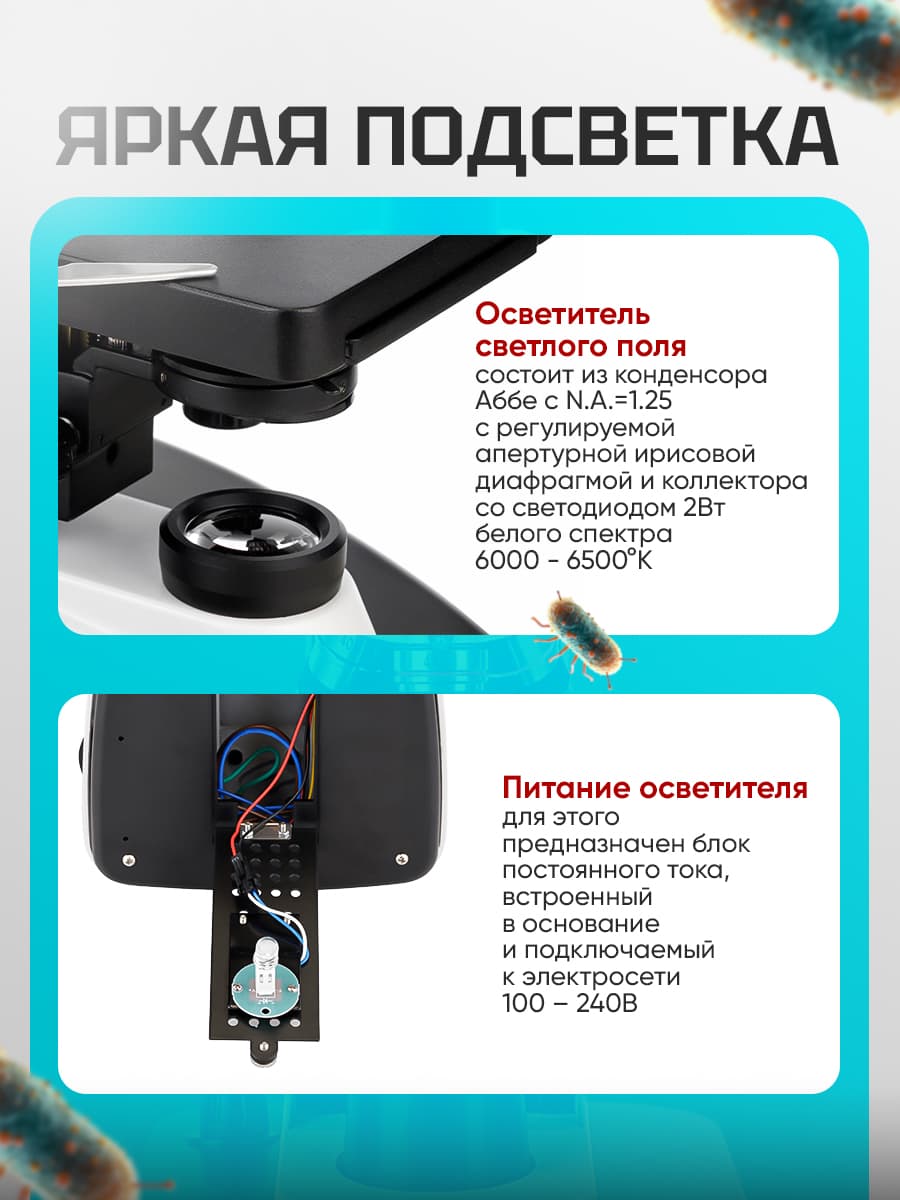

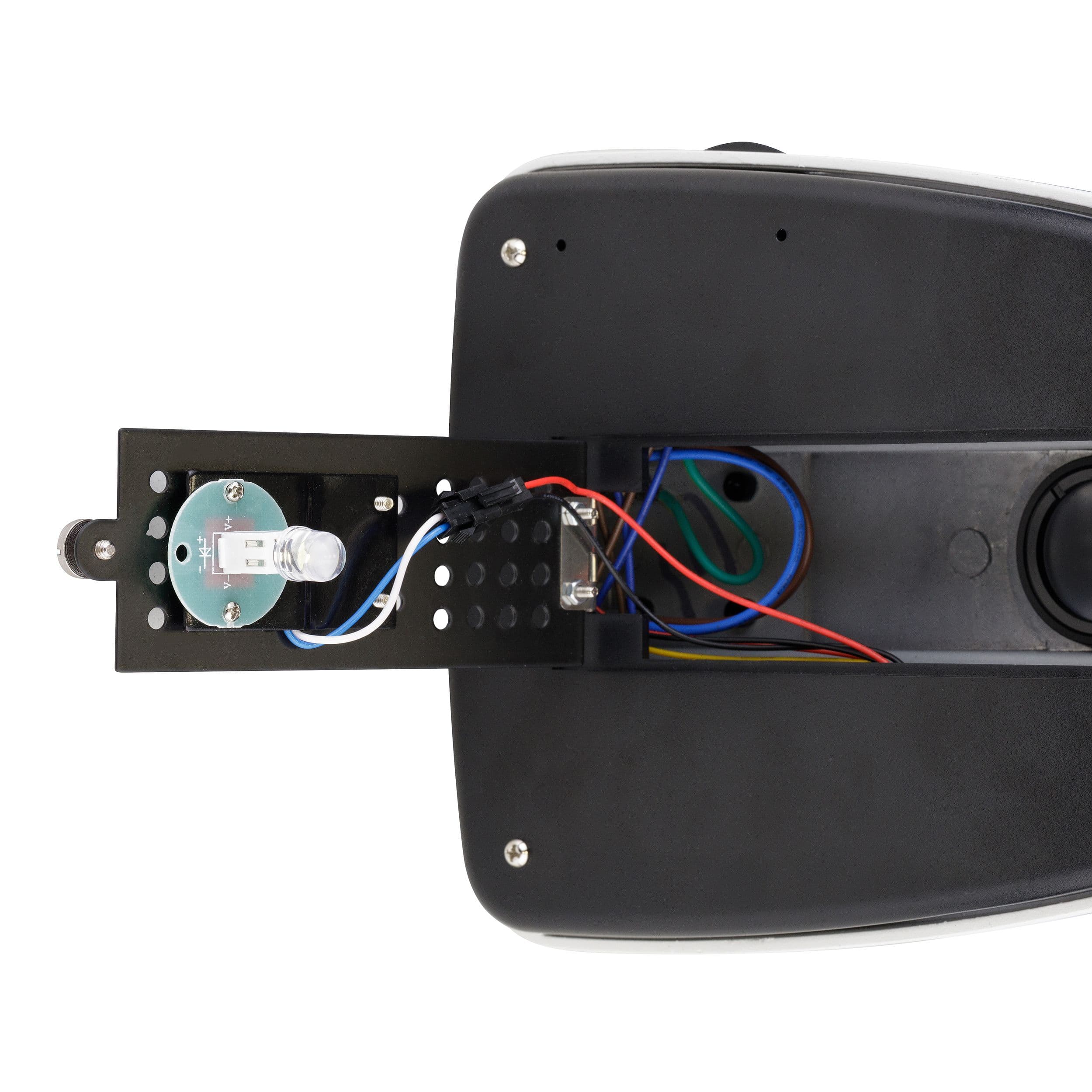

Осветитель светлого поля состоит из конденсора Аббе с N.A.=1.25 с регулируемой апертурной ирисовой диафрагмой и коллектора со светодиодом 2Вт белого спектра 6000 - 6500°К. Для настройки освещения конденсор установлен на кронштейне с подвижкой по оптической оси в пределах 10 мм. Конденсор оснащен поворотным держателем для стандартных светофильтров Ø32 мм. Для питания осветителя предназначен блок постоянного тока, встроенный в основание микроскопа и подключаемый к электросети 100 – 240В.

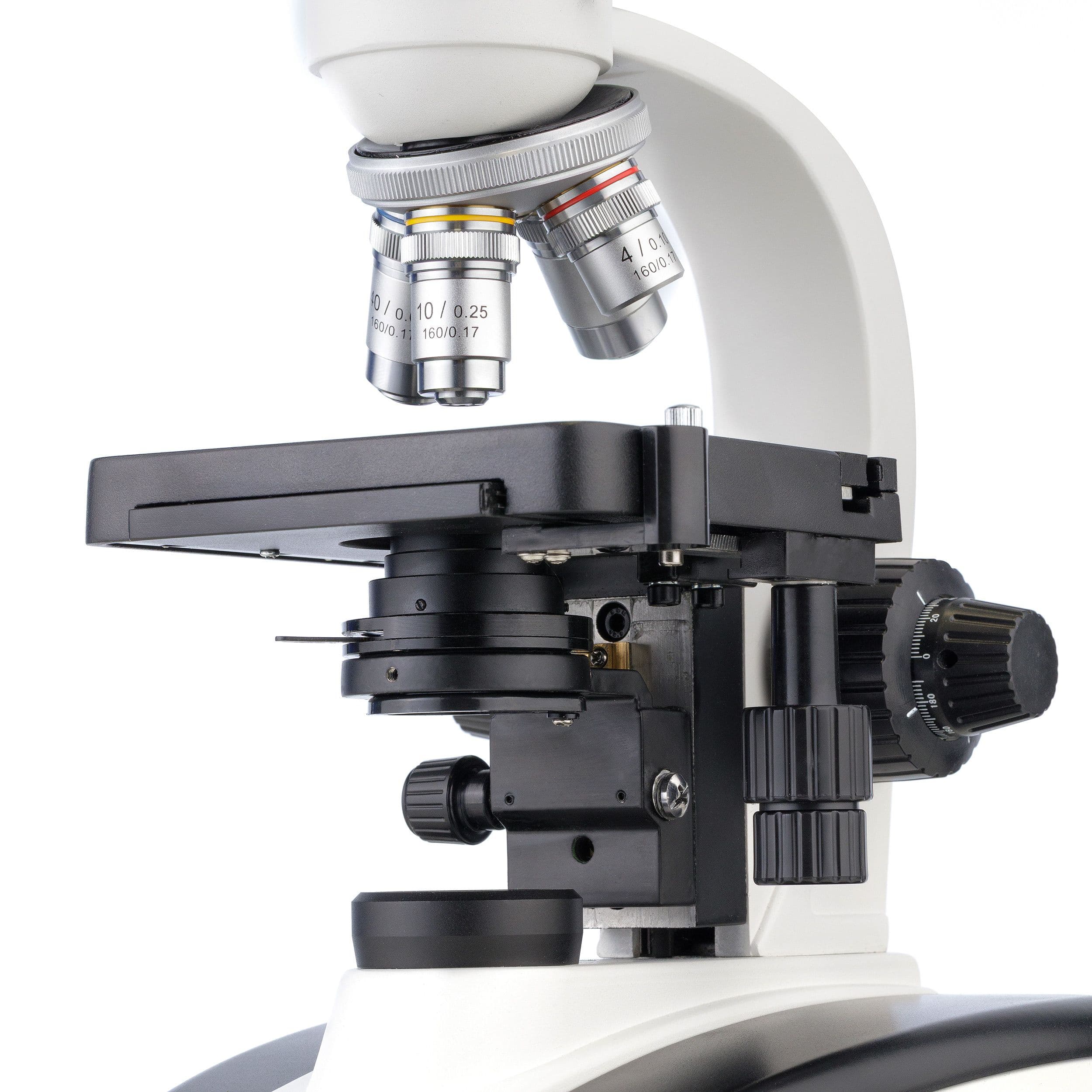

Фокусировка микроскопа

Фокусировка осуществляется перемещением предметного столика по высоте. Механизм имеет коаксиальный привод грубой и тонкой фокусировки и оснащен демпфированной направляющей, что позволяет исключить люфты и рывки при движении предметного столика. Диапазон хода фокусировки составляет 12 мм. Цена деления шкалы тонкой фокусировки 2 мкм.

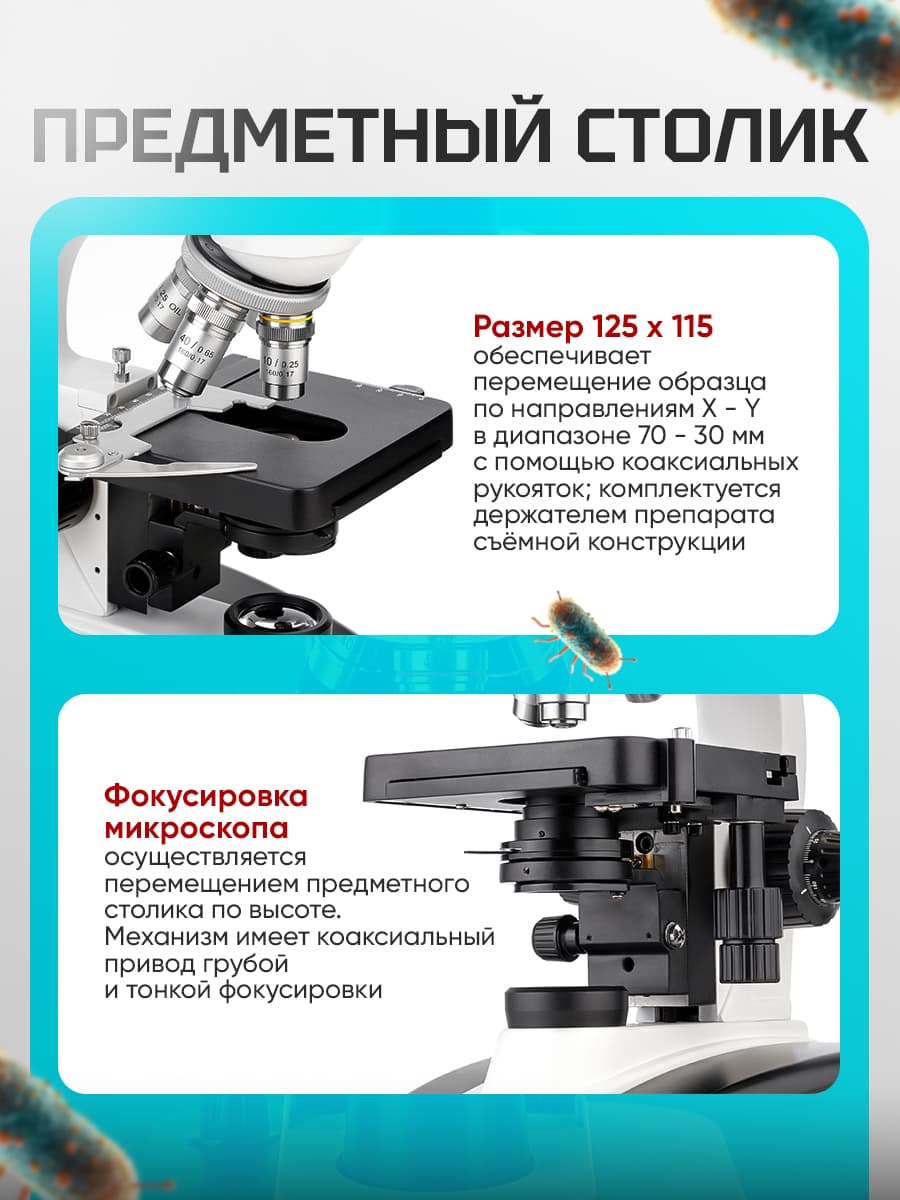

Предметный столик

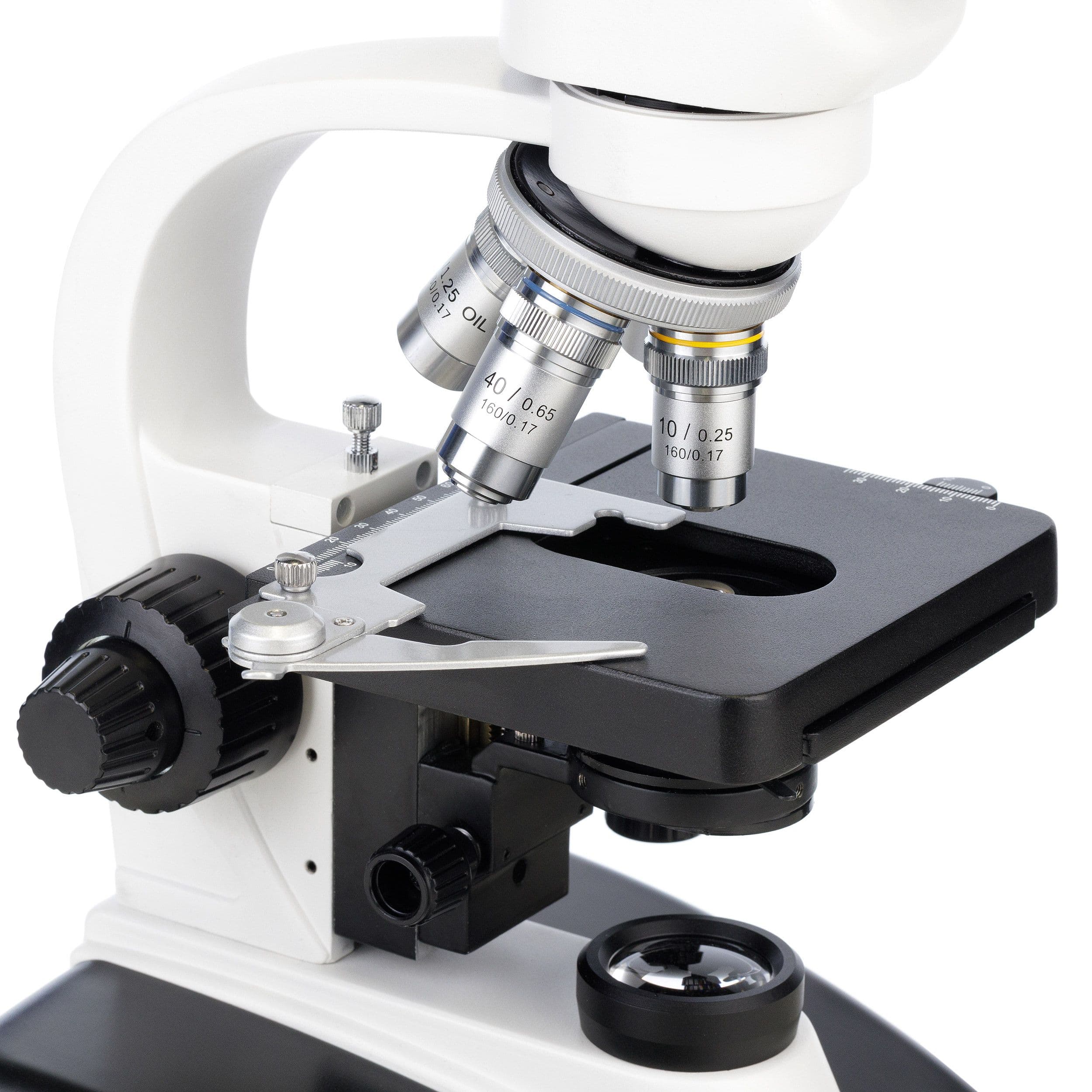

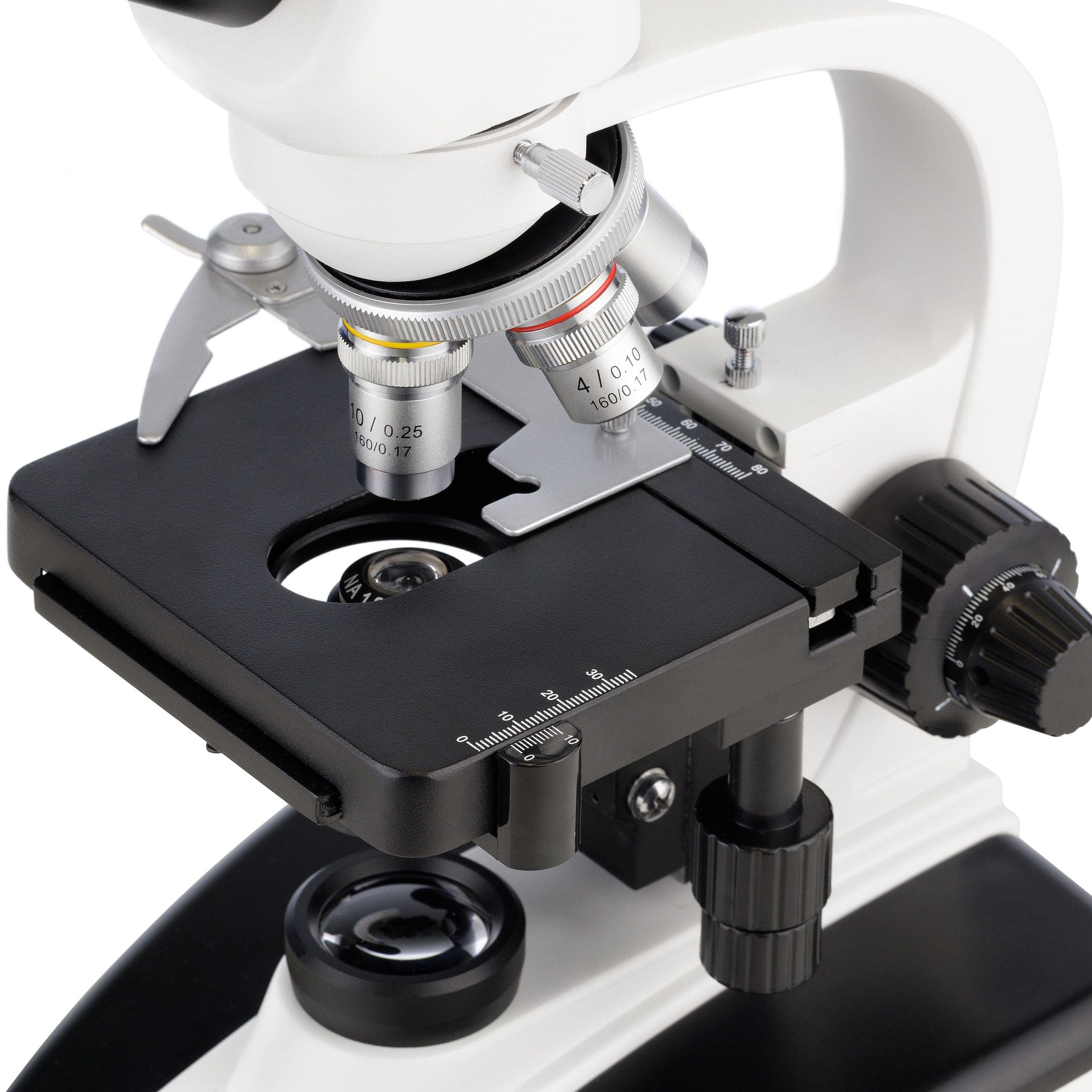

Предметный столик микроскопа размером 125 х 115 мм имеет двухслойную конструкцию и обеспечивает перемещение образца по направлениям X - Y в диапазоне 70 - 30 мм.

Перемещение по обеим координатам обеспечивается демпфированными зубчато-реечными механизмами и управляется с помощью коаксиальных рукояток под правую руку. Для контроля перемещения образца столик оборудован шкалами с ценой деления 1 мм, нониусы увеличивают точность позиционирования до 0.1 мм. Предметный столик комплектуется усовершенствованным держателем препарата съемной конструкции.
