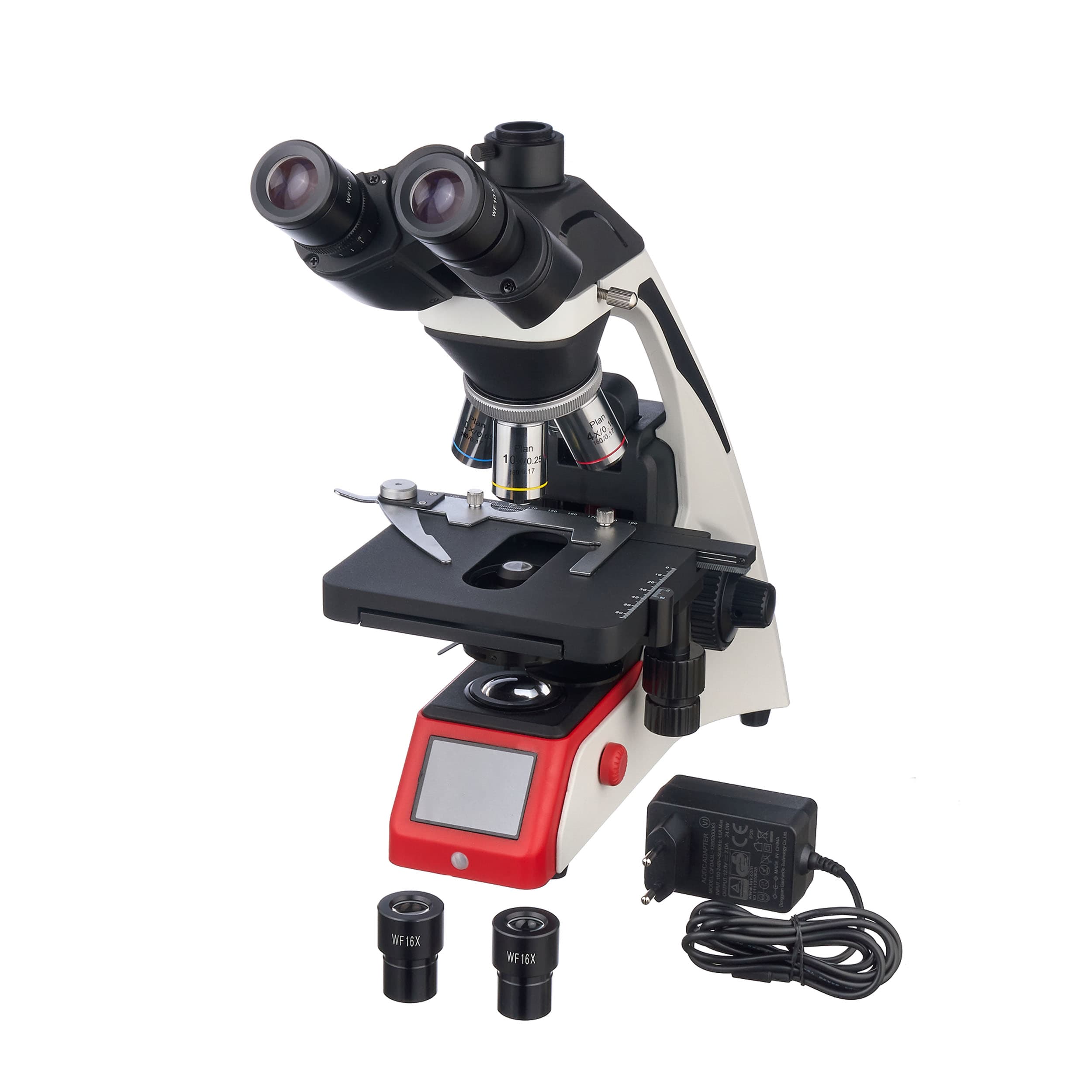

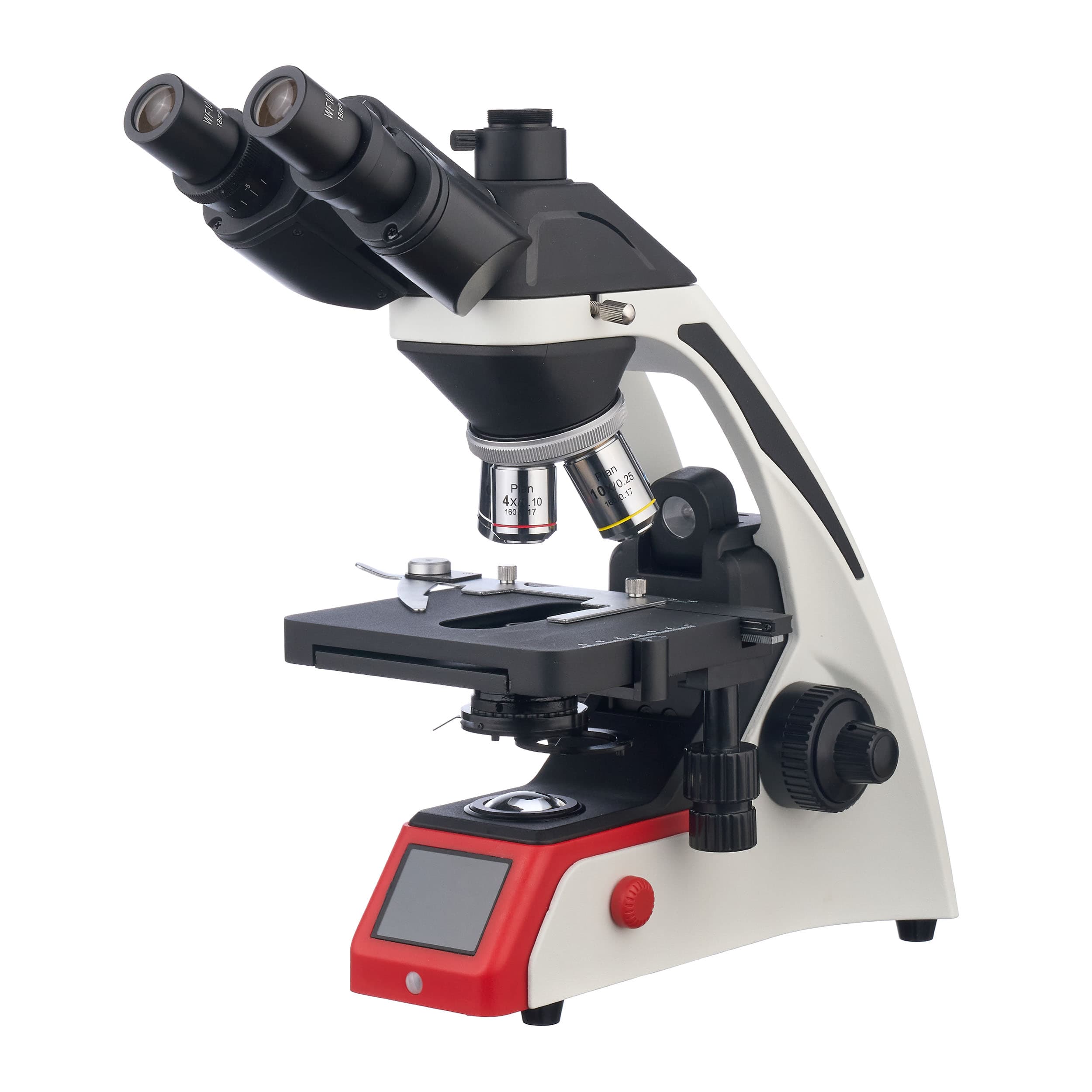

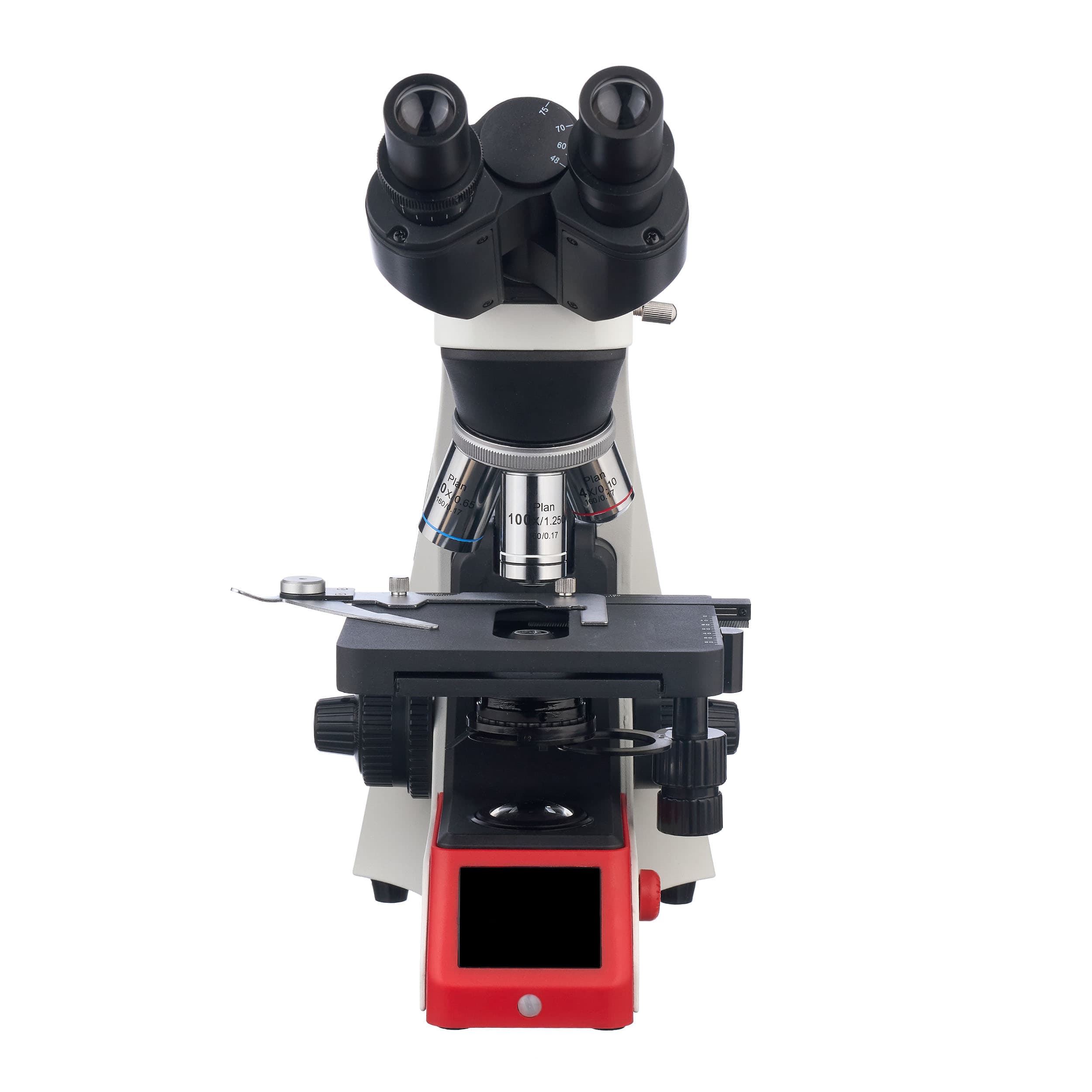

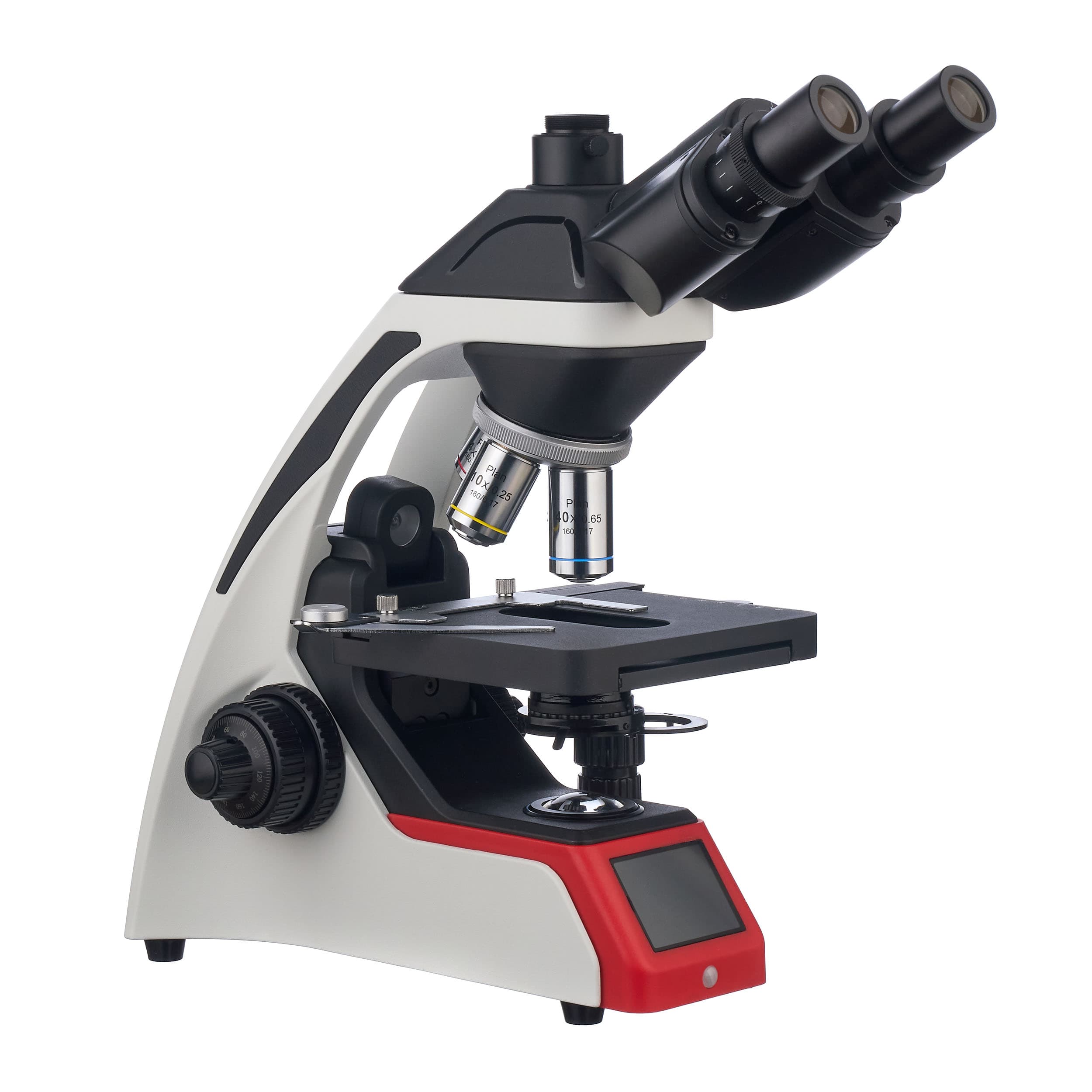

Микроскоп биологический Микромед 30 тринокулярный

Микроскоп применяется в биологии и медицине, в ботанике и фармацевтической промышленности, в сельском хозяйстве, службах охраны окружающей среды и в криминалистике. Также он используется для учебного процесса в высших учебных учреждениях.

Оптическая система

Оптическая система микроскопа включает в себя тринокулярную оптическую насадку с окулярными тубусами и оптическим каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства с регулируемой от 2500⁰К до 9000⁰К. цветовой температурой. Оптическая схема спроектирована на длину тубуса 160 мм.

Конвертация в «бесконечность»

Особенность оптики микроскопа заключается в возможности простой конвертации в схему «бесконечность». Это достигается установкой тубусной линзы, приобретаемой дополнительно. Установка линзы может осуществляться самостоятельно, без обращения в сервисный центр. Благодаря этому пользователь получает возможность использовать профессиональные объективы «бесконечность» исследовательского уровня с разрешением приближенным к дифракционному пределу.

Объективы

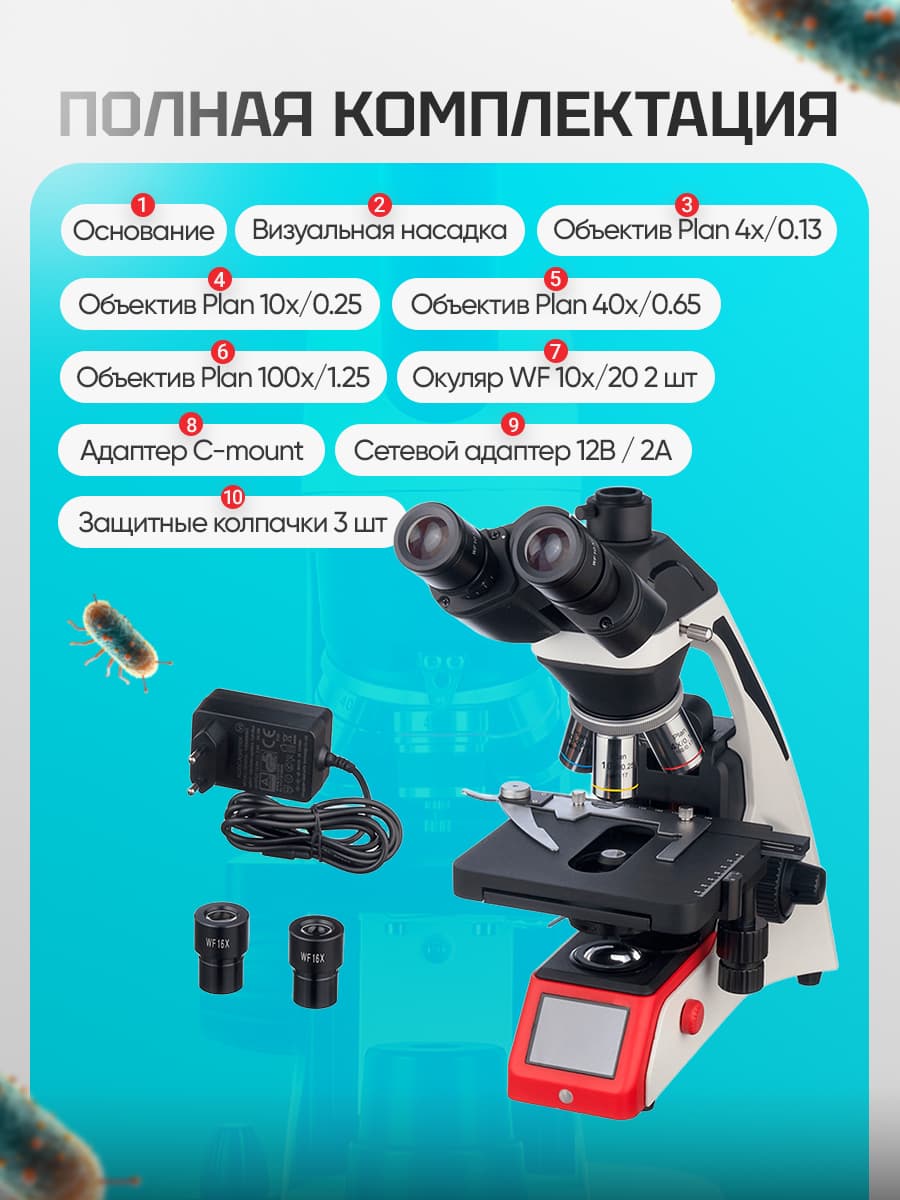

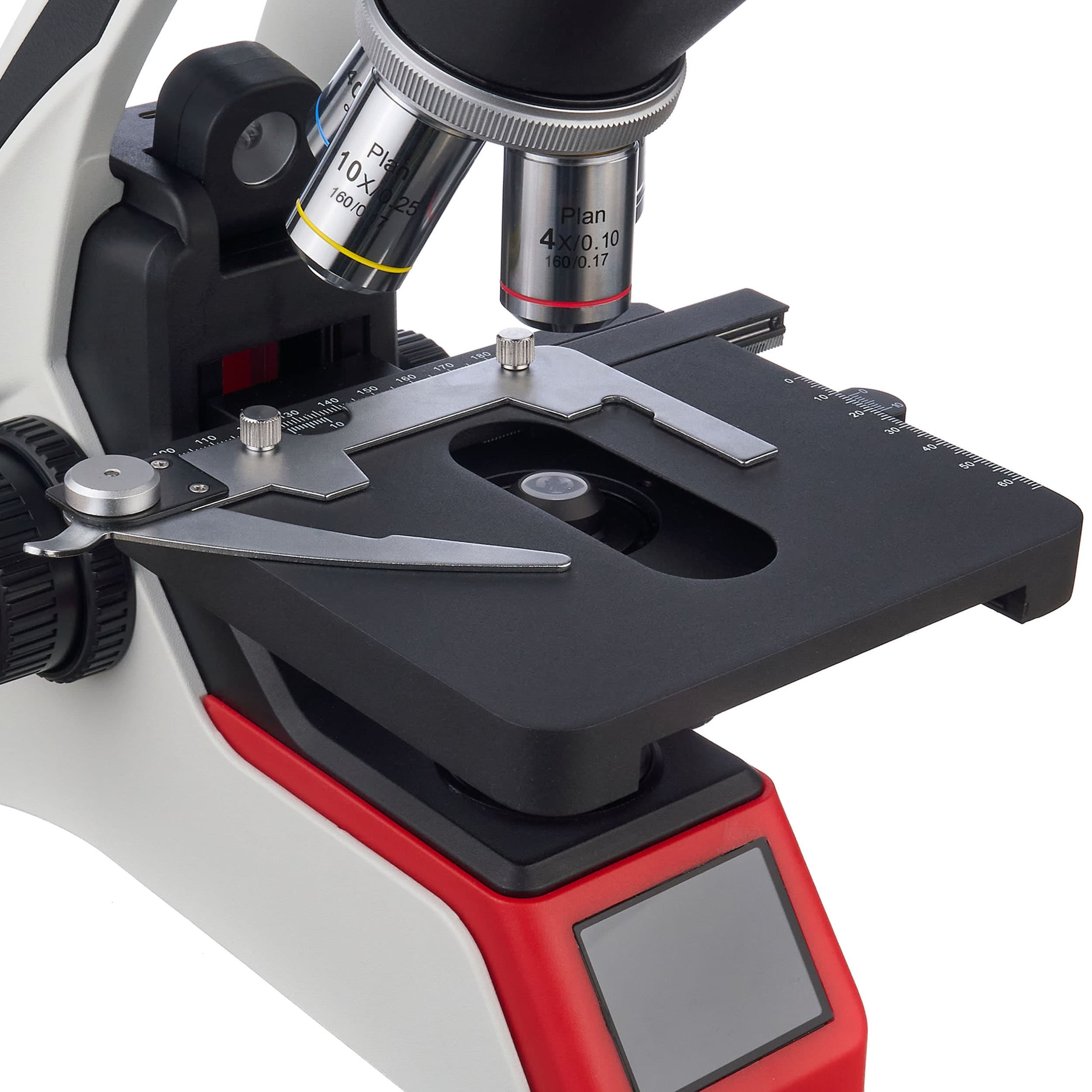

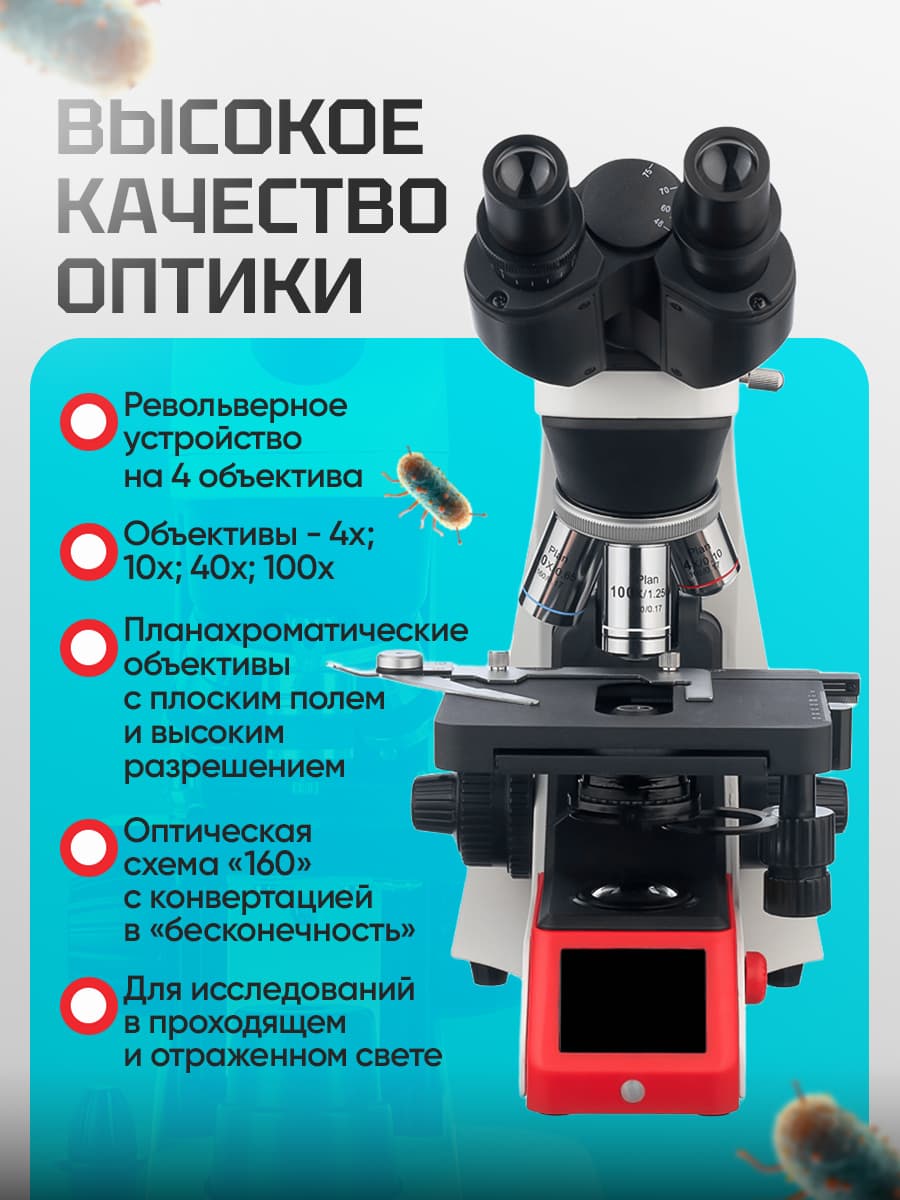

В стандартном комплекте микроскопа четыре объектива с планахроматической коррекцией - Plan 4x/0.10, Plan 10x/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. Объективы рассчитаны на длину тубуса 160 мм. Объективы 40х и 100х имеют оправы с подпружиненным оптическим блоком, что препятствует повреждению препарата и объектива при фокусировке.

Хроматические аберрации объективов исправлены с допуском осевого смещения фокусных расстояний для синей и красной областей на величину менее 2δ (ISO 19012-2), плоскостность поля исправлена до значения PFN не менее 18 (ISO 19012-1). В оптической конструкции объективов применены оптические стекла классов 1 и 2 показателю преломления, двулучепреломлению, дисперсии и оптической однородности произведенные в соответствии с ГОСТ 3514-94. Антигрибковое покрытие оптических поверхностей объективов позволяет без ограничений использовать микроскоп в биологических лабораториях.

Визуальная насадка

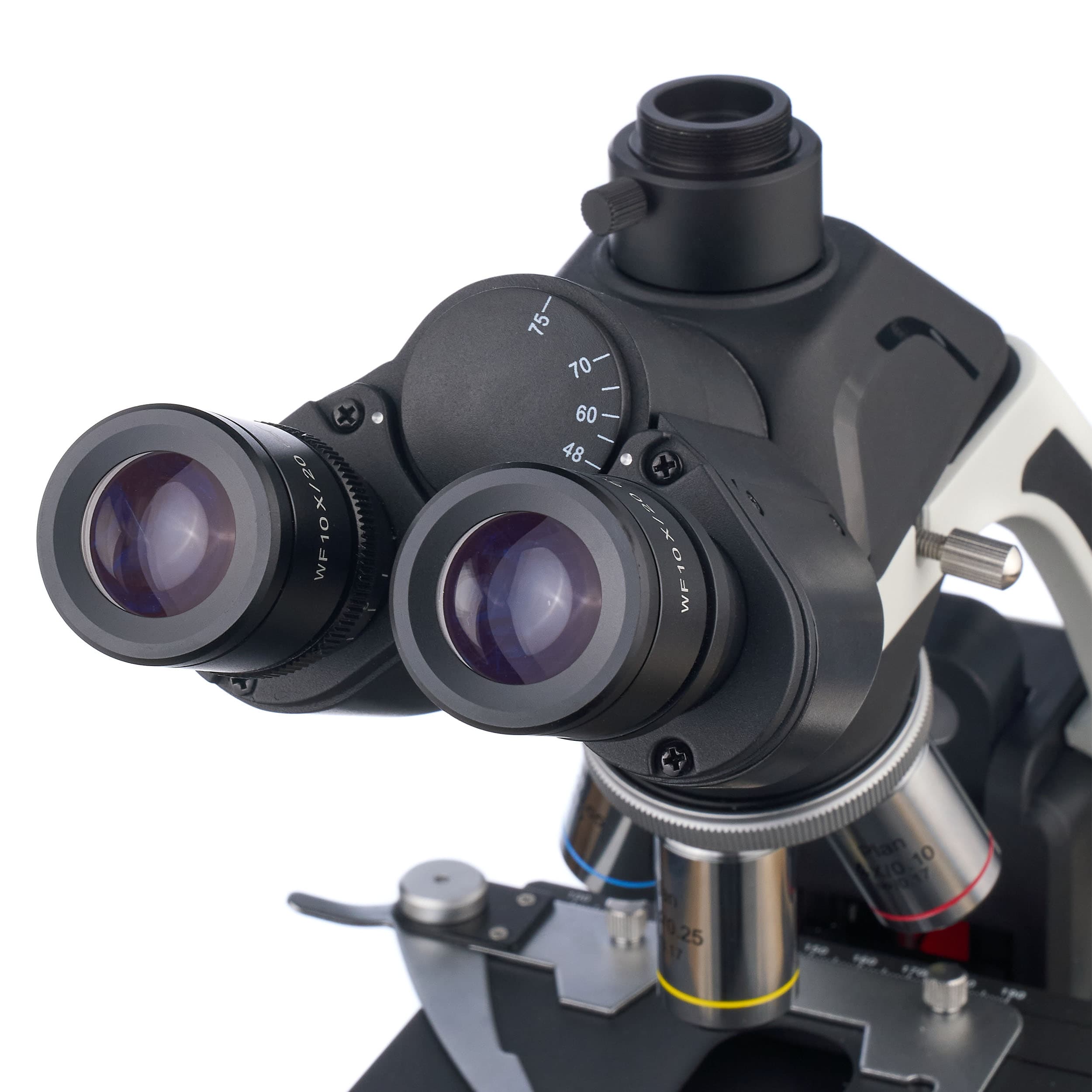

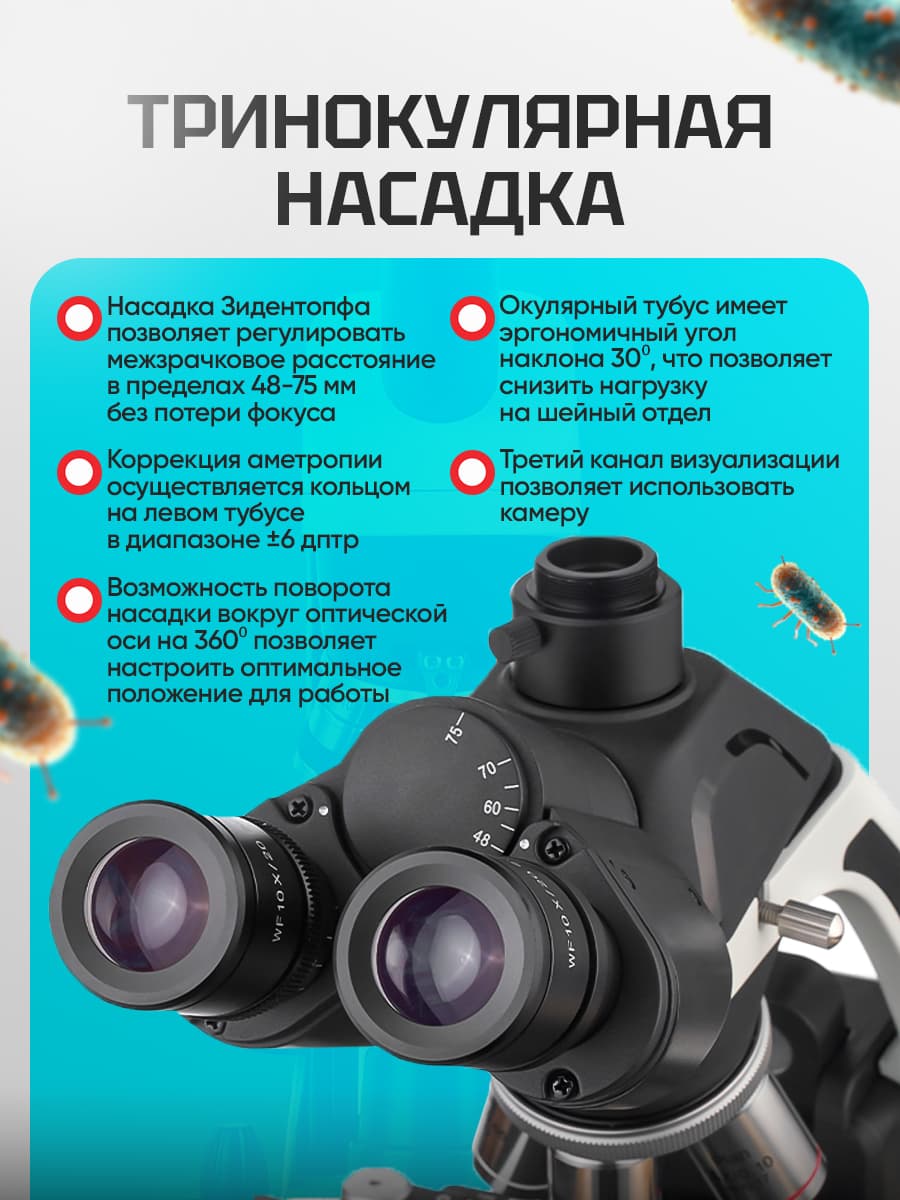

Тринокулярная визуальная насадка микроскопа имеет оптическую схему Зидентопфа, что позволяет регулировать межзрачковое расстояние в пределах от 48 до 75 мм без потери точной фокусировки. Насадка снабжена окулярными тубусами с комфортным углом наклона 30⁰, что способствует исследованиям без чрезмерного напряжения глаз и избыточной нагрузки на шейный отдел исследователя. Возможность поворота насадки вокруг оптической оси на 360⁰ позволяет настроить оптимальное положение для работы.

Световой поток разделяется между окулярами и каналом визуализации в соотношении 50/50 и не требует переключения. Канал визуализации оснащен оптической системой с увеличением 0.5х, что позволяет оптимально использовать камеры с сенсором размером от 2/3 до 1/3 дюйма. Камера устанавливается на резьбу C-mount входящего в комплект адаптера. Визуальная насадка допускает подключение устройства визуализации с монитором, поставляемого по дополнительному заказу.

Окуляры

В комплекте микроскопа окуляры WF 10х/20 с выходным зрачком, вынесенным на 20 мм, что позволяет наблюдать полное поле наблюдателю в очках и окуляры WF 16х/13. Коррекция аметропии осуществляется механизмом диоптрийной коррекции ±6 дптр на левом тубусе. Установочный диаметр окуляров 23.2 мм. По дополнительному заказу доступны окуляры WF5x/18, окуляр с исправленной кривизной поля PL12.5x/15. Для проведения измерений доступны окуляры WF 10х/18 со шкалой и WF 10х/18 с сеткой.

Осветитель

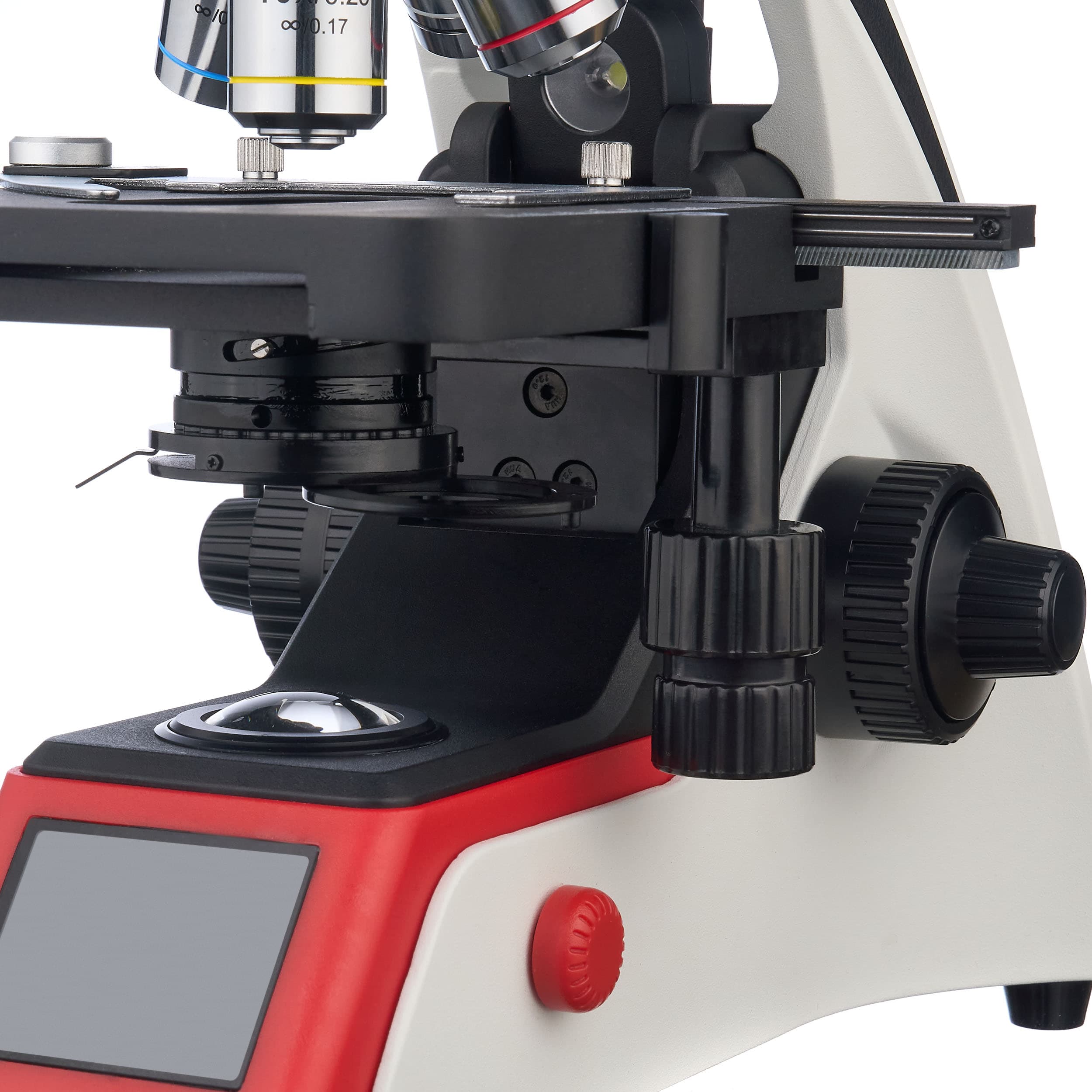

Конденсорный осветитель позволяет реализовывать разрешающую способность объективов и достигать высокого контраста. Осветительная система микроскопа состоит из коллектора, конденсора Аббе N.А.=1.25 и источника света Мультиколор. Конденсор имеет регулируемую апертурную ирисовую диафрагму и держатель светофильтров. Для настройки освещения предусмотрена подвижка по оптической оси. Питается осветитель от комплектного сетевого адаптера 12В/2А.

Изменяемая цветовая температура

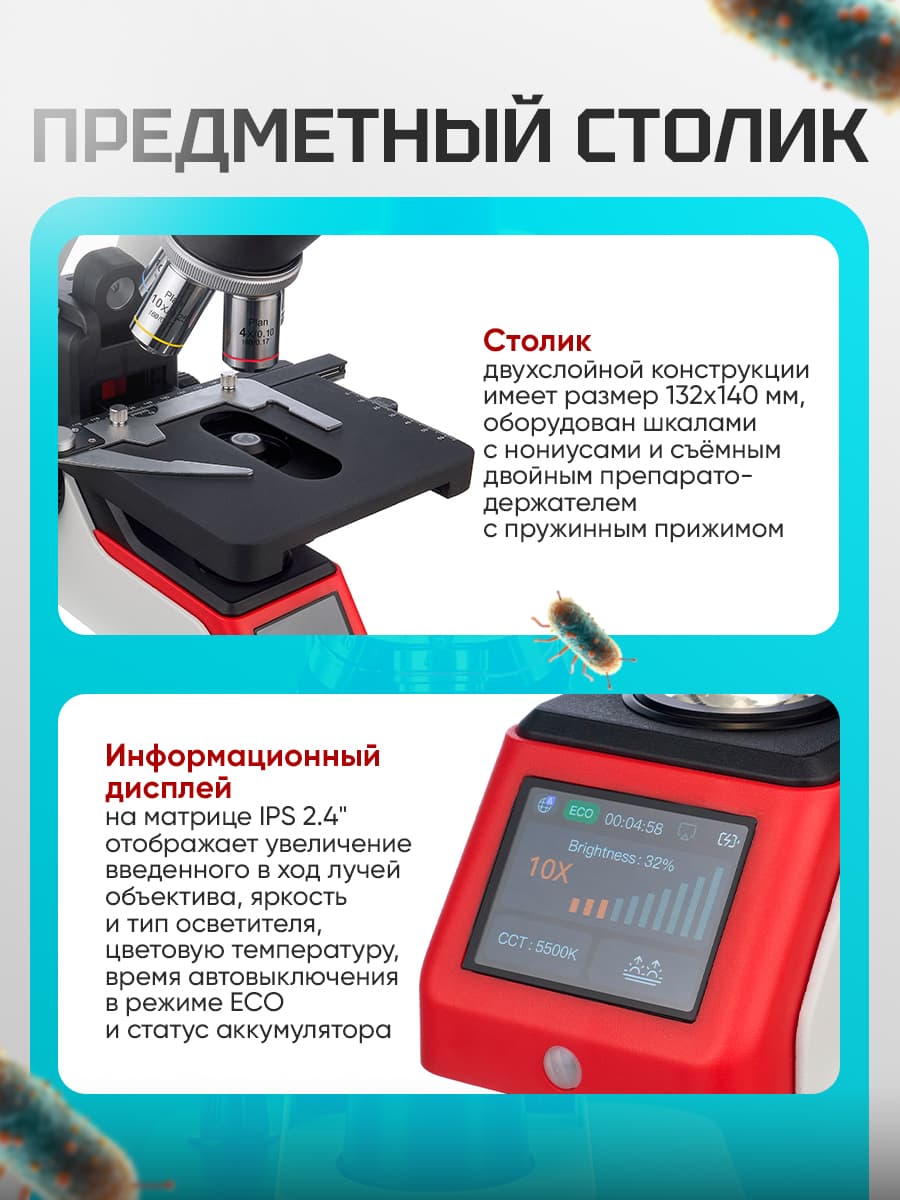

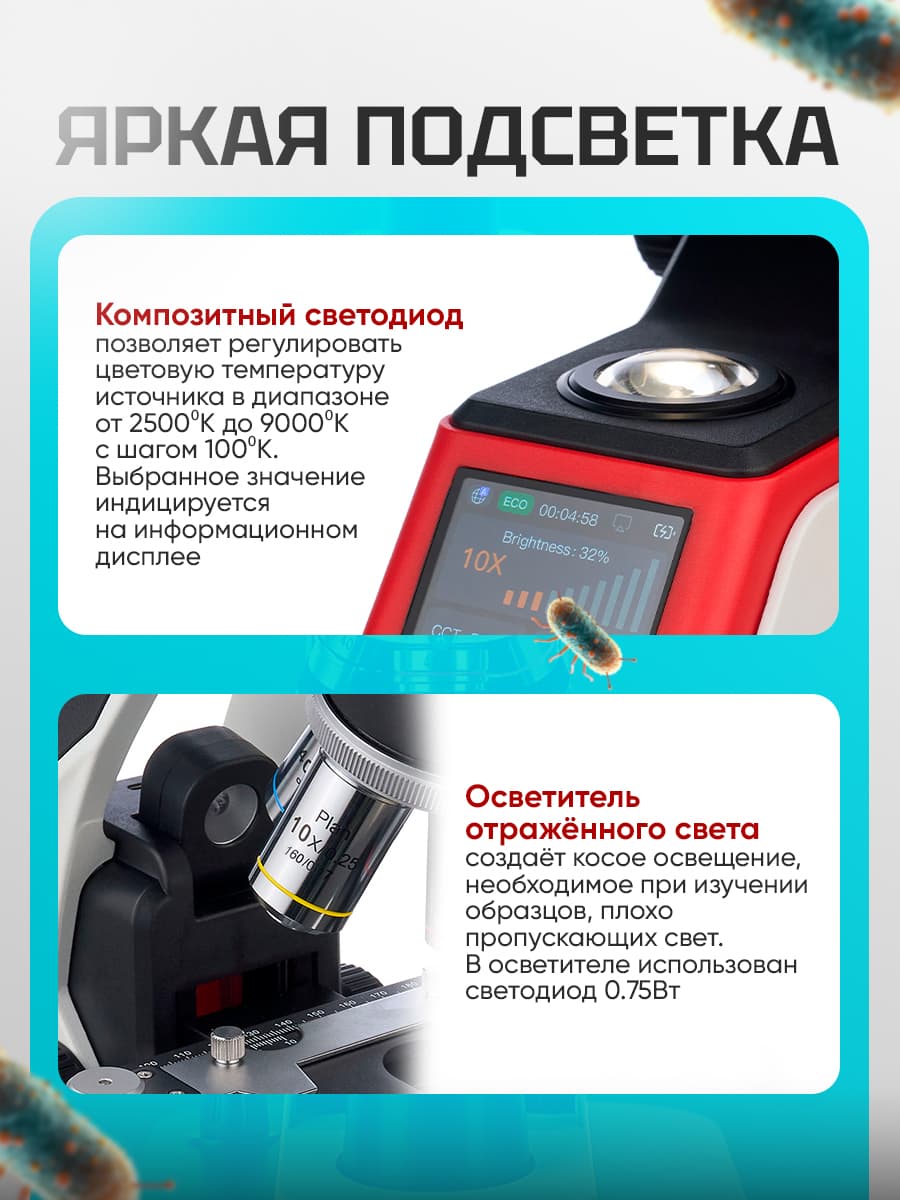

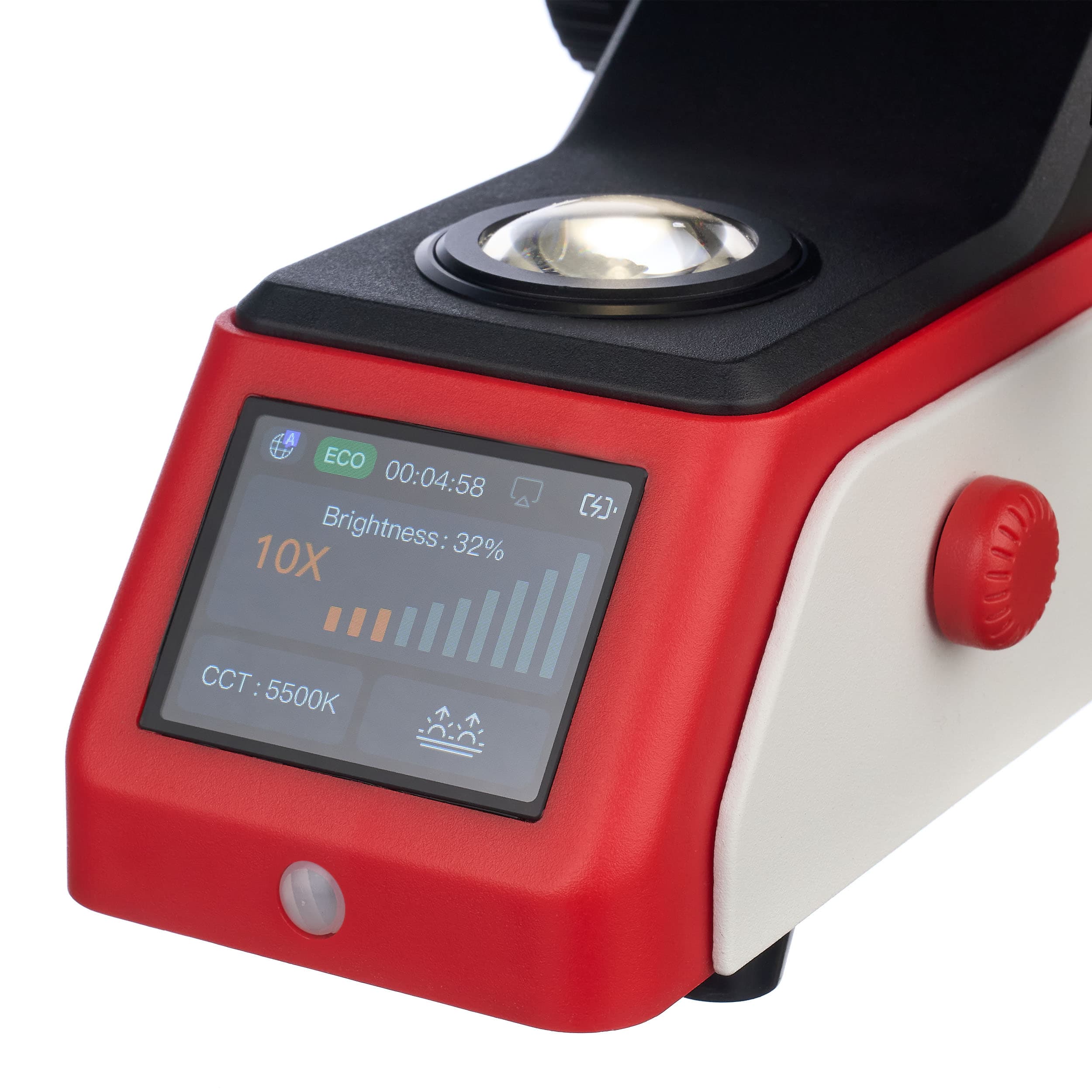

Композитный светодиод осветителя проходящего света позволяет регулировать цветовую температуру источника в диапазоне от 2500⁰К до 9000⁰К с шагом 100⁰К. Выбранное значение индицируется на информационном дисплее. Возможность изменения цветовой температуры важна как для комфортного восприятия изображения исследователем, для работы с образцами, имеющими специфическую окраску и высокоточной настройки уровня белого при особых требованиях к записываемым файлам.

Отраженный свет

Осветитель отраженного света создает косое освещение необходимое при изучении образцов, плохо пропускающих свет. В осветителе использован светодиод 0.75Вт создающий световой поток 55 лм с углом освечивания 72°, цветовой температурой 6500-7000⁰K и регулировкой яркости в пределах от 0% до 100% с шагом 1%.
